МоАЗ-75051

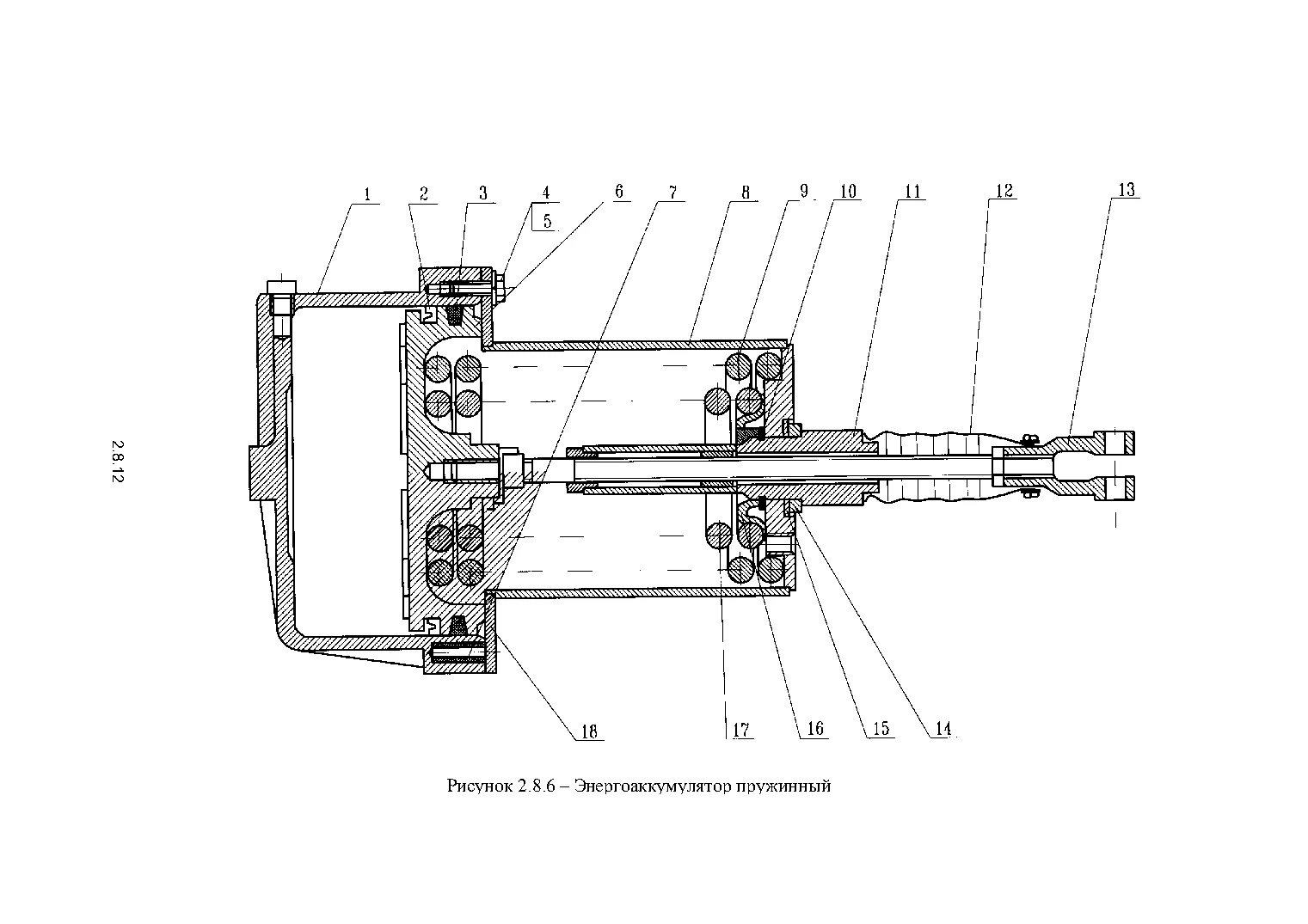

2.8.6 Энергоаккумулятор пружинный
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 7505-3519040 | Крышка | 1 | Подробнее ↗ | |
| 2 | 7505-3519037 | Манжета | 1 | Подробнее ↗ | |
| 3 | 7505-3519052 | Набивка | 1 | Подробнее ↗ | |
| 4 | 201458 | Болт М6х25 | 8 | Подробнее ↗ | |
| 5 | 252135 | Шайба 8 Т | 8 | Подробнее ↗ | |
| 6 | 7505-3519030 | Поршень со штоком | 1 | Подробнее ↗ | |
| 7 | 6441-3519192 | Фильтр | 2 | Подробнее ↗ | |
| 8 | 7505-3519020 | Корпус | 1 | Подробнее ↗ | |
| 9 | 6442-3519077 | Пружина | 1 | Подробнее ↗ | |
| 10 | 449662 | Кольцо 1Б28 | 1 | Подробнее ↗ | |
| 11 | 522А-3519080-01 | Направляющая с гайкой | 1 | Подробнее ↗ | |
| 12 | 522А-3519085-01 | Чехол защитный | 1 | Подробнее ↗ | |
| 13 | 546П-3504055 | Вилка штока | 1 | Подробнее ↗ | |
| 14 | 522А-3519086 | Кольцо упорное | 1 | Подробнее ↗ | |
| 15 | 522А-3519087 | Кольцо пластмассовое | 1 | Подробнее ↗ | |
| 16 | 7505-3519079 | Направляющая пружины | 1 | Подробнее ↗ | |
| 17 | 7505-3519078 | Пружина | 1 | Подробнее ↗ | |
| 18 | 7505-3519042 | Прокладка | 1 | Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 75051-3902020 КДС; страницы PDF 148
