МоАЗ-75051

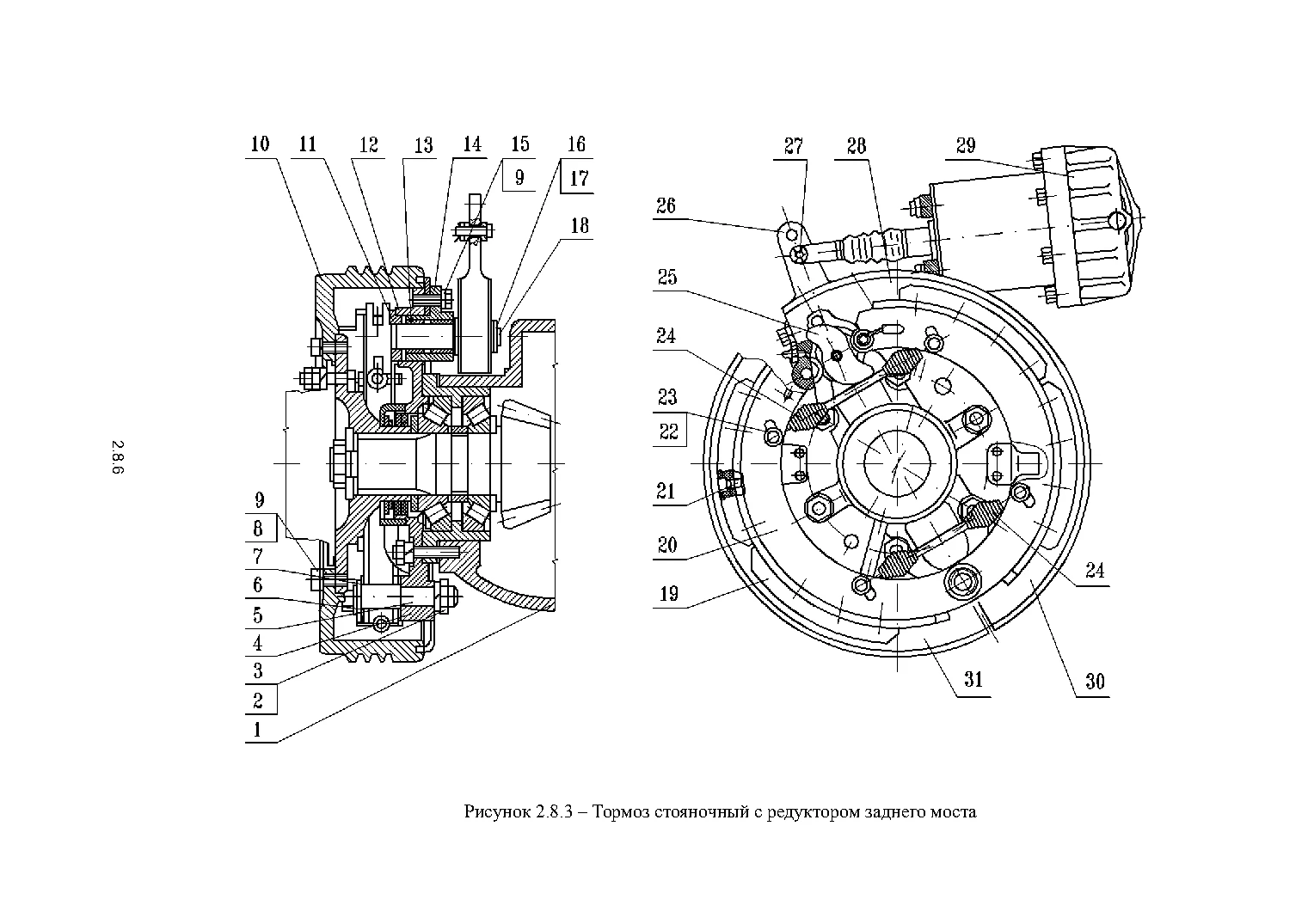

2.8.3 Тормоз стояночный с редуктором заднего моста
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 75051-2402010 | Редуктор | 1 | Подробнее ↗ | |
| 2 | 250661 | Гайка М24х2 | 1 | Подробнее ↗ | |
| 3 | 252143 | Шайба 24 | 1 | Подробнее ↗ | |
| 4 | 522А-3507010-10 | Суппорт | 1 | Подробнее ↗ | |
| 5 | 6442-3507022 | Ось колодок | 1 | Подробнее ↗ | |
| 6 | 500-3502133 | Шайба оси | 1 | Подробнее ↗ | |
| 7 | 500-3502134 | Кольцо стопорное | 1 | Подробнее ↗ | |
| 8 | 522А-3507046 | Болт | 8 | Подробнее ↗ | |
| 9 | 252137 | Шайба 12 ОТ | 13 | Подробнее ↗ | |
| 10 | 522А-3507052 | Барабан тормозной | 1 | Подробнее ↗ | |
| 11 | 500-3501121 | Втулка распорная | 1 | Подробнее ↗ | |
| 12 | Н1-45х38х2 | Кольцо | 1 | Подробнее ↗ | |
| 13 | 200-3501016 | Втулка | 2 | Подробнее ↗ | |
| 14 | 522А-3507145 | Кронштейн | 1 | Подробнее ↗ | |
| 15 | 201542 | Болт М12х35 | 5 | Подробнее ↗ | |
| 16 | 200-3501160 | Прокладка регулировочнаяНаибольшее количество | 2 | Подробнее ↗ | |
| 17 | 200-3501161 | Прокладка регулировочнаяНаибольшее количество | 2 | Подробнее ↗ | |
| 18 | 449670 | Кольцо 1Б38 | 1 | Подробнее ↗ | |
| 19 | 549А-3507020 | Накладка фрикционная | 4 | Подробнее ↗ | |
| 20 | 7406-3507014 | Колодка с накладками | 2 | Подробнее ↗ | |
| 21 | 343180 | Заклепка | 32 | Подробнее ↗ | |
| 22 | 258053 | Шплинт 4х25 | 5 | Подробнее ↗ | |
| 23 | 500-3501098 | Палец пружины | 4 | Подробнее ↗ | |
| 24 | 546Т-3502034 | Пружина стяжная | 2 | Подробнее ↗ | |
| 25 | 522А-3507110 | Кулак разжимной | 1 | Подробнее ↗ | |
| 26 | 7405-3507068 | Рычаг регулировочный | 1 | Подробнее ↗ | |
| 27 | 260088 | Палец 12х38 | 1 | Подробнее ↗ | |
| 28 | 522А-3507173 | Щит | 1 | Подробнее ↗ | |
| 29 | 7505-3519010-01 | Энергоаккумулятор пру- жинный | 1 | Подробнее ↗ | |
| 30 | 522А-3507170 | Щит верхний | 1 | Подробнее ↗ | |
| 31 | 522А-3507171 | Щит нижний | 1 | Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 75051-3902020 КДС; страницы PDF 142
