МоАЗ-75051

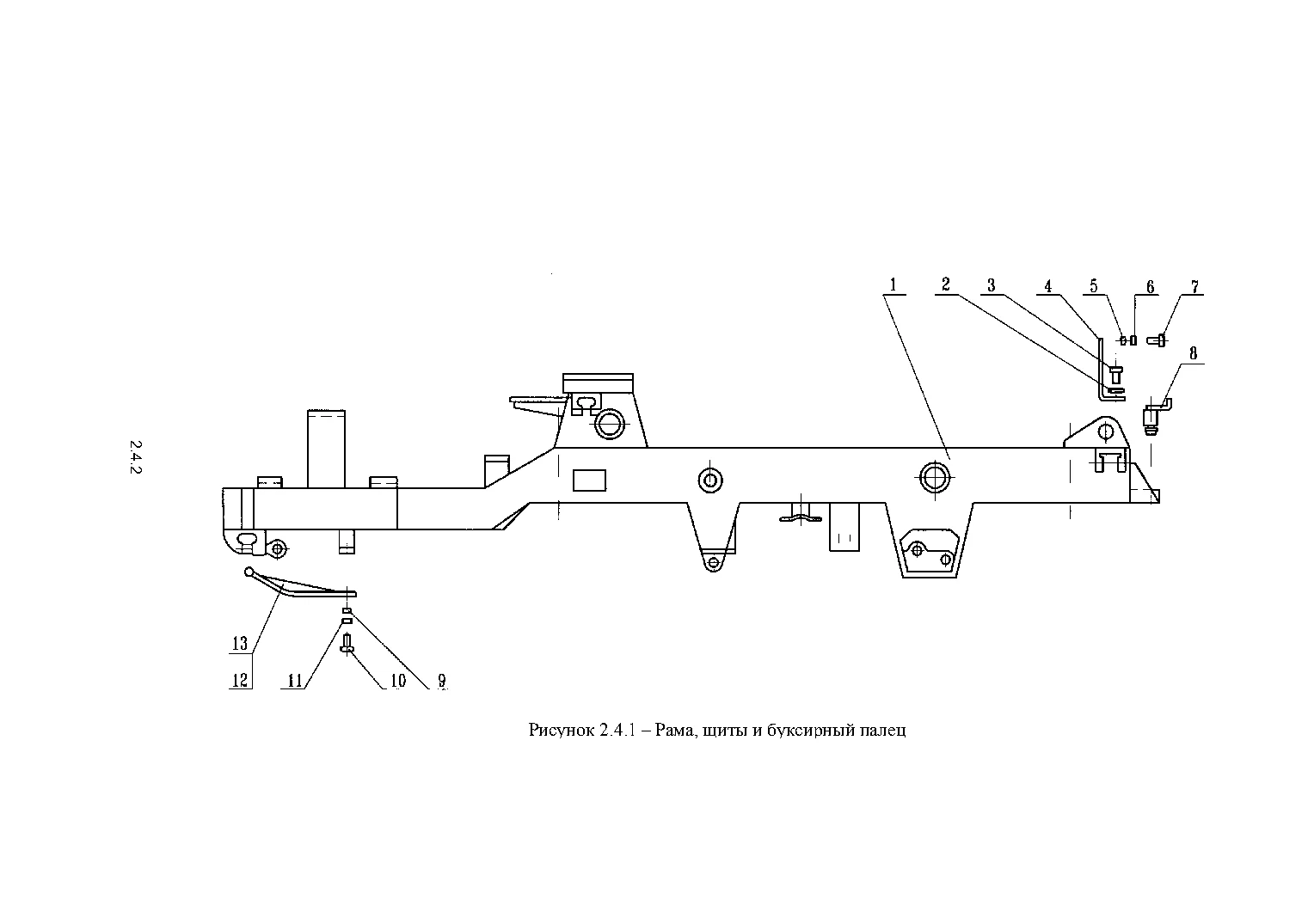

2.4.1 Рама, щиты и буксирный палец
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 75051-2800010-10 | Рама (Аварийная система РУ с гидроприводом) | 1 | Подробнее ↗ | |
| — | 75051-2800010-30 | Рама (Аварийная система РУ «КАПРОНИ») | 1 | Подробнее ↗ | |
| 2 | 252135 | Шайба 8 Т | 2 | Подробнее ↗ | |
| 3 | 201456 | Болт М8х25 | 2 | Подробнее ↗ | |
| 4 | 7505-2801290-20 | Кронштейн номерного знака | 1 | Подробнее ↗ | |
| 5 | 252037 | Шайба 6 | 5 | Подробнее ↗ | |
| 6 | 252134 | Шайба 6 Т | 5 | Подробнее ↗ | |
| 7 | 201146 | Болт М6х12 | 5 | Подробнее ↗ | |
| 8 | 7505-2806050-10 | Палец | 1 | Подробнее ↗ | |
| 9 | 252045 | Шайба 12 | 4 | Подробнее ↗ | |
| 10 | 201538 | Болт М12х25 | 4 | Подробнее ↗ | |
| 11 | 252137 | Шайба 12 | 4 | Подробнее ↗ | |
| 12 | 7505-2815020 | Щит | 1 | Подробнее ↗ | |
| 13 | 7505-2815021 | Щит | 1 | Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 75051-3902020 КДС; страницы PDF 114
