МоАЗ-75051

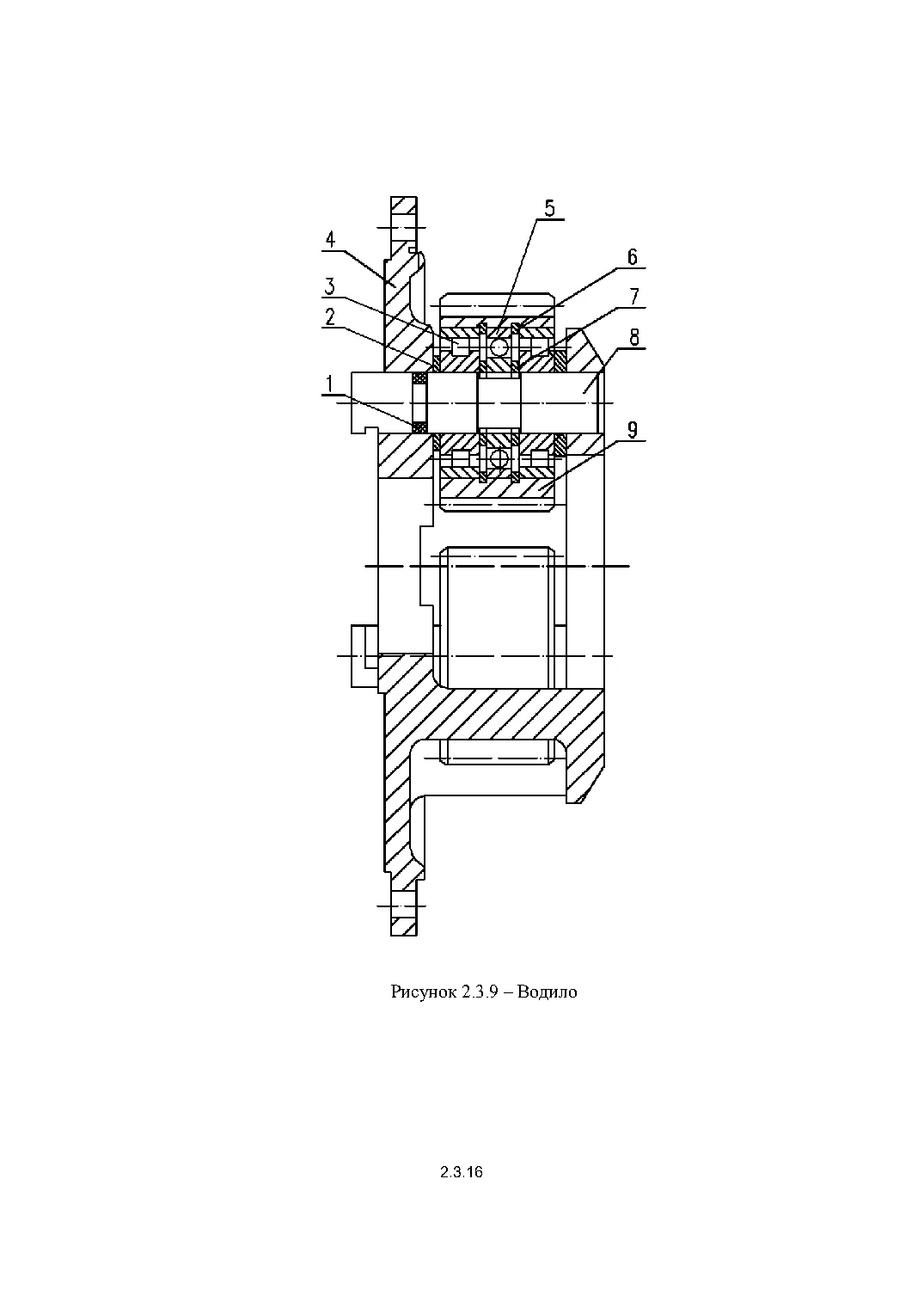

2.3.9 Водило
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | У-50х45-2 | Кольцо | 3 | Подробнее ↗ | |
| 2 | 546-2405025-Б1 | Шайба опорная | 6 | Подробнее ↗ | |
| 3 | 102310М | Подшипник | 6 | Подробнее ↗ | |
| 4 | 6908-2405020-10 | Водило | 1 | Подробнее ↗ | |
| 5 | 310 | Подшипник | 3 | Подробнее ↗ | |
| 6 | 546-2405037 | Кольцо | 6 | Подробнее ↗ | |
| 7 | 546-2405036 | Кольцо | 6 | Подробнее ↗ | |
| 8 | 6908-2405038 | Ось | 3 | Подробнее ↗ | |
| 9 | 546-2405035 | Сателлит | 3 | Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 75051-3902020 КДС; страницы PDF 98
