МоАЗ-75051

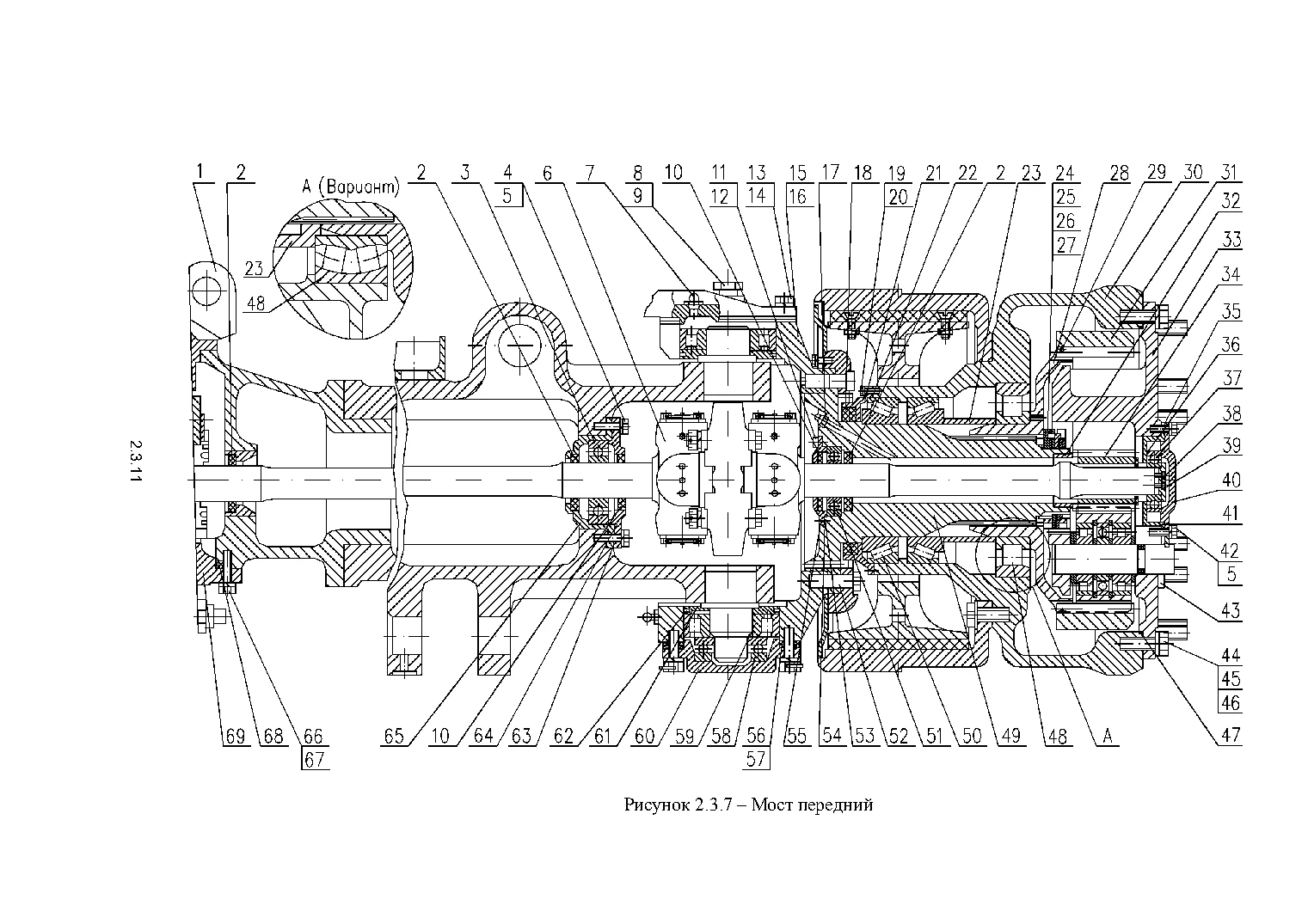

2.3.7 Мост передний
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| - | 7505-2300010-11 | Мост передний | 1 | Подробнее ↗ | |
| 1 | 7505-2301010-10 | Картер моста | 1 | Подробнее ↗ | |
| 2 | 1.2-55х80-2 | Манжета | 6 | Подробнее ↗ | |
| 3 | 311 | Подшипник | 2 | Подробнее ↗ | |
| 4 | 201544 | Болт М12х40 | 14 | Подробнее ↗ | |
| 5 | 252137 | Шайба 12 ОТ | 26 | Подробнее ↗ | |
| 6 | 522А-2304060-10 | Шарнир (до 01.07.1998 г.) | 2 | Подробнее ↗ | |
| — | 7505-2304060 | Шарнир (с 01.07.1998 г. до 09.11.1999 г.) | 2 | Подробнее ↗ | |
| — | 7505-2304060-01 | Шарнир (с 09.11.1999 г.) | 2 | Подробнее ↗ | |
| 7 | 1.3.Ц6 | Масленка | 6 | Подробнее ↗ | |
| 8 | 445071 | Болт М27х1,5х52 | 2 | Подробнее ↗ | |
| 9 | 445826 | Гайка М27х1,5 | 2 | Подробнее ↗ | |
| 10 | 2.2-55х80-2 | Манжета | 4 | Подробнее ↗ | |
| 11 | 201418 | Болт М6х16 | 12 | Подробнее ↗ | |
| 12 | 252134 | Шайба 6 Т | 12 | Подробнее ↗ | |
| 13 | 206968 | Болт 3М16х1,5х50 | 28 | Подробнее ↗ | |
| 14 | 252139 | Шайба 16 ОТ | 28 | Подробнее ↗ | |
| 15 | 7505-2304040 | Кулак правый | 1 | Подробнее ↗ | |
| 16 | 7505-2304041 | Кулак левый | 1 | Подробнее ↗ | |
| 17 | 298430 | Сапун | 3 | Подробнее ↗ | |
| 18 | 2.2-180х220-2 | Манжета | 4 | Подробнее ↗ | |
| 19 | 201454 | Болт М8х16 | 24 | Подробнее ↗ | |
| 20 | 252135 | Шайба 8 Т | 24 | Подробнее ↗ | |
| 21 | 6507-3103036 | Обойма | 2 | Подробнее ↗ | |
| 23 | 6507-3103030 | Втулка (с подшип. 2232) | 2 | Подробнее ↗ | |
| — | 7505-3103030-20 | Втулка (с 1996 г. с подшип. 3532) | 2 | Подробнее ↗ | |
| 24 | 546-3104080 | Гайка со штифтом | 2 | Подробнее ↗ | |
| 25 | 546-3104079 | Шайба | 2 | Подробнее ↗ | |
| 26 | 546-3104082 | Шайба стопорная | 2 | Подробнее ↗ | |
| 27 | 546-3104077 | Гайка | 2 | Подробнее ↗ | |
| 28 | 7405-2405015 | Кожух | 2 | Подробнее ↗ | |
| 29 | 7405-2405053 | Кольцо | 2 | Подробнее ↗ | |
| 30 | 7505-3103015-11 | Ступица (с подшип. 2232) | 2 | Подробнее ↗ | |
| — | 7505-3103015-30 | Ступица (с 1996 г. с подшип. 3532) | 2 | Подробнее ↗ | |
| 31 | 7405-2405050 | Шестерня | 2 | Подробнее ↗ | |
| 32 | 7405-2405073 | Ограничитель | 2 | Подробнее ↗ | |
| 33 | 6908-2405018-10 | Водило | 2 | Подробнее ↗ | |
| 34 | 546-2405028 | Шестерня | 2 | Подробнее ↗ | |
| 35 | 6908-2405078 | Прокладка | 4 | Подробнее ↗ | |
| 36 | 449679 | Кольцо В55 | 2 | Подробнее ↗ | |
| 37 | 210 | Подшипник | 2 | Подробнее ↗ | |
| 38 | 542-2305065 | Шайба упорная | 2 | Подробнее ↗ | |
| 39 | 445298 | Болт М8х16 | 4 | Подробнее ↗ | |
| 40 | 7505-2305067 | Крышка | 2 | Подробнее ↗ | |
| 41 | 7505-2305045 | Стакан | 2 | Подробнее ↗ | |
| 42 | 201542 | Болт М12х35 | 12 | Подробнее ↗ | |
| 43 | 262522 | Пробка КГ 1 1/4” | 3 | Подробнее ↗ | |
| 44 | 445078 | Болт М20х55 | 32 | Подробнее ↗ | |
| 45 | 252141 | Шайба 20 ОТ | 30 | Подробнее ↗ | |
| 46 | 446567 | Шайба уплотнительная | 2 | Подробнее ↗ | |
| 47 | 546-2405012 | Уплотнитель | 2 | Подробнее ↗ | |
| 48 | 2232 | Подшипник (ступица 7505-3103015-11) | 2 | Подробнее ↗ | |
| — | 3532 | Подшипник с 1996г. (ступица 7505-3103015-30) | 2 | Подробнее ↗ | |
| 49 | 7505-2301020 | Цапфа | 2 | Подробнее ↗ | |
| 50 | 2007132 | Подшипник | 4 | Подробнее ↗ | |
| 51 | 80211 | Подшипник | 2 | Подробнее ↗ | |
| 52 | 7505-2301103 | Болт | 28 | Подробнее ↗ | |
| 53 | 7502-2301053 | Прокладка | 2 | Подробнее ↗ | |
| 54 | 7502-2301051 | Крышка | 2 | Подробнее ↗ | |
| 55 | 258284 | Шплинт 1,6х250 | 20 | Подробнее ↗ | |
| 57 | 542-2304081 | Прокладка регулировочная | 10 | Подробнее ↗ | |
| 58 | 8311 | Подшипник | 2 | Подробнее ↗ | |
| 59 | 42313 | Подшипник | 4 | Подробнее ↗ | |
| 60 | 542-2304046-Б2 | Крышка | 2 | Подробнее ↗ | |
| 61 | 542-2304025-Б1 | Обойма | 4 | Подробнее ↗ | |
| 62 | 130-140-58-2-2 | Кольцо | 4 | Подробнее ↗ | |
| 63 | 522А-2304055 | Прокладка | 2 | Подробнее ↗ | |
| 64 | 522А-2304048 | Крышка | 2 | Подробнее ↗ | |
| 65 | 522А-2304017-10 | Картер подшипника | 2 | Подробнее ↗ | |
| 66 | 201593 | Болт М14х50 | 24 | Подробнее ↗ | |
| 67 | 252138 | Шайба 14 ОТ | 24 | Подробнее ↗ | |
| 68 | 500-510-58-2-2 | Кольцо | 1 | Подробнее ↗ | |
| 69 | 75051-2302010 | Редуктор переднего моста | 1 | Подробнее ↗ | |
| 70 | 6908-2401105 | Шайба | 28 | Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 75051-3902020 КДС; страницы PDF 93, 95, 96
