МоАЗ-75051

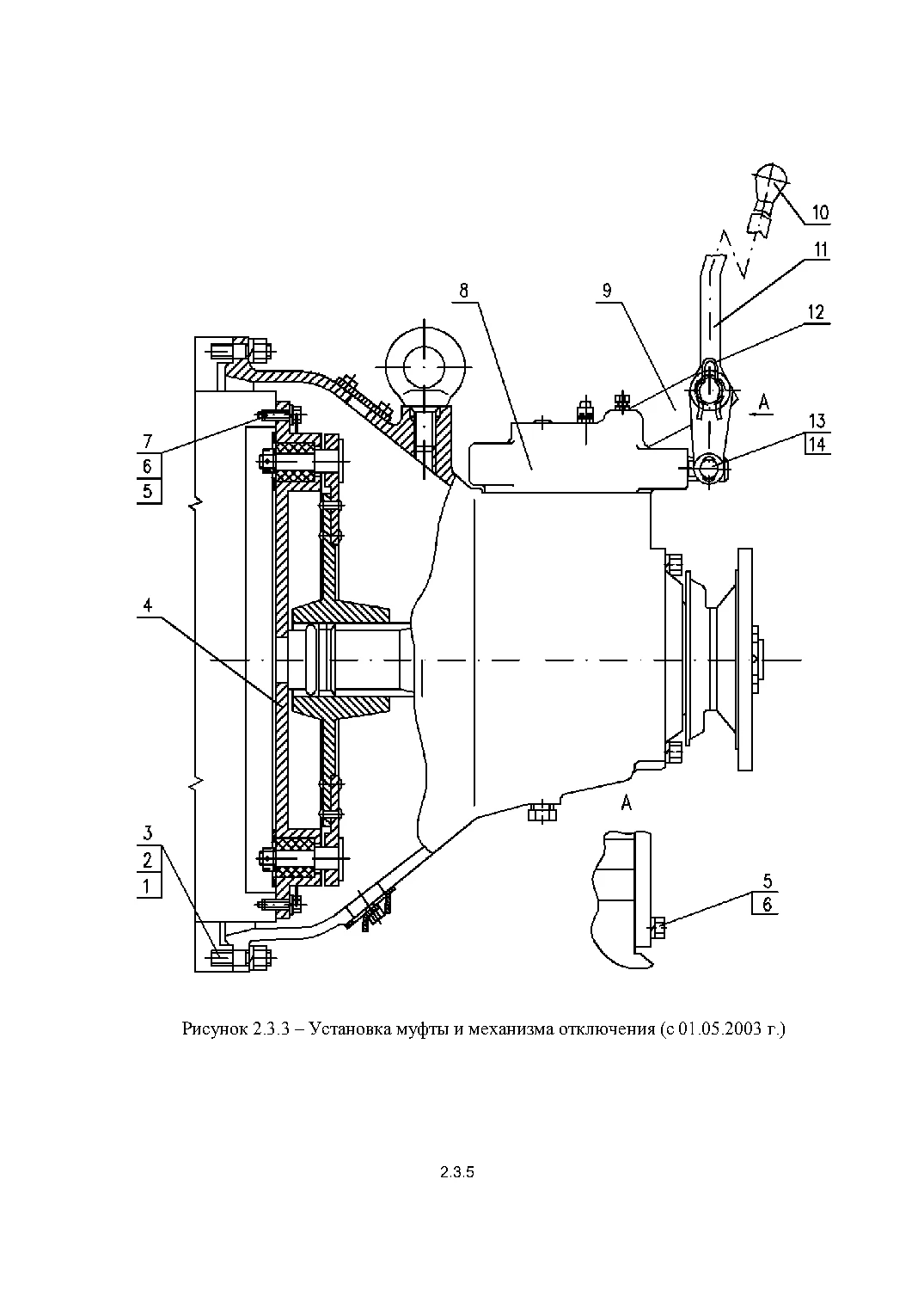

2.3.3 Установка муфты и механизма отключения (с 01.05.2003 г.)
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 7915-4202240 | Гайка М12х1,25 | 12 | Подробнее ↗ | |
| 2 | 252137 | Шайба 12 ОТ | 12 | Подробнее ↗ | |
| 3 | 216282 | Шпилька М12х35 | 12 | Подробнее ↗ | |
| 4 | 4045-2208017 | Муфта | 1 | Подробнее ↗ | |
| 5 | 7405-4202103 | Болт | 18 | Подробнее ↗ | |
| 6 | 252136 | Шайба 10 ОТ | 18 | Подробнее ↗ | |
| 7 | 258285 | Шплинт 16х275 | 8 | Подробнее ↗ | |
| 8 | 75051-2208010 | Механизм отключения трансмиссии | 1 | Подробнее ↗ | |
| 9 | 7505-2208230 | Кронштейн | 1 | Подробнее ↗ | |
| 10 | 6401-8606110 | Наконечник | 1 | Подробнее ↗ | |
| 11 | 75051-2208238 | Рычаг | 1 | Подробнее ↗ | |
| 12 | 200-3504030 | Шплинт | 1 | Подробнее ↗ | |
| 13 | 260088 | Палец 12х38 | 1 | Подробнее ↗ | |
| 14 | 258052 | Шплинт 4х20 | 1 | Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 75051-3902020 КДС; страницы PDF 87
