МоАЗ-75051

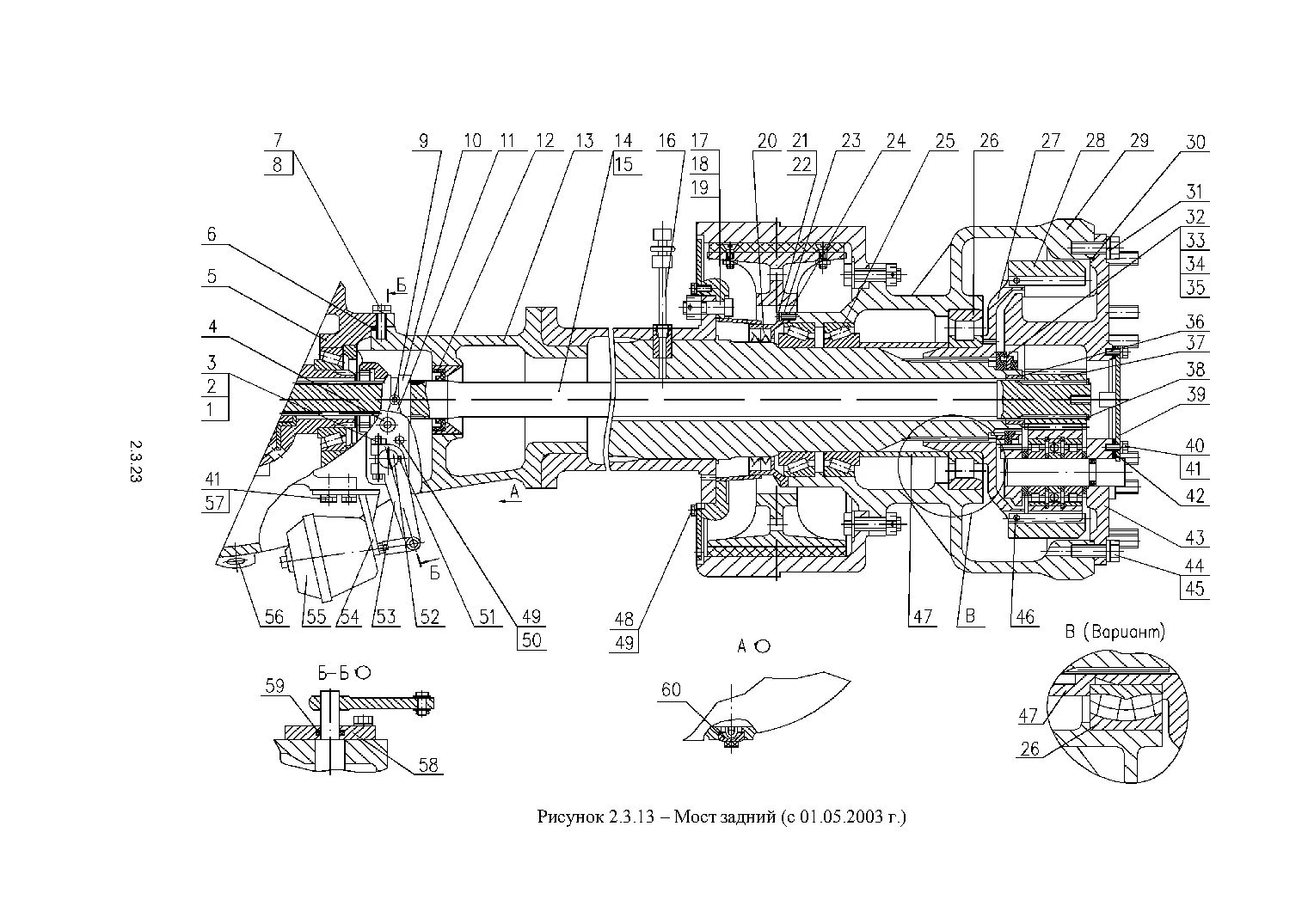

2.3.13 Мост задний (с 01.05.2003 г.)
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| - | 7505-2400010-12 | Мост задний | 1 | Подробнее ↗ | |
| 1 | 7505-2409053 | Болт М12х1,25х68 | 2 | Подробнее ↗ | |
| 2 | 250869 | Гайка М12х1,25 | 2 | Подробнее ↗ | |
| 3 | 258040 | Шплинт 3,2х25 | 2 | Подробнее ↗ | |
| 4 | 298430 | Сапун | 3 | Подробнее ↗ | |
| 5 | 75051-2402010 | Редуктор заднего моста | 1 | Подробнее ↗ | |
| 6 | 500-510-58-2-2 | Кольцо | 1 | Подробнее ↗ | |
| 7 | 201593 | Болт М14х50 | 24 | Подробнее ↗ | |
| 8 | 252138 | Шайба 14 ОТ | 24 | Подробнее ↗ | |
| 9 | 522А-2409020 | Сухарь | 2 | Подробнее ↗ | |
| 10 | 542-2409021 | Муфта | 1 | Подробнее ↗ | |
| 11 | 542-2409018 | Вилка | 1 | Подробнее ↗ | |
| 12 | 1.2-55х80-2 | Манжета | 2 | Подробнее ↗ | |
| 13 | 7505-2401010-20 | Картер мостаВзаимоза- меняемые | 1 | Подробнее ↗ | |
| 13 | 7505-2401010-21 | Картер моста | 1 | Подробнее ↗ | |
| 14 | 522А-2403070-10 | Полуось правая | 1 | Подробнее ↗ | |
| 15 | 522А-2403071-10 | Полуось левая | 1 | Подробнее ↗ | |
| 16 | 7505-2401340 | Удлинитель | 2 | Подробнее ↗ | |
| 17 | 6908-3502205 | Болт М22х1,5х70 | 32 | Подробнее ↗ | |
| 18 | 6908-2401107 | Гайка М22х1,5 | 32 | Подробнее ↗ | |
| 19 | 258069 | Шплинт 5х36 | 32 | Подробнее ↗ | |
| 20 | 2.2-180х220-2 | Манжета | 4 | Подробнее ↗ | |
| 21 | 201456 | Болт М8х20 | 24 | Подробнее ↗ | |
| 22 | 252135 | Шайба 8 Т | 24 | Подробнее ↗ | |
| 24 | 6507-3103094 | Прокладка | 1 | Подробнее ↗ | |
| 25 | 2007132 | Подшипник | 4 | Подробнее ↗ | |
| 26 | 3532 | Подшипник с 1996 г. (ступ. 7505-3104015-02) | 2 | Подробнее ↗ | |
| — | 2232 | Подшипник (ступ. 7505-3104015-01) | 2 | Подробнее ↗ | |
| 27 | 7405-2405015 | Кожух | 2 | Подробнее ↗ | |
| 28 | 7405-2405050 | Шестерня | 2 | Подробнее ↗ | |
| 29 | 7505-3104015-02 | Ступица с 1996 г. (с подшип. 3532) | 2 | Подробнее ↗ | |
| — | 7505-3104015-01 | Ступица (с подшип. 2232) | 2 | Подробнее ↗ | |
| 30 | 546-2405012 | Уплотнитель | 2 | Подробнее ↗ | |
| 31 | 252141 | Шайба 20 | 30 | Подробнее ↗ | |
| 32 | 546-3104080 | Гайка со штифтом | 2 | Подробнее ↗ | |
| 33 | 546-3104079 | Шайба | 2 | Подробнее ↗ | |
| 34 | 546-3104082 | Шайба стопорная | 2 | Подробнее ↗ | |
| 35 | 546-3104077 | Гайка | 2 | Подробнее ↗ | |
| 36 | 7505-2405073 | Ограничитель | 2 | Подробнее ↗ | |
| 37 | 546-2405028 | Шестерня | 2 | Подробнее ↗ | |
| 38 | 449679 | Кольцо В55 | 2 | Подробнее ↗ | |
| 39 | 6908-2405067 | Крышка | 2 | Подробнее ↗ | |
| 40 | 201538 | Болт М12х25 | 12 | Подробнее ↗ | |
| 41 | 252137 | Шайба 12 ОТ | 18 | Подробнее ↗ | |
| 42 | 6908-2405078 | Прокладка | 2 | Подробнее ↗ | |
| 43 | 6908-2405018-10 | Водило | 2 | Подробнее ↗ | |
| 44 | 445078 | Болт М20х55 | 32 | Подробнее ↗ | |
| 45 | 446567 | Шайба уплотнительная | 2 | Подробнее ↗ | |
| 46 | 7405-2405053 | Кольцо | 2 | Подробнее ↗ | |
| 47 | 7505-3104030 | Втулка с 1996 г. (с подшип. 3532) | 2 | Подробнее ↗ | |
| — | 522А-3104030 | Втулка (с подшип.2232) | 2 | Подробнее ↗ | |
| 48 | 201496 | Болт М10х22 | 12 | Подробнее ↗ | |
| 49 | 252136 | Шайба 10 ОТ | 16 | Подробнее ↗ | |
| 50 | 201499 | Болт М10х30 | 4 | Подробнее ↗ | |
| 51 | 448435 | Шпонка 6х9 | 2 | Подробнее ↗ | |
| 52 | 522А-2409013-10 | Вал | 1 | Подробнее ↗ | |
| 53 | 522А-2409012 | Рычаг | 1 | Подробнее ↗ | |
| 54 | 522А-2411015-20 | Кронштейн | 1 | Подробнее ↗ | |
| 55 | 522А-2411010-01 | Камера | 1 | Подробнее ↗ | |
| 56 | 262522 | Пробка КГ 1 1/4” | 3 | Подробнее ↗ | |
| 58 | 542-2409015 | Крышка | 1 | Подробнее ↗ | |
| 59 | 030-035-30-2-2 | Кольцо | 1 | Подробнее ↗ | |
| 60 | ПСМ 1 1/4” | Пробка магнитная | 1 | Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 75051-3902020 КДС; страницы PDF 105, 107, 108
