МоАЗ-75051

2.2.3 Картер гидротрансформатора

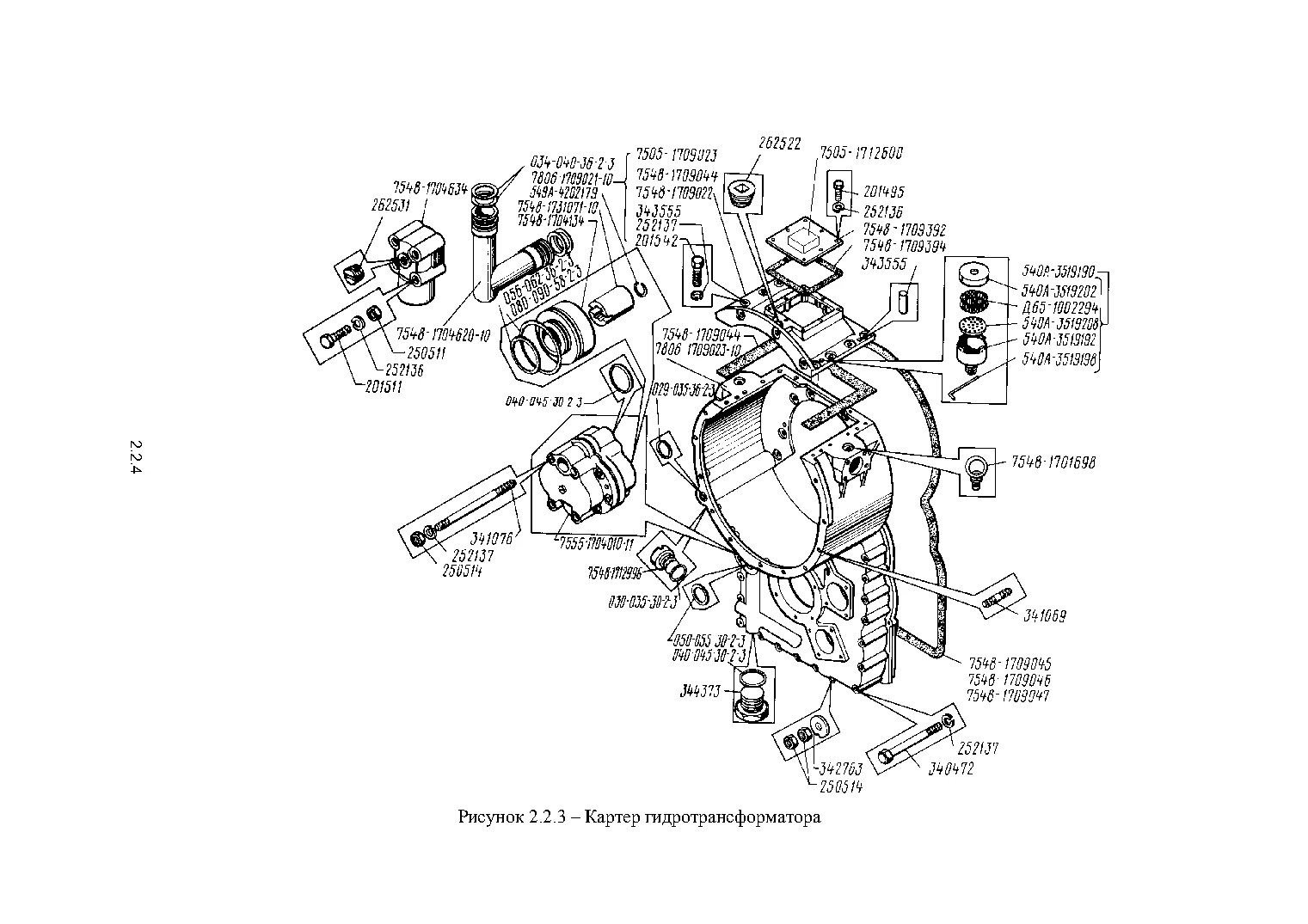

2.2.3 Картер гидротрансформатора — страница 39
Страница 39. Нажмите на схему, чтобы открыть её в полном размере.

Детали на схеме

ВыбратьПоз.Каталожный номерНаименованиеКоличество на узелКарточка
— 7548-1701698 Рым-болт 2 Подробнее ↗
— 7555-1704010-11 Насос масляный 1 Подробнее ↗
— 7548-1704134 Втулка 1 Подробнее ↗
— 7548-1704620-10 Труба 1 Подробнее ↗
— 7806-1709021-10 Картер 1 Подробнее ↗
— 7548-1709022 Картер верхний 1 Подробнее ↗
— 7806-1709523 Картер нижний 1 Подробнее ↗
— 7548-1709044 Прокладка 1 Подробнее ↗
— 7548-1709045 Прокладка левая 1 Подробнее ↗
— 7548-1709046 Прокладка задняя 1 Подробнее ↗
— 7548-1709047 Прокладка нижняя 1 Подробнее ↗
— 7548-1709392 Крышка 1 Подробнее ↗
— 7548-1709394 Прокладка 1 Подробнее ↗
— 7505-1712600 Клапан блокировки гидро- трансформатора 1 Подробнее ↗
— 7548-1712996 Заглушка 1 Подробнее ↗
— 540А-3519190-01 Сапун 1 Подробнее ↗
— 549А-4202179 Кольцо 1 Подробнее ↗
— 029-035-36-2-3 Кольцо 1 Подробнее ↗
— 030-035-30-2-3 Кольцо 1 Подробнее ↗
— 034-040-36-2-3 Кольцо 5 Подробнее ↗
— 040-045-30-2-3 Кольцо 3 Подробнее ↗
— 050-055-30-2-3 Кольцо 1 Подробнее ↗
— 056-062-36-2-3 Кольцо 1 Подробнее ↗
— 080-090-58-2-3 Кольцо 1 Подробнее ↗
— 201495 Болт М10х20 8 Подробнее ↗
— 201501 Болт М10х35 4 Подробнее ↗
— 201542 Болт М12х35 9 Подробнее ↗
— 250511 Гайка М8 4 Подробнее ↗
— 250514 Гайка М12 18 Подробнее ↗
— 252136 Шайба 10 4 Подробнее ↗
— 252137 Шайба 12 42 Подробнее ↗
— 262522 Пробка КГ 1/4” 2 Подробнее ↗
— 262531 Пробка КГ 1/8” 2 Подробнее ↗
— 340472 Болт М12х120 13 Подробнее ↗
— 341069 Шпилька М12х38 7 Подробнее ↗
— 341076 Шпилька М12х160 4 Подробнее ↗
— 342763 Шайба 12 9 Подробнее ↗
— 343555 Штифт 12х30 2 Подробнее ↗
— 344373 Пробка М42х2-32 1 Подробнее ↗

Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.

Источник: 75051-3902020 КДС; страницы PDF 36, 40
