МоАЗ-75051

2.2.27 Привод насосов гидросистемы

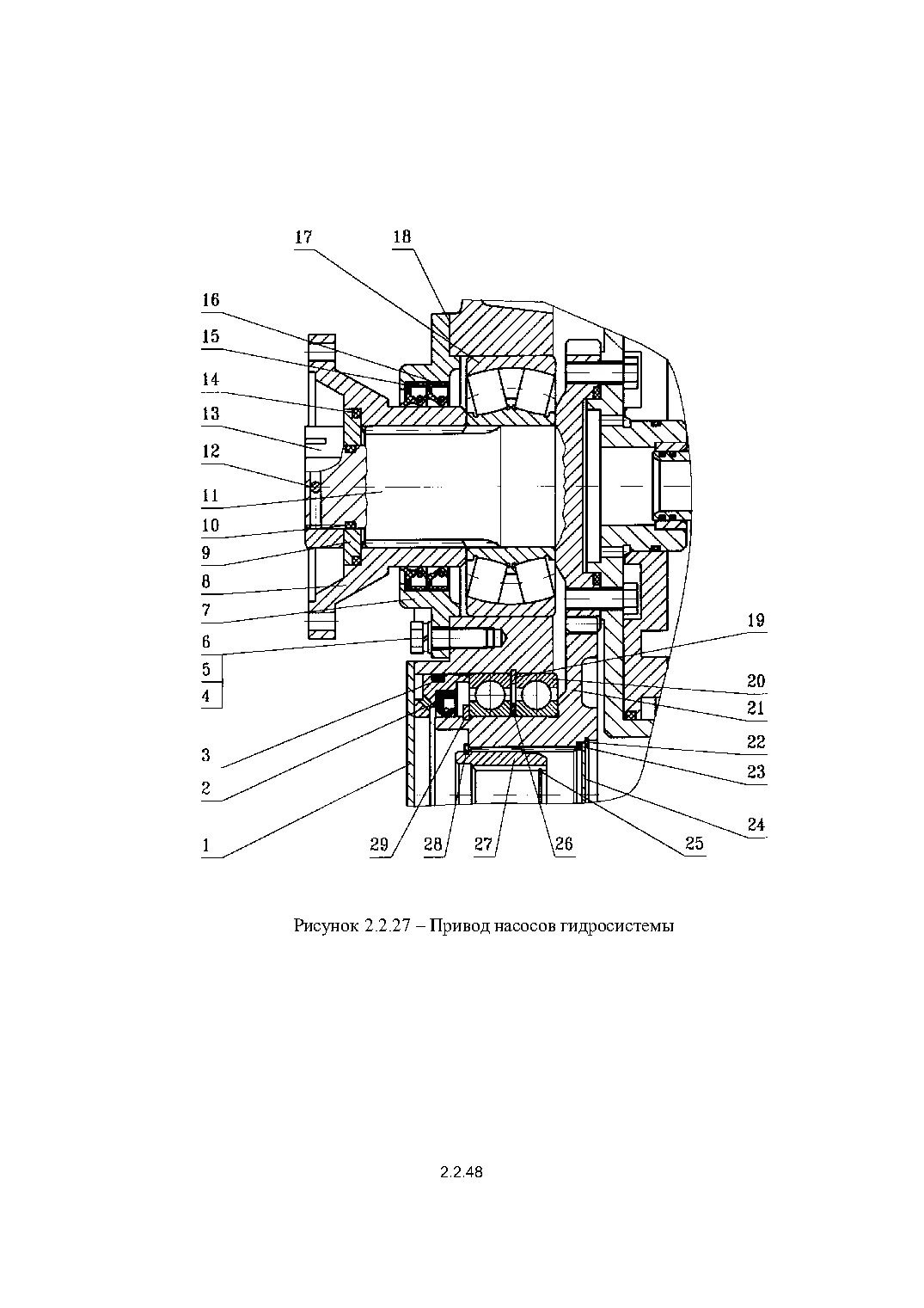

2.2.27 Привод насосов гидросистемы — страница 83
Страница 83. Нажмите на схему, чтобы открыть её в полном размере.

Детали на схеме

ВыбратьПоз.Каталожный номерНаименованиеКоличество на узелКарточка
1 549Б-4202272 Крышка 2 Подробнее ↗
2 1.2-90х120-3 Манжета 2 Подробнее ↗
3 130-140-58-2-2 Кольцо 2 Подробнее ↗
4 252137 Шайба 12 ОТ 6 Подробнее ↗
5 252007 Шайба 12 6 Подробнее ↗
6 201540 Болт М12х30 6 Подробнее ↗
7 7806-1709272 Крышка 1 Подробнее ↗
8 69081-1709742 Фланец ведущего вала 1 Подробнее ↗
9 7806-1729334 Шайба упорная 1 Подробнее ↗
10 040-048-46-2-3 Кольцо 1 Подробнее ↗
11 7405-1709682-10 Вал ведущий 1 Подробнее ↗
12 258086 Шплинт 6,3х63 1 Подробнее ↗
13 342491 Гайка М48х2 1 Подробнее ↗
14 080-090-58-2-3 Кольцо 1 Подробнее ↗
15 1.2-92х120-2 Манжета 1 Подробнее ↗
16 2.2-92х120-2 Манжета 1 Подробнее ↗
17 53614 Подшипник 1 Подробнее ↗
18 7806-1709278 Прокладка 1 Подробнее ↗
19 7405-1767546 Кольцо 1Б140 2 Подробнее ↗
20 118 Подшипник 4 Подробнее ↗
21 7405-1767532-10 Шестерня привода насоса НШ-100 2 Подробнее ↗
22 7405-1767544 Кольцо 1Б80 2 Подробнее ↗
23 070-080-58-2-2 Кольцо 2 Подробнее ↗
24 7405-1767534 Втулка 2 Подробнее ↗
25 449741 Кольцо В28 2 Подробнее ↗
26 7405-1767538 Кольцо распорное 2 Подробнее ↗
27 7505-1709198 Муфта 2 Подробнее ↗
28 449676 Кольцо В50 2 Подробнее ↗
29 540М-1701294 Кольцо 1Б90 2 Подробнее ↗

Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.

Источник: 75051-3902020 КДС; страницы PDF 82
