МоАЗ-75051

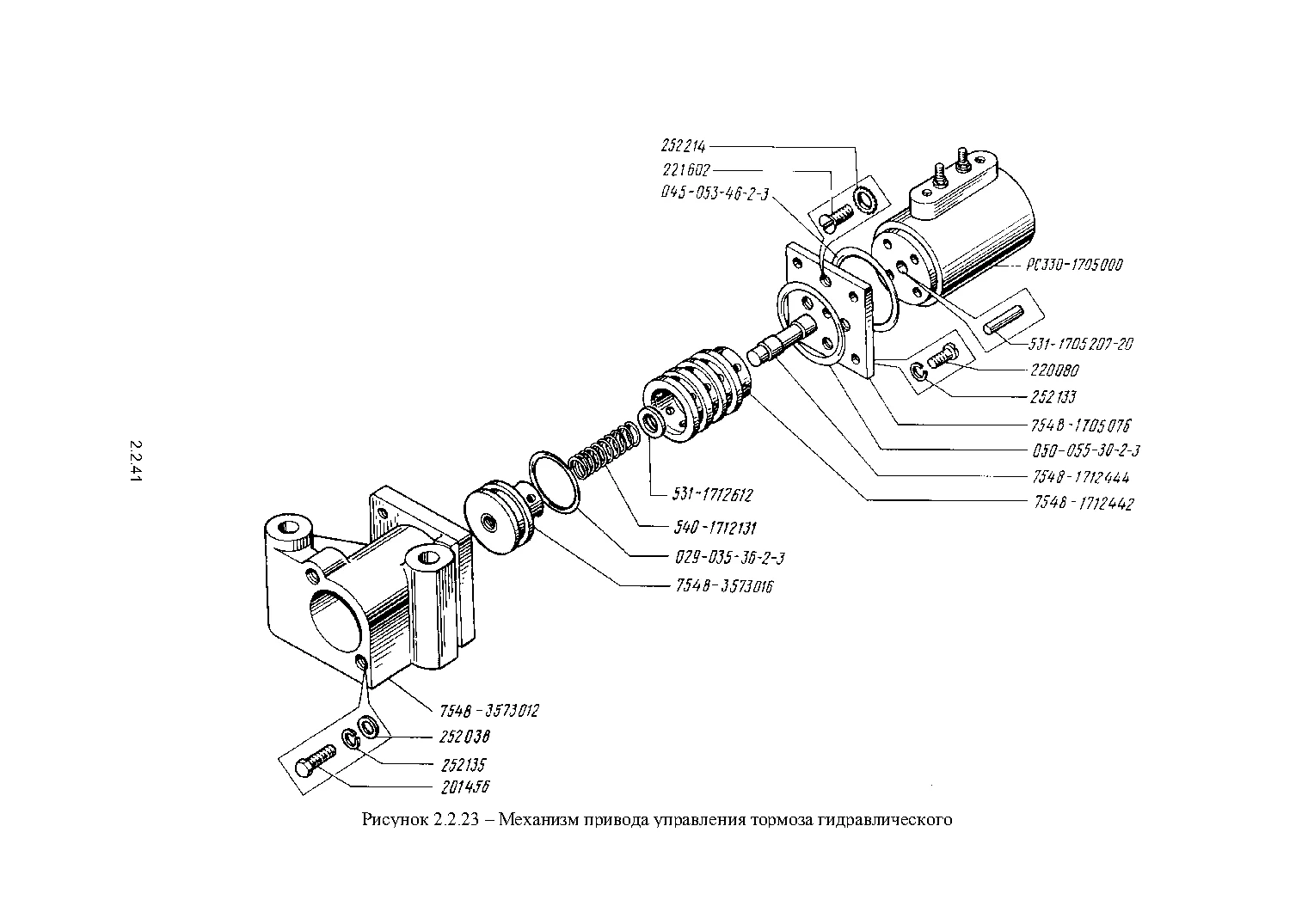

2.2.23 Механизм привода управления тормоза гидравлического
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| — | РС330-1705000 | Электромагнит | 1 | Подробнее ↗ | |
| — | 7548-1705076 | Фланец | 1 | Подробнее ↗ | |
| — | 531-1705207-20 | Толкатель | 1 | Подробнее ↗ | |
| — | 540-1712131 | Пружина | 1 | Подробнее ↗ | |
| — | 7548-1712442 | Гильза | 1 | Подробнее ↗ | |
| — | 7548-1712444 | Золотник | 1 | Подробнее ↗ | |
| — | 531-1712612 | Шайба | 1 | Подробнее ↗ | |
| — | 7548-3573012 | Корпус | 1 | Подробнее ↗ | |
| — | 7548-3573016 | Заглушка | 1 | Подробнее ↗ | |
| — | 029-035-36-2-3 | Кольцо | 1 | Подробнее ↗ | |
| — | 045-053-46-2-3 | Кольцо | 1 | Подробнее ↗ | |
| — | 050-055-30-2-3 | Кольцо | 1 | Подробнее ↗ | |
| — | 201456 | Болт | 2 | Подробнее ↗ | |
| — | 220080 | Винт | 4 | Подробнее ↗ | |
| — | 221602 | Винт | 4 | Подробнее ↗ | |
| — | 252038 | Шайба | 2 | Подробнее ↗ | |
| — | 252133 | Шайба | 4 | Подробнее ↗ | |
| — | 252135 | Шайба | 2 | Подробнее ↗ | |
| — | 252214 | Шайба | 4 | Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 75051-3902020 КДС; страницы PDF 75
