МоАЗ-75051

2.12.6 Гидрораспределитель

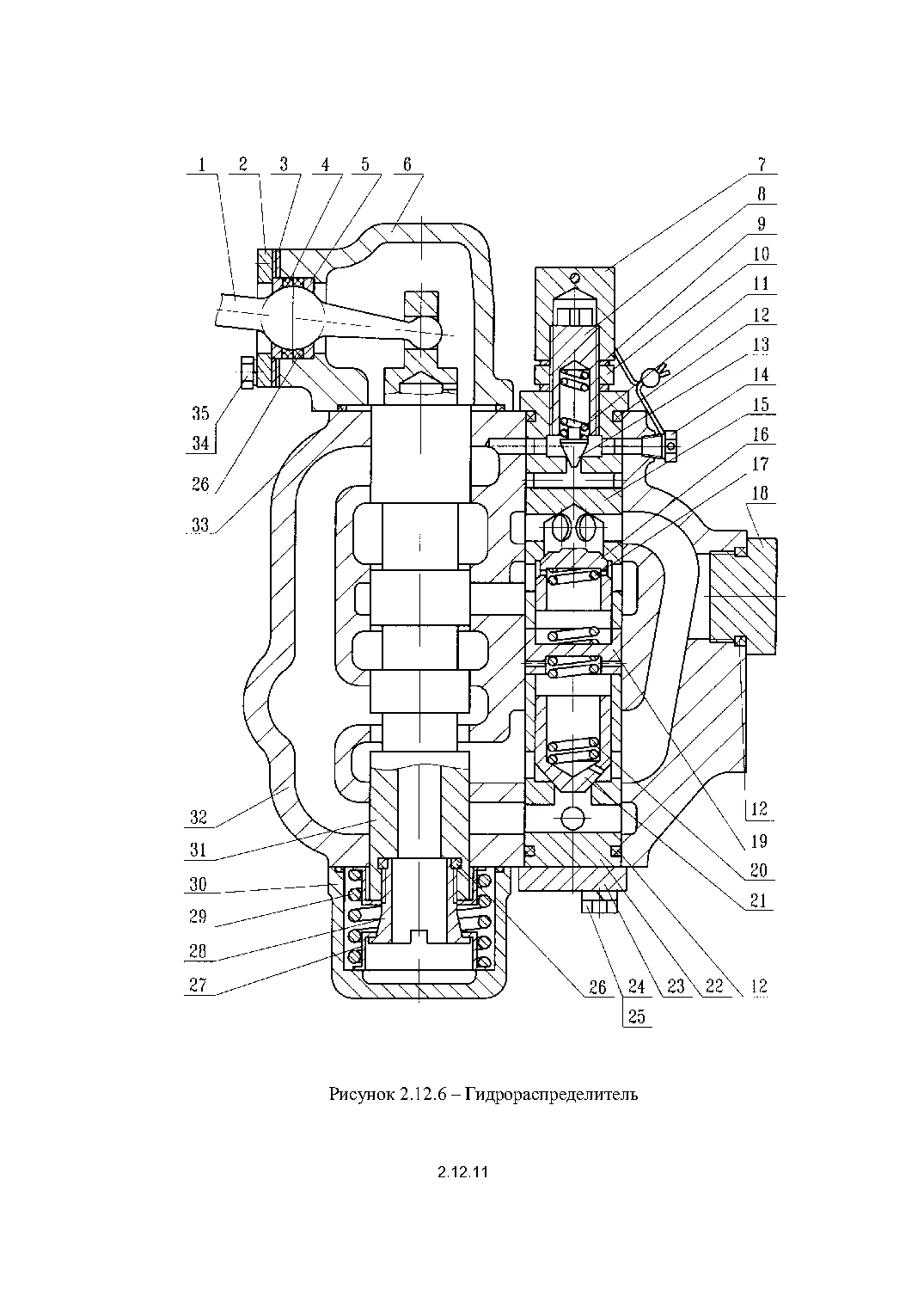

2.12.6 Гидрораспределитель — страница 190
Страница 190. Нажмите на схему, чтобы открыть её в полном размере.

Детали на схеме

ВыбратьПоз.Каталожный номерНаименованиеКоличество на узелКарточка
1 6401-8607092 Рычаг золотника 1 Подробнее ↗
2 Д357П-4612074 Фланец рычага 1 Подробнее ↗
3 Д357П-4612068 Прокладка регулировочнаянаибольшее количество 5 Подробнее ↗
4 Д357П-4612070 Кольцо защитное 1 Подробнее ↗
5 Д357П-4612072 Сухарь 2 Подробнее ↗
6 Д357П-4612090-01 Крышка верхняя 1 Подробнее ↗
7 Д357П-4612038 Колпачок 1 Подробнее ↗
8 Д357П-4612034 Винт регулировочный 1 Подробнее ↗
9 Д357П-4612036 Прокладка 2 Подробнее ↗
10 445800 Гайка 1 Подробнее ↗
11 Д357П-4612032-01 Пружина клапана 1 Подробнее ↗
12 040-045-30-2-2 Кольцо уплотнительное 3 Подробнее ↗
13 Д357Г-4612030-01 Клапан предохранительный 1 Подробнее ↗
14 Д357П-4612016 Пробка 1 Подробнее ↗
16 6401-8607042 Клапан обратный 1 Подробнее ↗
17 6401-8607028 Пружина клапана 1 Подробнее ↗
18 Д357П-4616020 Заглушка 1 Подробнее ↗
19 6401-8607028 Втулка 1 Подробнее ↗
20 Д357П-4612022-01 Пружина 1 Подробнее ↗
21 Д357П-4612020-Б Клапан переливной 1 Подробнее ↗
22 Д357П-4612018-10 Корпус клапана 1 Подробнее ↗
23 Д357П-4612019 Фланец клапана 1 Подробнее ↗
24 201499 Болт М10х30 14 Подробнее ↗
25 252136 Шайба 10 16 Подробнее ↗
26 030-036-36-2-2 Кольцо уплотнительное 2 Подробнее ↗
27 Д357П-4612073 Шайба 2 Подробнее ↗
28 Д357П-4612048-11 Винт золотника 1 Подробнее ↗
29 Д357П-4612078-01 Пружина золотника 1 Подробнее ↗
30 Д357П-4612086-11 Крышка нижняя 1 Подробнее ↗
31 6401-8607040 Золотник 1 Подробнее ↗
32 6401-8607015 Корпус гидрораспределителя 1 Подробнее ↗
33 070-075-30-2-2 Кольцо уплотнительное 2 Подробнее ↗
34 201458 Болт М8х25 4 Подробнее ↗
35 252135 Шайба 8 4 Подробнее ↗

Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.

Источник: 75051-3902020 КДС; страницы PDF 187, 191
