МоАЗ-75051

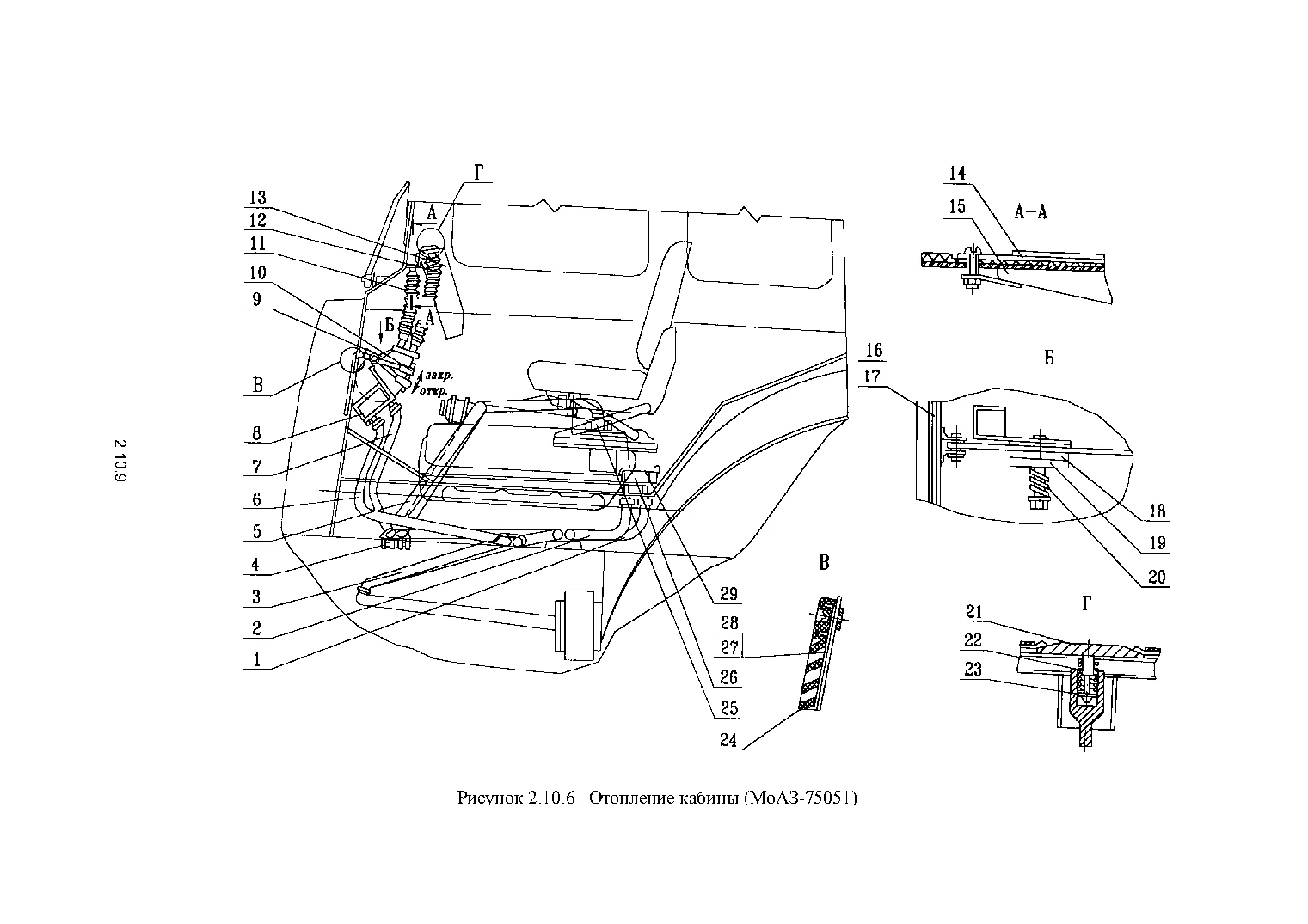

2.10.6 Отопление кабины (МоАЗ-75051)

2.10.6 Отопление кабины (МоАЗ-75051) — страница 169
Страница 169. Нажмите на схему, чтобы открыть её в полном размере.

Детали на схеме

ВыбратьПоз.Каталожный номерНаименованиеКоличество на узелКарточка
1 7505-8120011 Рукав подводящий 1 Подробнее ↗
2 75051-8120030 Рукав отводящий 2 Подробнее ↗
3 75051-8120021 Рукав подводящий 1 Подробнее ↗
5 75051-8120020 Рукав подводящий 1 Подробнее ↗
6 7505-8120030 Рукав отводящий 2 Подробнее ↗
7 7505-8120010 Рукав подводящий 2 Подробнее ↗
8 64426-8101060 Радиатор отопителя 1 Подробнее ↗
9 7406-8109036 Рукоятка 1 Подробнее ↗
10 6401-8606110 Наконечник 1 Подробнее ↗
11 81-8102060-04 Шланг 3 Подробнее ↗
12 7406-8102030 Шланг 2 Подробнее ↗
13 7406-5325010 Панель приборов 1 Подробнее ↗
14 546П-8102078 Планка обдува 1 Подробнее ↗
15 546П-8102064 Сопло переднее 1 Подробнее ↗
16 7406-8109010 Заслонка 1 Подробнее ↗
17 7406-8109020 Крышка заслонки 1 Подробнее ↗
18 206-1108279 Шайба фрикционная 2 Подробнее ↗
19 546П-8102320 Шайба фасонная 1 Подробнее ↗
20 501-3507084 Пружина 1 Подробнее ↗
21 5336-8102032 Сопло 2 Подробнее ↗
22 7406-8102176 Пружина сопла 2 Подробнее ↗
23 7406-8101062 Радиатор 1 Подробнее ↗
24 7406-8102048 Решетка 1 Подробнее ↗
25 ВС-8101010 Кран 2 Подробнее ↗
26 540А-8101060А Радиатор 1 Подробнее ↗
27 7406-8102058 Фильтр 1 Подробнее ↗
28 7406-8102054 Прокладка 1 Подробнее ↗
29 7406-8107120 Скоба 4 Подробнее ↗

Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.

Источник: 75051-3902020 КДС; страницы PDF 167, 170
