МоАЗ-75051

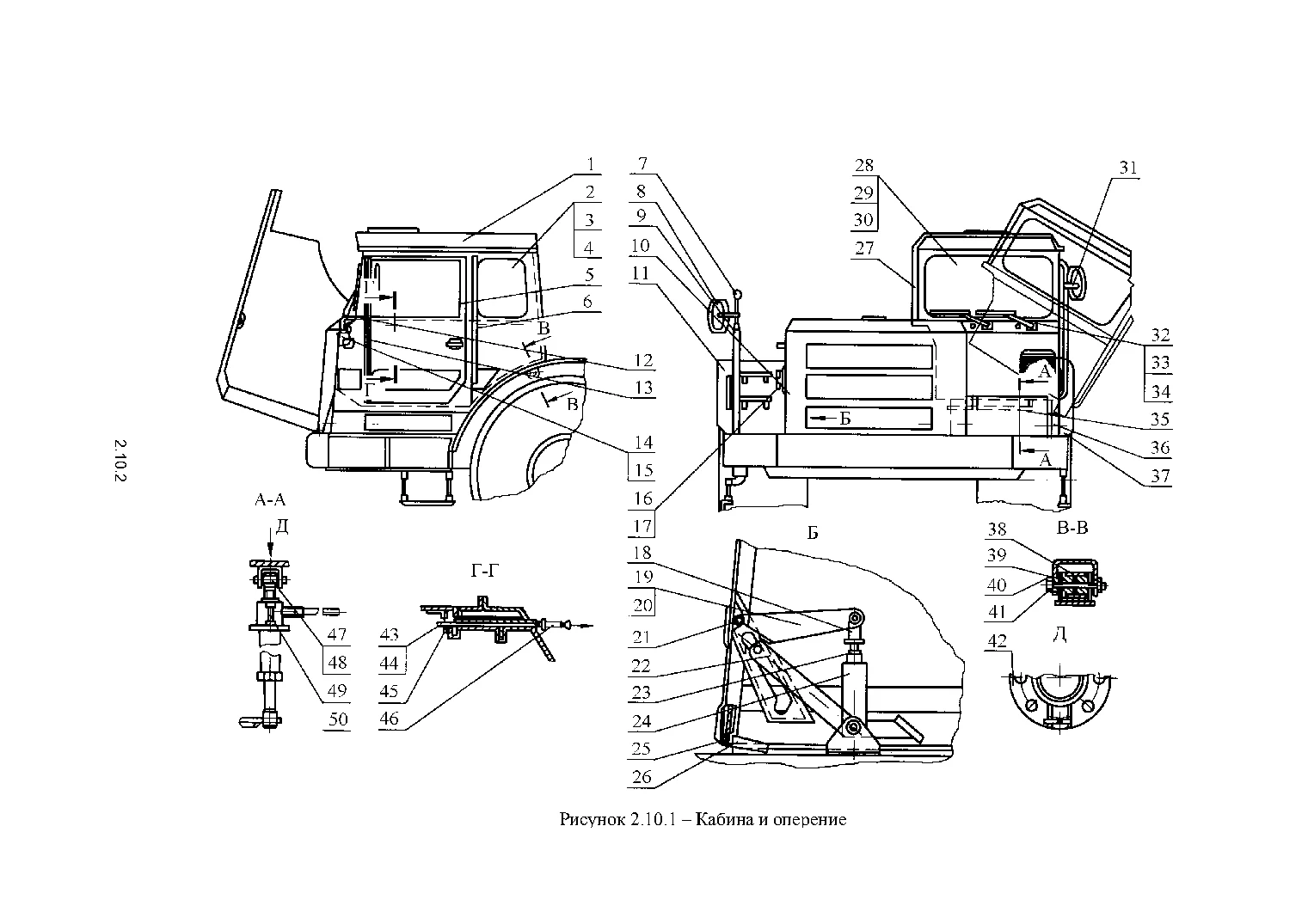

2.10.1 Кабина и оперение
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 7505-5000010 | КабинаМоАЗ-75051 | 1 | Подробнее ↗ | |
| — | 750501-5000010-10 | Кабина (до 26.09.2003 г)МоАЗ-750511 | 1 | Подробнее ↗ | |
| — | 750511-5000010-20 | Кабина (с 26.09.2003 г) | МоАЗ-750511 | Подробнее ↗ | |
| - | 7505-5000014 | Кабина (сварной комплект)МоАЗ-75051 | 1 | Подробнее ↗ | |
| — | 750501-5000014-10 | Кабина (сварной комплект) (до 26.09.20003 г)МоАЗ-750511 | 1 | Подробнее ↗ | |
| — | 750511-5000014-20 | Кабина (сварной комплект) (с 26.09.20003 г) | МоАЗ-750511 | Подробнее ↗ | |
| 2 | 7406-5603070 | Стекло боковое | 2 | Подробнее ↗ | |
| 3 | 7406-5603072 | Уплотнитель | 2 | Подробнее ↗ | |
| 4 | 7406-5603076 | Вкладыш | 2 | Подробнее ↗ | |
| 5 | 7406-6100000 | Дверь | 1 | Подробнее ↗ | |
| 6 | 7406-8202011 | Поручень задний | 1 | Подробнее ↗ | |
| 7 | 6401-8606110 | Наконечник | 1 | Подробнее ↗ | |
| 8 | ВРЕИ.203621.020 | Зеркало наружноеМоАЗ-75051 | 2 | Подробнее ↗ | |
| — | ВРЕИ.203621.020-01 | Зеркало наружноеМоАЗ-750511 | 2 | Подробнее ↗ | |
| 9 | 7505-8201070 | КронштейнМоАЗ-75051 | 1 | Подробнее ↗ | |
| — | 750501-8201070 | КронштейнМоАЗ-750511 | 1 | Подробнее ↗ | |
| 10 | 7505-8402004 | КапотМоАЗ-75051 | 1 | Подробнее ↗ | |
| — | 750501-8402004 | КапотМоАЗ-750511 | 1 | Подробнее ↗ | |
| — | 7505-8402004-01 | Капот (с 26.09.2003 г) | 1 | Подробнее ↗ | |
| - | 7505-8402010 | Капот (сварной комплект) | 1 | Подробнее ↗ | |
| 11 | 7505-8403010 | Крыло правое | 1 | Подробнее ↗ | |
| 12 | 7406-5205010 | Стеклоочиститель перед- ний | 1 | Подробнее ↗ | |
| 13 | 7406-8202010 | Поручень передний | 1 | Подробнее ↗ | |
| 14 | 1112-5208000 | СтеклоомывательМоАЗ-75051 | 1 | Подробнее ↗ | |
| — | СЭАТ-19 | СтеклоомывательМоАЗ-750511 | 1 | Подробнее ↗ | |
| 15 | 5336-5208034 | Держатель | 1 | Подробнее ↗ | |
| 16 | 7505-8406140 | Застежка | 2 | Подробнее ↗ | |
| 17 | 7505-8406280 | Кронштейн застежки | 2 | Подробнее ↗ | |
| 18 | 546П-3504055-01 | Вилка | 1 | Подробнее ↗ | |
| 19 | 6442-8407050 | Упор подъемник | 1 | Подробнее ↗ | |
| 20 | 6442-8407080 | Рычаг | 1 | Подробнее ↗ | |
| 21 | 6442-8407076 | Торсион | 1 | Подробнее ↗ | |
| 22 | 6442-8407110 | Упор | 1 | Подробнее ↗ | |
| 23 | 6442-8407052 | Штанга верхняя | 1 | Подробнее ↗ | |
| 25 | 7406-8407022 | Торсион | 2 | Подробнее ↗ | |
| 26 | 7505-8407015 | Петля нижняя | 2 | Подробнее ↗ | |
| 27 | 7406-5403000 | Окно раздвижное | 1 | Подробнее ↗ | |
| - | 7406-5403010 | Рамка окна | 1 | Подробнее ↗ | |
| - | 7406-5403042 | Уплотнитель | 1 | Подробнее ↗ | |
| - | 7406-5403046 | Вкладыш | 1 | Подробнее ↗ | |
| - | 7406-5403050 | Стекло подвижное | 1 | Подробнее ↗ | |
| - | 7406-5403082 | Стекло неподвижное | 1 | Подробнее ↗ | |
| - | 7406-5403086 | Уплотнитель | 1 | Подробнее ↗ | |
| 28 | 7406-5206032-10 | Стекло ветровое | 1 | Подробнее ↗ | |
| - | 7406-5206032 | Стекло заднее | 1 | Подробнее ↗ | |
| 29 | 7406-5206024 | Вкладыш | 2 | Подробнее ↗ | |
| 30 | 7406-5206022 | Уплотнитель | 2 | Подробнее ↗ | |
| 31 | 7406-8201073 | Кронштейн | 2 | Подробнее ↗ | |
| 32 | 27.5205800 | Щетка | 2 | Подробнее ↗ | |
| 33 | 27.5205700 | Узел рычага | 2 | Подробнее ↗ | |
| 34 | 7406-5205010 | Стеклоочиститель перед- ний | 1 | Подробнее ↗ | |
| 35 | 7505-5400012 | Панель | 1 | Подробнее ↗ | |
| 36 | 7505-5400011 | Панель | 1 | Подробнее ↗ | |
| 37 | 7505-8403011 | Крыло левое | 1 | Подробнее ↗ | |
| 38 | 7406-5001030-01 | Кронштейн средний | 4 | Подробнее ↗ | |
| 39 | 7406-5001052 | Втулка амортизатора | 8 | Подробнее ↗ | |
| 40 | 7406-5001054 | Кольцо | 8 | Подробнее ↗ | |
| 41 | 7406-5001040 | Ось | 4 | Подробнее ↗ | |
| 42 | 546П-5001320 | Обойма подвижная | 1 | Подробнее ↗ | |
| 43 | 7505-8406100 | Запор | 1 | Подробнее ↗ | |
| 44 | 7505-8406102 | Запор | 1 | Подробнее ↗ | |
| 45 | 7505-8406114 | Пластина запора | 1 | Подробнее ↗ | |
| 46 | 500-1310434 | Ручка | 1 | Подробнее ↗ | |
| 47 | 7503-5001300 | Механизм подъема | 1 | Подробнее ↗ | |
| 48 | 7503-5001340 | Наконечник | 1 | Подробнее ↗ | |
| 49 | 546П-5001330 | Пружина | 1 | Подробнее ↗ | |
| 50 | 546П-5001332 | Стопор | 1 | Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 75051-3902020 КДС; страницы PDF 161, 163
