МоАЗ-75051

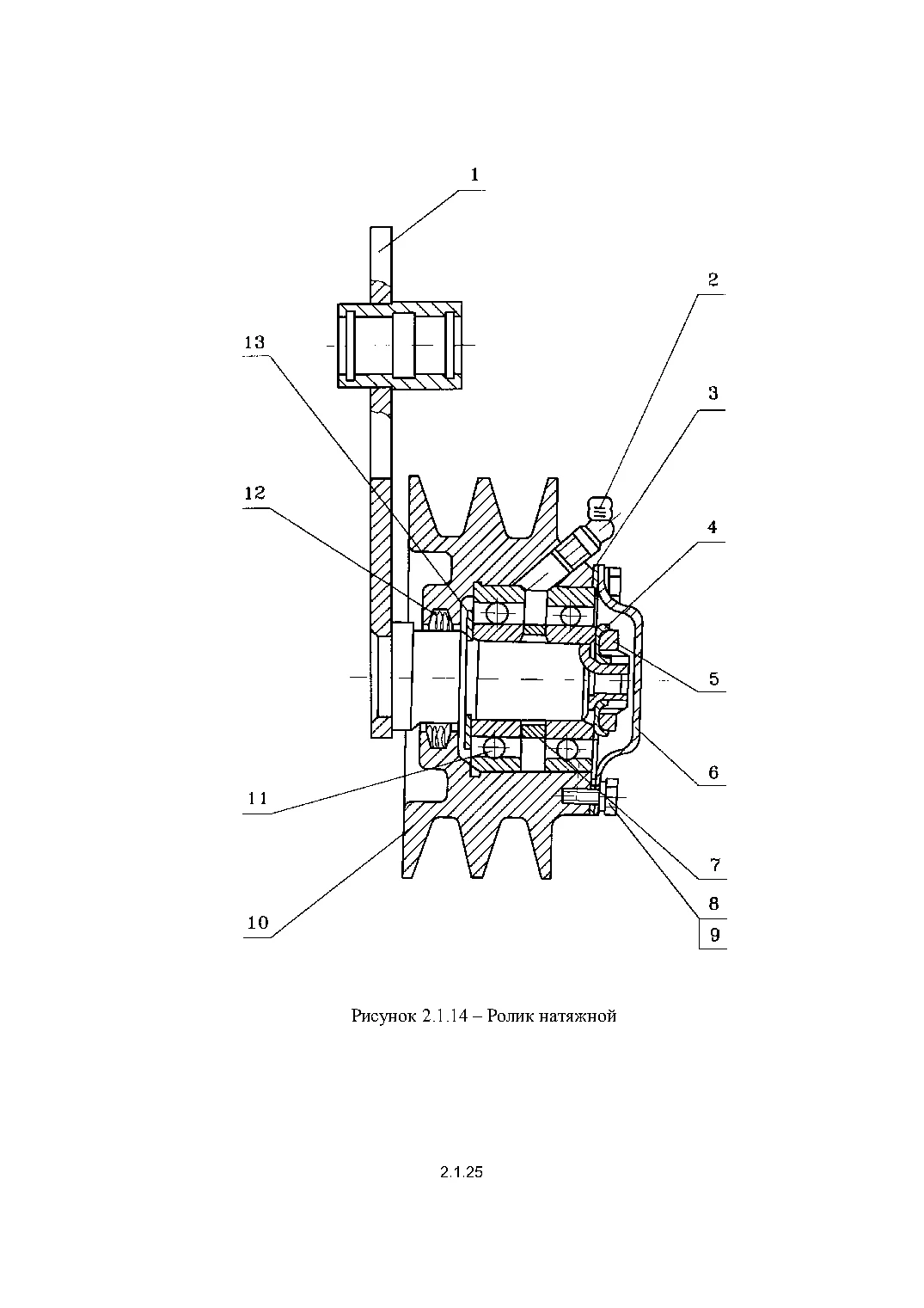

2.1.14 Ролик натяжной
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| - | 7405-1308110 | Ролик натяжной в сборе | 1 | Подробнее ↗ | |
| 1 | 7405-1308241 | Рычаг | 1 | Подробнее ↗ | |
| 2 | 2.3.45УХЛI | Масленка | 1 | Подробнее ↗ | |
| 3 | 6401-1308164 | Прокладка | 1 | Подробнее ↗ | |
| 4 | 6401-1308155 | Шайба замковая | 1 | Подробнее ↗ | |
| 5 | 445811 | Гайка М24 | 1 | Подробнее ↗ | |
| 6 | 6401-1308162 | Крышка | 1 | Подробнее ↗ | |
| 7 | 6401-1308150 | Кольцо | 1 | Подробнее ↗ | |
| 8 | 201457 | Болт М8х22 | 6 | Подробнее ↗ | |
| 9 | 252135 | Шайба 8 ОТ | 6 | Подробнее ↗ | |
| 10 | 6401-1308112 | Ролик | 1 | Подробнее ↗ | |
| 11 | 307 | Подшипник | 2 | Подробнее ↗ | |
| 12 | 6401-1308232 | Сальник | 1 | Подробнее ↗ | |
| 13 | 6401-1308157 | Шайба | 1 | Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 75051-3902020 КДС; страницы PDF 34
