БЕЛАЗ-7555А / БЕЛАЗ-7555В

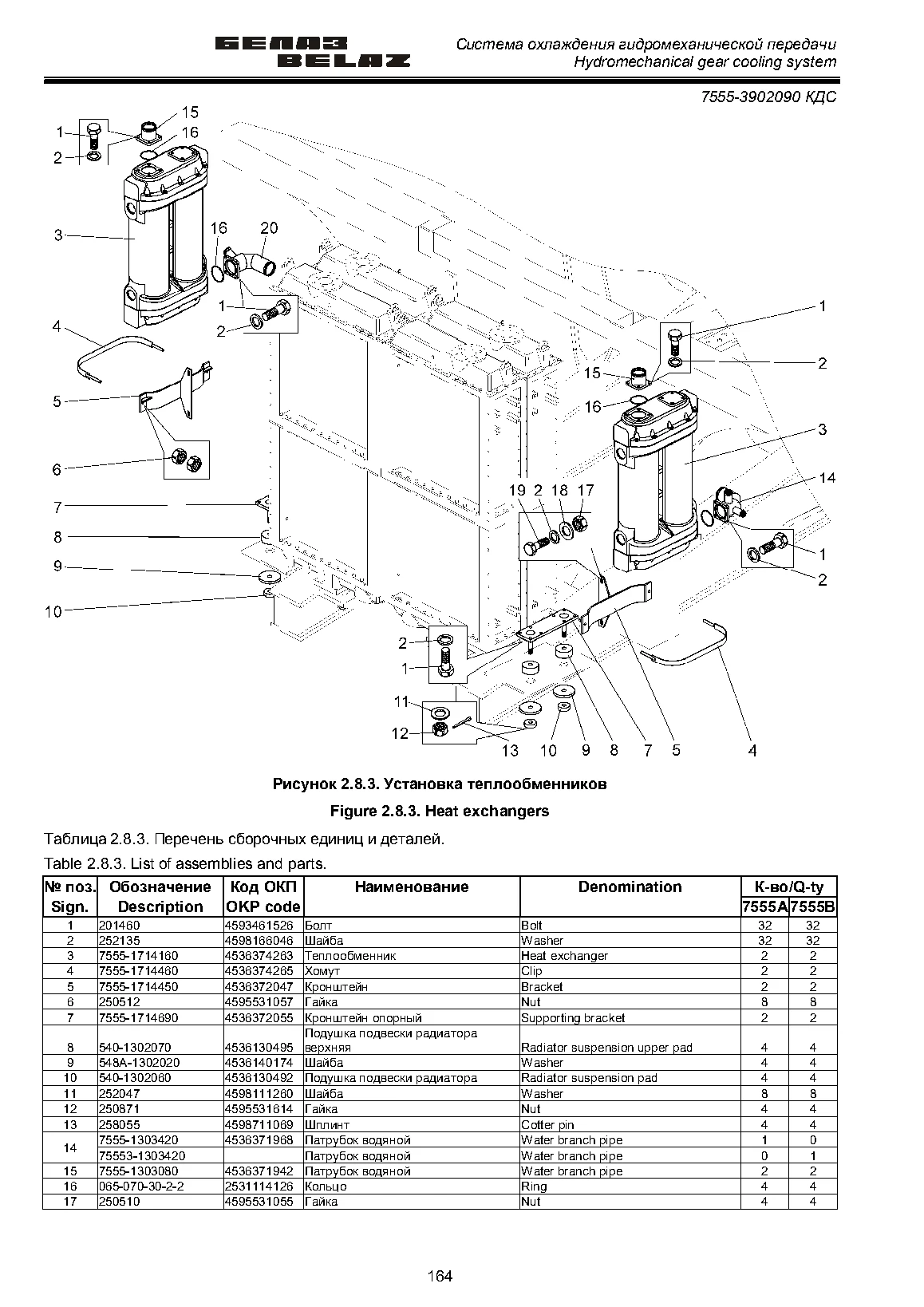

2.8.3 Установка теплообменников
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 201460 | Болт | БЕЛАЗ-7555А: 32 БЕЛАЗ-7555В: 32 |
Подробнее ↗ | |
| 2 | 252135 | Шайба | БЕЛАЗ-7555А: 32 БЕЛАЗ-7555В: 32 |
Подробнее ↗ | |
| 3 | 7555-1714160 | Теплообменник | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 4 | 7555-1714460 | Хомут | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 5 | 7555-1714450 | Кронштейн | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 6 | 250512 | Гайка | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 7 | 7555-1714690 | Кронштейн опорный | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 8 | 540-1302070 | Подушка подвески радиатора верхняя | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 9 | 548А-1302020 | Шайба | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 10 | 540-1302060 | Подушка подвески радиатора | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 11 | 252047 | Шайба | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 12 | 250871 | Гайка | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 13 | 258055 | Шплинт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 14 | 7555-1303420 | Патрубок водяной | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 15 | 7555-1303080 | Патрубок водяной | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 16 | 065-070-30-2-2 | Кольцо | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 17 | 250510 | Гайка | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 18 | 252005 | Шайба | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 19 | 201464 | Болт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 20 | 7555-1303480 | Патрубок | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 164, 165
