БЕЛАЗ-7555А / БЕЛАЗ-7555В

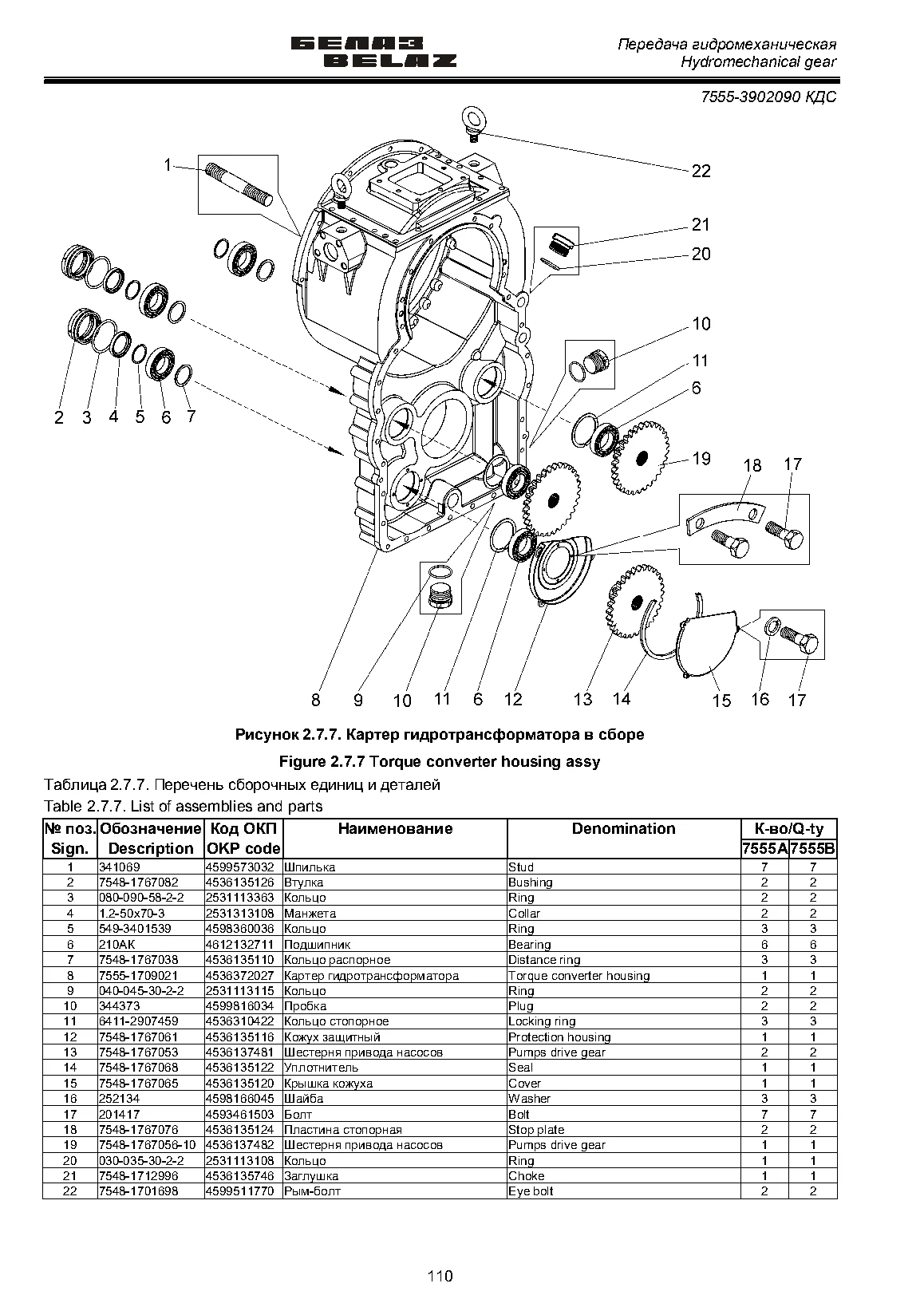

2.7.7 Картер гидротрансформатора в сборе
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 341069 | Шпилька | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 7 |
Подробнее ↗ | |
| 2 | 7548-1767082 | Втулка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 3 | 080-090-58-2-2 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 4 | 1.2-50х70-3 | Манжета | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 5 | 549-3401539 | Кольцо | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 6 | 210АК | Подшипник | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 7 | 7548-1767038 | Кольцо распорное | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 8 | 7555-1709021 | Картер гидротрансформатора | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 9 | 040-045-30-2-2 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 10 | 344373 | Пробка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 11 | 6411-2907459 | Кольцо стопорное | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 12 | 7548-1767061 | Кожух защитный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 13 | 7548-1767053 | Шестерня привода насосов | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 14 | 7548-1767068 | Уплотнитель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 15 | 7548-1767065 | Крышка кожуха | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 16 | 252134 | Шайба | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 17 | 201417 | Болт | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 7 |
Подробнее ↗ | |
| 18 | 7548-1767076 | Пластина стопорная | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 19 | 7548-1767056-10 | Шестерня привода насосов | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 20 | 030-035-30-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 21 | 7548-1712996 | Заглушка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 22 | 7548-1701698 | Рым-болт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 110
