БЕЛАЗ-7555А / БЕЛАЗ-7555В

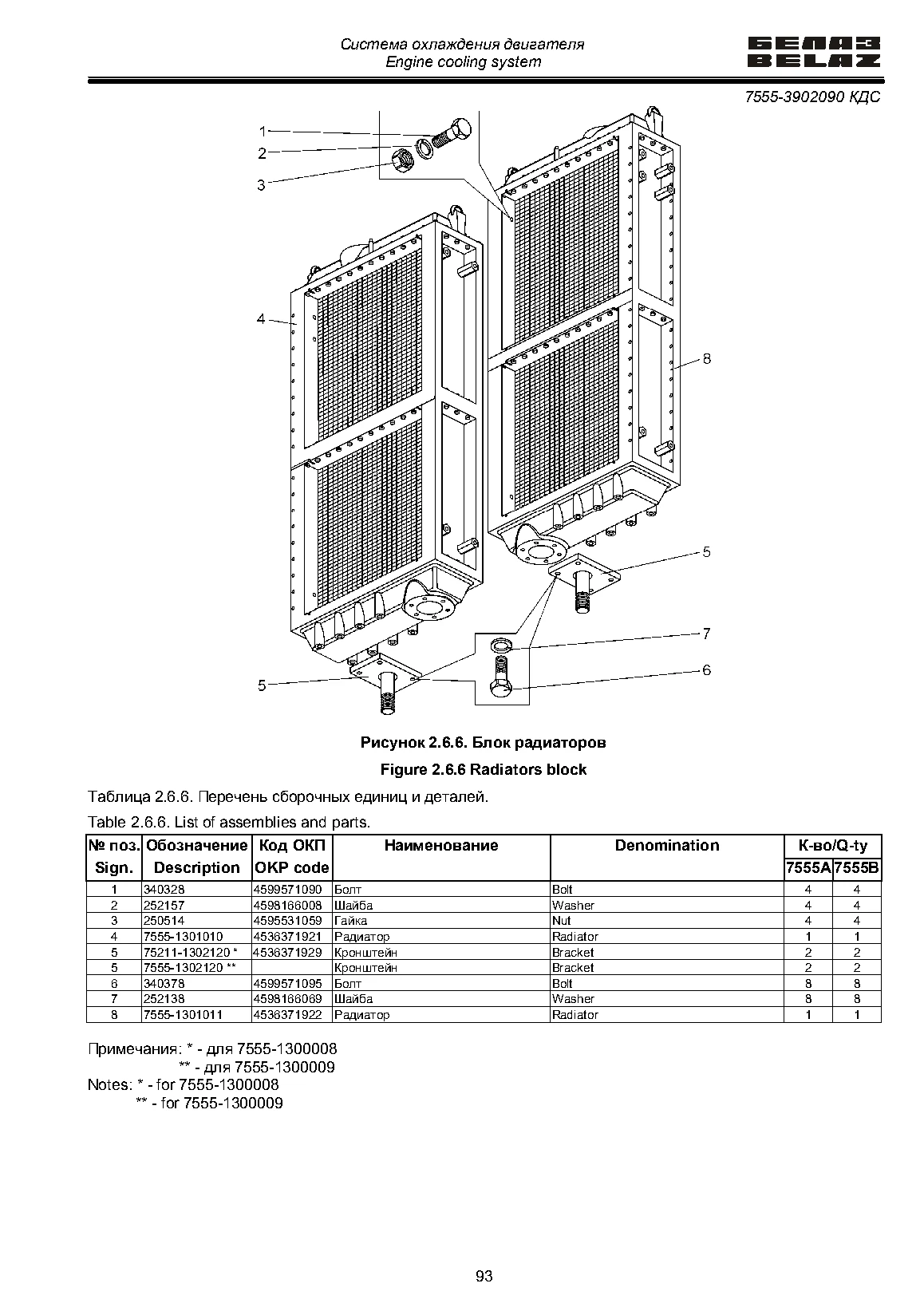

2.6.6 Блок радиаторов
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 340328 | Болт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 2 | 252157 | Шайба | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 3 | 250514 | Гайка | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 4 | 7555-1301010 | Радиатор | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 5 | 75211-1302120 * | Кронштейн | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 5 | 7555-1302120 ** | Кронштейн | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 6 | 340378 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 7 | 252138 | Шайба | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 8 | 7555-1301011 | Радиатор | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 93
