БЕЛАЗ-7555А / БЕЛАЗ-7555В

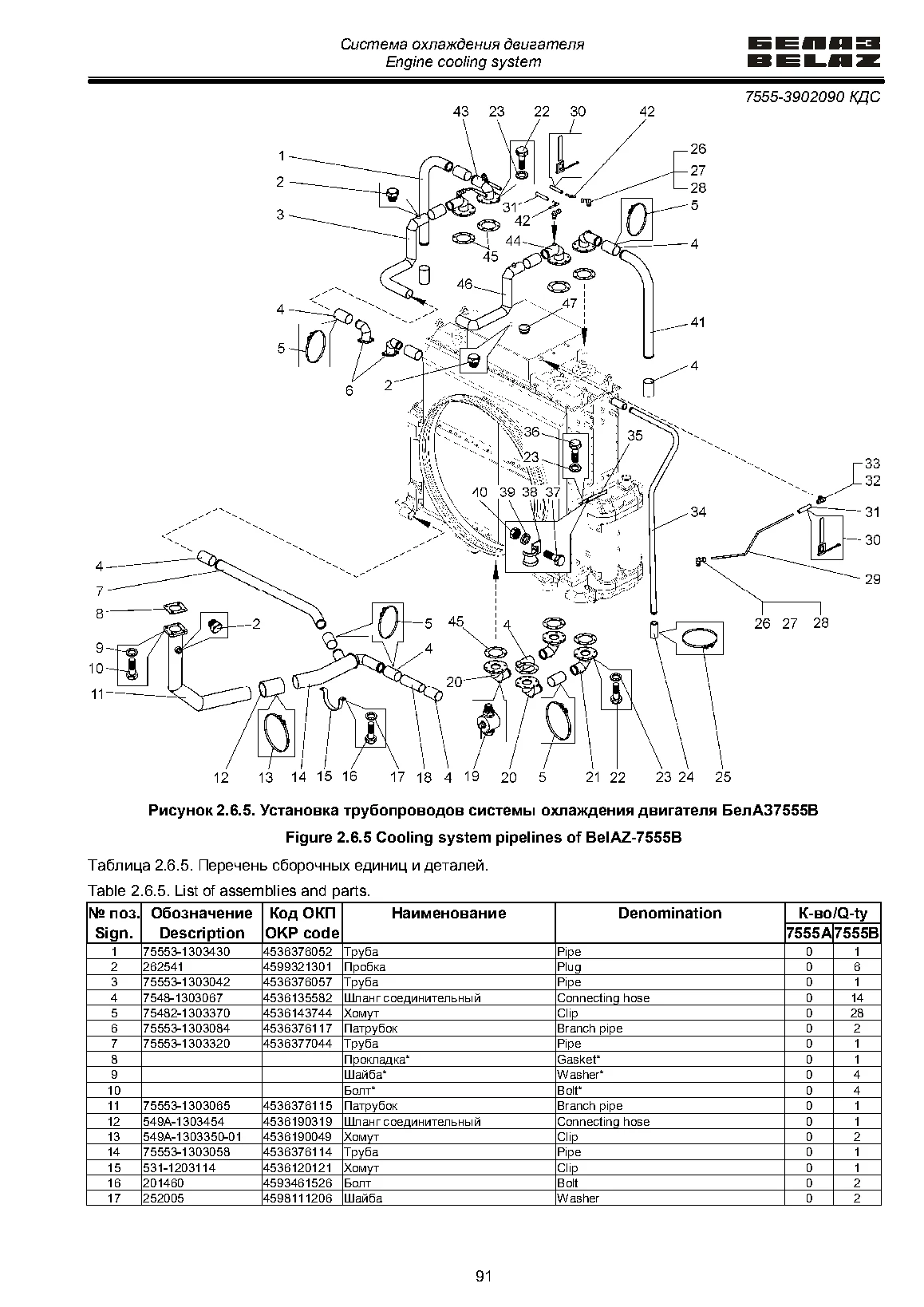

2.6.5 Установка трубопроводов системы охлаждения двигателя БелАЗ7555В
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 75553-1303430 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 2 | 262541 | Пробка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 3 | 75553-1303042 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 4 | 7548-1303067 | Шланг соединительный | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 14 |
Подробнее ↗ | |
| 5 | 75482-1303370 | Хомут | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 28 |
Подробнее ↗ | |
| 6 | 75553-1303084 | Патрубок | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 7 | 75553-1303320 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 11 | 75553-1303065 | Патрубок | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 12 | 549А-1303454 | Шланг соединительный | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 13 | 549А-1303350-01 | Хомут | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 14 | 75553-1303058 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 15 | 531-1203114 | Хомут | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 16 | 201460 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 17 | 252005 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 18 | 75553-1303336 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 19 | 7548-1305020 | Кран | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 5 |
Подробнее ↗ | |
| 20 | 7555-1303201 | Патрубок | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 21 | 7555-1303200 | Патрубок | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 22 | 201458 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 48 |
Подробнее ↗ | |
| 23 | 252135 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 50 |
Подробнее ↗ | |
| 24 | 530-1015818 | Шланг соединительный | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 25 | 75211-1303370 | Хомут | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 26 | 379053 | Угольник | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 5 |
Подробнее ↗ | |
| 27 | 314802 | Муфта | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 28 | 344810 | Гайка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 5 |
Подробнее ↗ | |
| 29 | 78211-1303118 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 30 | 344420 | Хомут | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 10 |
Подробнее ↗ | |
| 31 | 540-1303067 | Шланг соединительный | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 5 |
Подробнее ↗ | |
| 32 | 344525 | Угольник | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 33 | 548А-1303168 | Патрубок | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 34 | 75553-1303085 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 35 | 75553-1303175 | Кронштейн | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 36 | 201456 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 37 | 200319 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 38 | 7521-8609135 | Скоба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 39 | 252136 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 40 | 250512 | Гайка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 41 | 75553-1303433 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 42 | 7548-1311055 | Патрубок | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 43 | 7555-1303240 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 44 | 75553-1303200-10 | Патрубок | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 45 | 549А-1303052 | Прокладка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 46 | 75553-1303031 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 47 | 500А-1304010 | Пробка радиатора | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 91, 92
