БЕЛАЗ-7555А / БЕЛАЗ-7555В

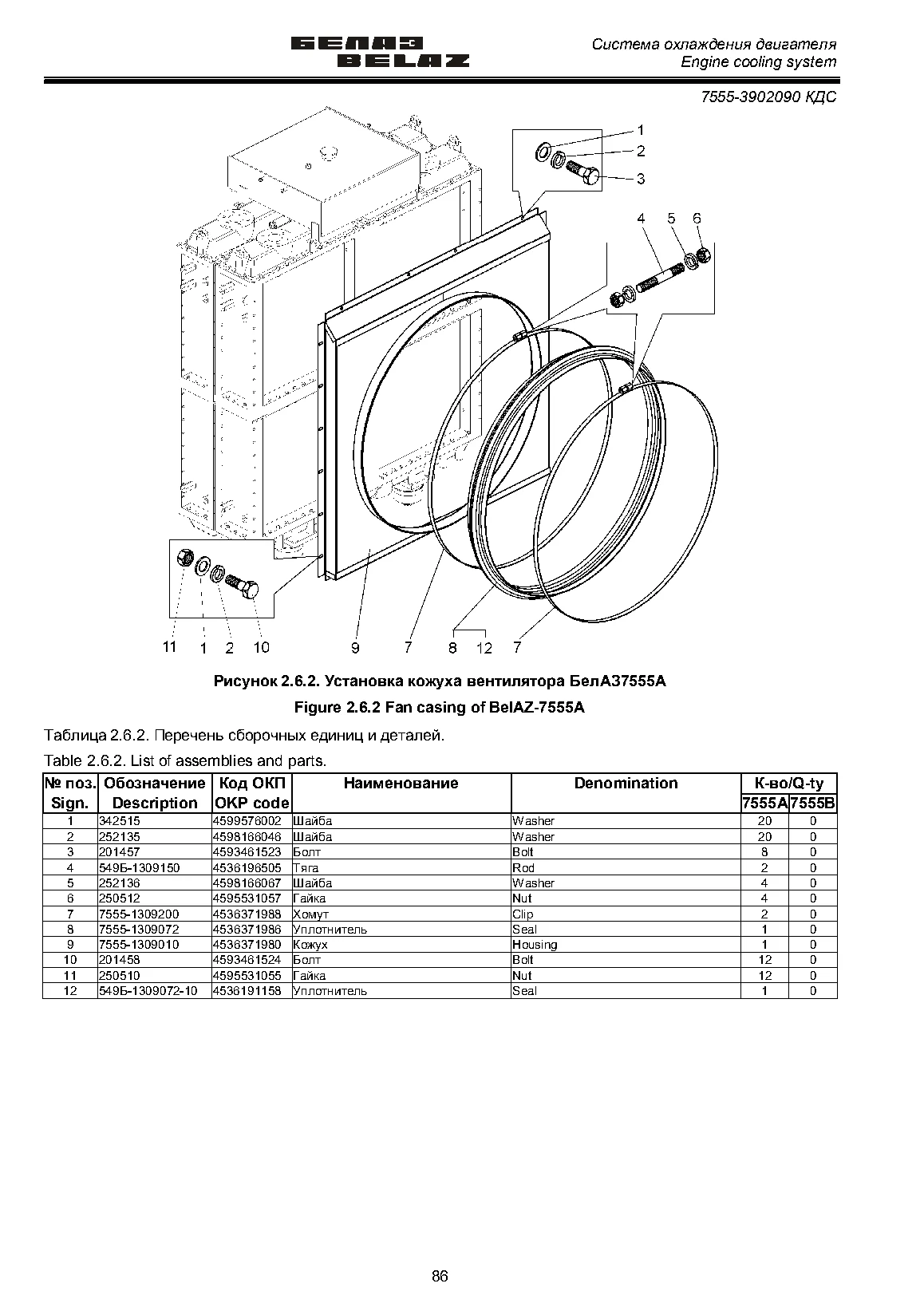

2.6.2 Установка кожуха вентилятора БелАЗ7555А
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 342515 | Шайба | БЕЛАЗ-7555А: 20 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 2 | 252135 | Шайба | БЕЛАЗ-7555А: 20 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 3 | 201457 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 4 | 549Б-1309150 | Тяга | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 5 | 252136 | Шайба | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 6 | 250512 | Гайка | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 7 | 7555-1309200 | Хомут | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 8 | 7555-1309072 | Уплотнитель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 9 | 7555-1309010 | Кожух | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 10 | 201458 | Болт | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 11 | 250510 | Гайка | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 12 | 549Б-1309072-10 | Уплотнитель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 86
