БЕЛАЗ-7555А / БЕЛАЗ-7555В

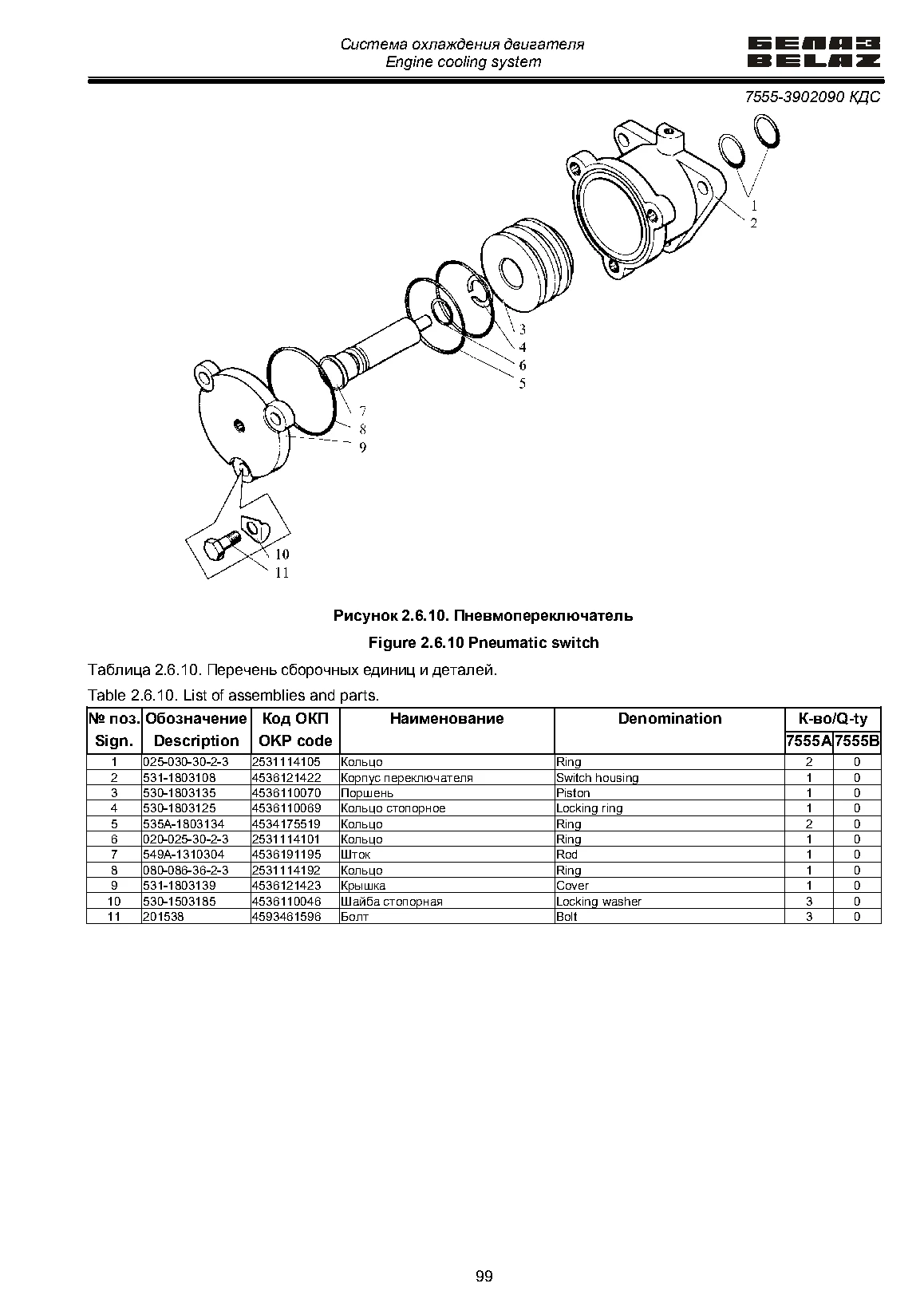

2.6.10 Пневмопереключатель
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 025-030-30-2-3 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 2 | 531-1803108 | Корпус переключателя | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 3 | 530-1803135 | Поршень | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 4 | 530-1803125 | Кольцо стопорное | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 5 | 535А-1803134 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 6 | 020-025-30-2-3 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 7 | 549А-1310304 | Шток | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 8 | 080-086-36-2-3 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 9 | 531-1803139 | Крышка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 10 | 530-1503185 | Шайба стопорная | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 11 | 201538 | Болт | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 0 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 99
