БЕЛАЗ-7555А / БЕЛАЗ-7555В

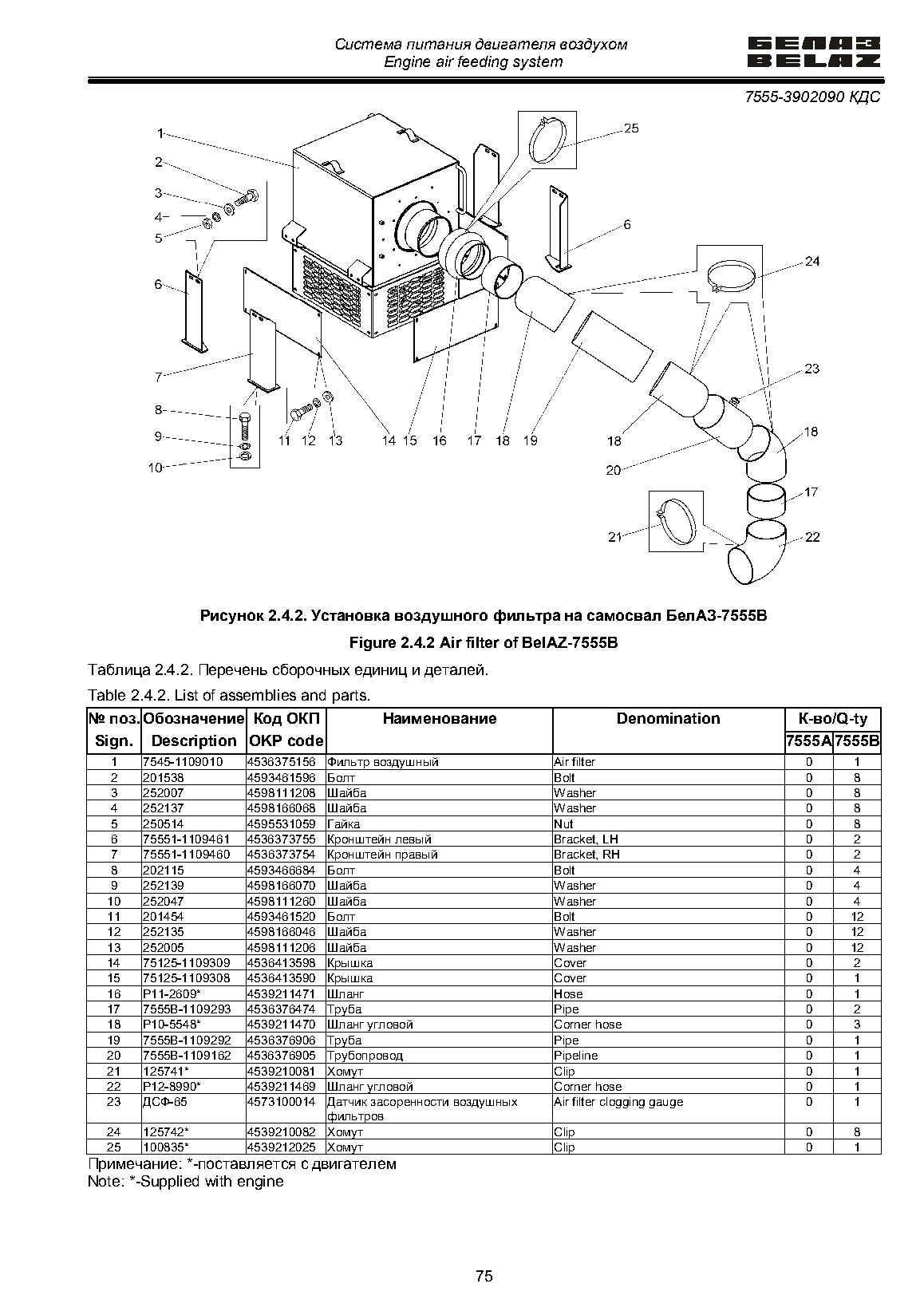

2.4.2 Установка воздушного фильтра на самосвал БелАЗ-7555В
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 7545-1109010 | Фильтр воздушный | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 2 | 201538 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 3 | 252007 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 4 | 252137 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 5 | 250514 | Гайка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 6 | 75551-1109461 | Кронштейн левый | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 7 | 75551-1109460 | Кронштейн правый | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 8 | 202115 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 9 | 252139 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 10 | 252047 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 11 | 201454 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 12 |
Подробнее ↗ | |
| 12 | 252135 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 12 |
Подробнее ↗ | |
| 13 | 252005 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 12 |
Подробнее ↗ | |
| 14 | 75125-1109309 | Крышка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 15 | 75125-1109308 | Крышка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 16 | P11-2609* | Шланг | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 17 | 7555В-1109293 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 18 | P10-5548* | Шланг угловой | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 19 | 7555В-1109292 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 20 | 7555В-1109162 | Трубопровод | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 21 | 125741* | Хомут | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 22 | P12-8990* | Шланг угловой | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 23 | ДСФ-65 | Датчик засоренности воздушных фильтров | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 24 | 125742* | Хомут | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 25 | 100835* | Хомут | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 75
