БЕЛАЗ-7555А / БЕЛАЗ-7555В

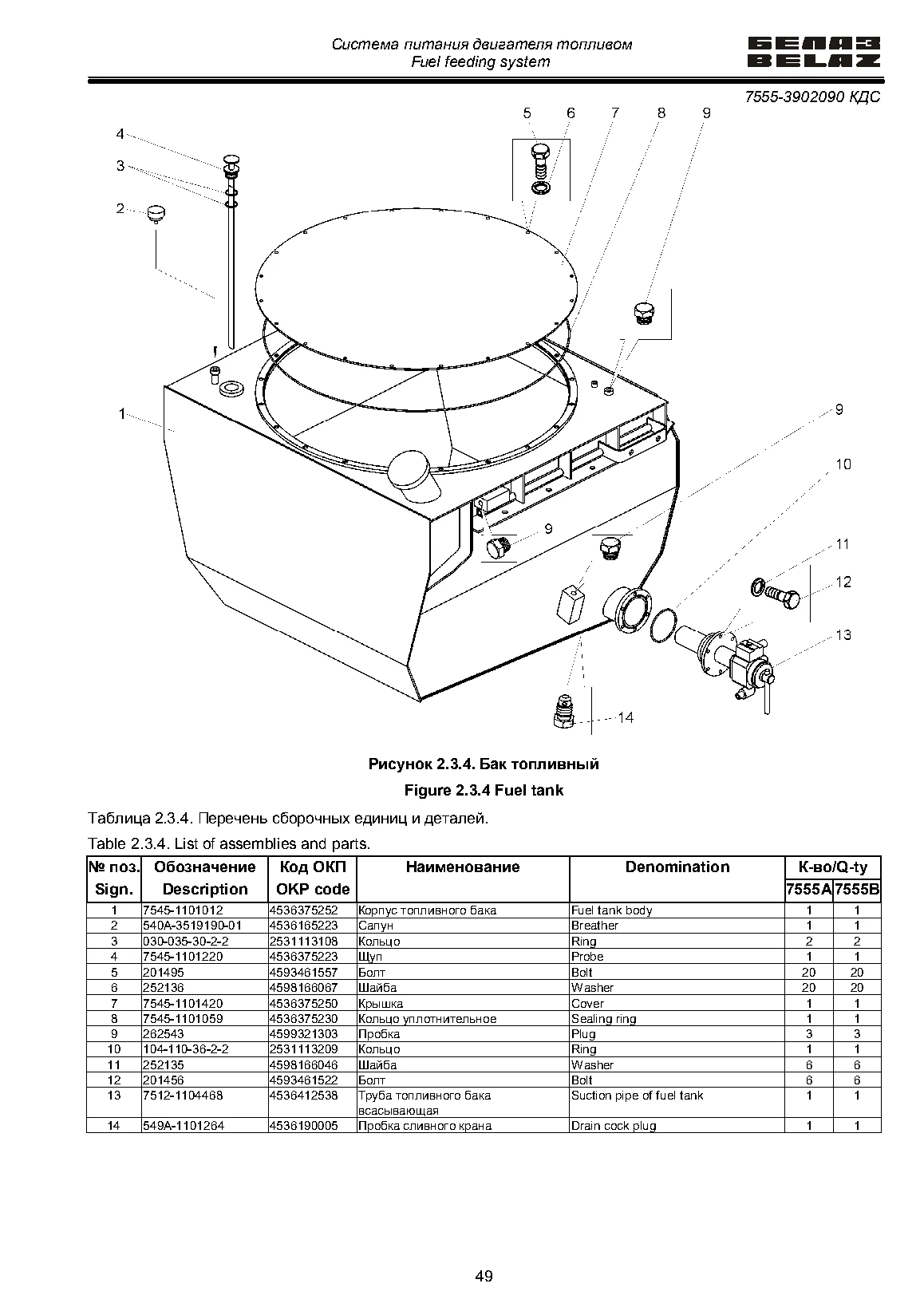

2.3.4 Бак топливный
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 7545-1101012 | Корпус топливного бака | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 2 | 540А-3519190-01 | Сапун | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 3 | 030-035-30-2-2 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 4 | 7545-1101220 | Щуп | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 5 | 201495 | Болт | БЕЛАЗ-7555А: 20 БЕЛАЗ-7555В: 20 |
Подробнее ↗ | |
| 6 | 252136 | Шайба | БЕЛАЗ-7555А: 20 БЕЛАЗ-7555В: 20 |
Подробнее ↗ | |
| 7 | 7545-1101420 | Крышка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 8 | 7545-1101059 | Кольцо уплотнительное | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 9 | 262543 | Пробка | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 10 | 104-110-36-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 11 | 252135 | Шайба | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 12 | 201456 | Болт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 13 | 7512-1104468 | Труба топливного бака всасывающая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 14 | 549А-1101264 | Пробка сливного крана | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 49
