БЕЛАЗ-7555А / БЕЛАЗ-7555В

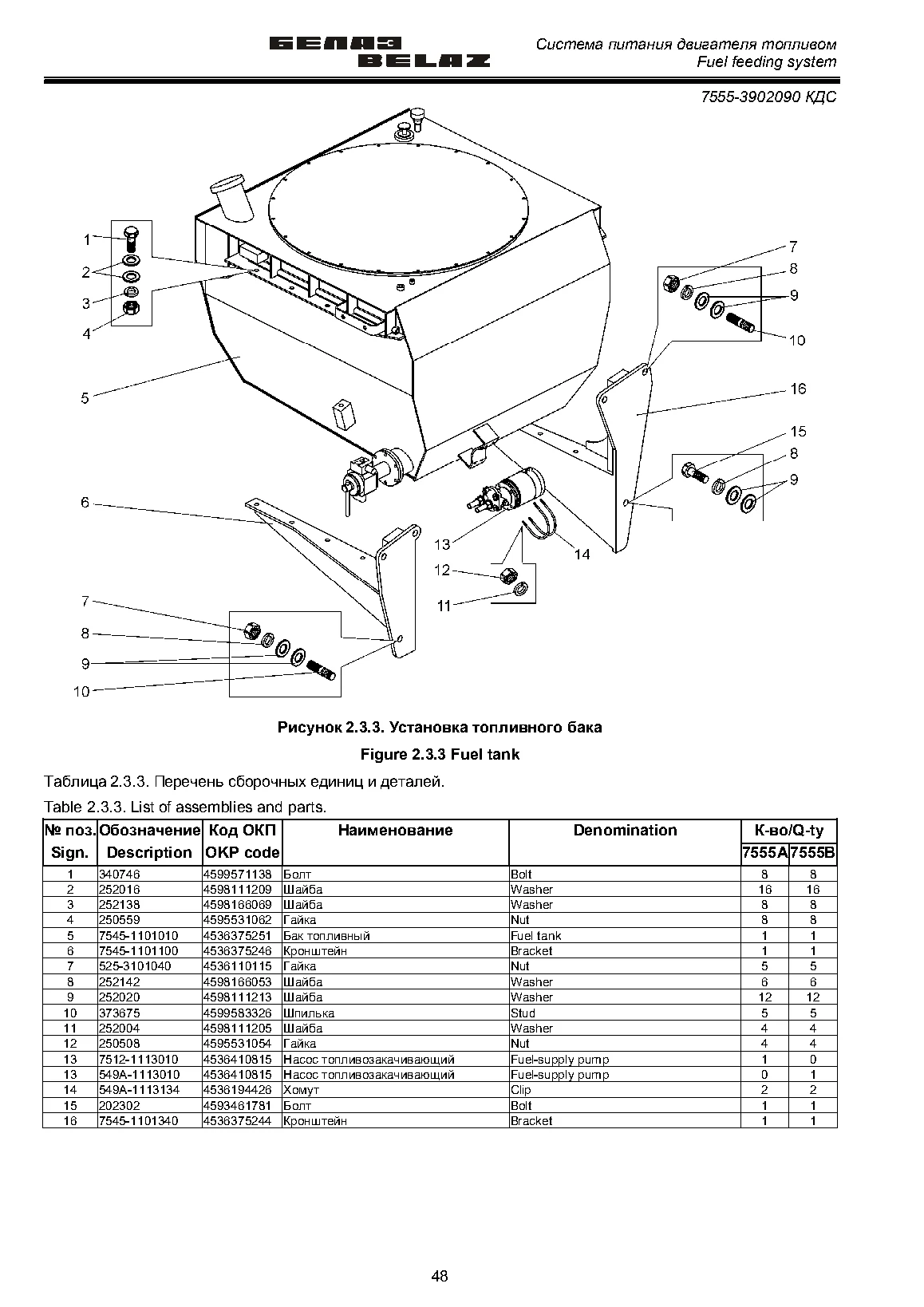

2.3.3 Установка топливного бака
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 340746 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 2 | 252016 | Шайба | БЕЛАЗ-7555А: 16 БЕЛАЗ-7555В: 16 |
Подробнее ↗ | |
| 3 | 252138 | Шайба | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 4 | 250559 | Гайка | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 5 | 7545-1101010 | Бак топливный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 6 | 7545-1101100 | Кронштейн | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 7 | 525-3101040 | Гайка | БЕЛАЗ-7555А: 5 БЕЛАЗ-7555В: 5 |
Подробнее ↗ | |
| 8 | 252142 | Шайба | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 9 | 252020 | Шайба | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 12 |
Подробнее ↗ | |
| 10 | 373675 | Шпилька | БЕЛАЗ-7555А: 5 БЕЛАЗ-7555В: 5 |
Подробнее ↗ | |
| 11 | 252004 | Шайба | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 12 | 250508 | Гайка | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 13 | 7512-1113010 | Насос топливозакачивающий | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 13 | 549А-1113010 | Насос топливозакачивающий | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 14 | 549А-1113134 | Хомут | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 15 | 202302 | Болт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 16 | 7545-1101340 | Кронштейн | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 48
