БЕЛАЗ-7555А / БЕЛАЗ-7555В

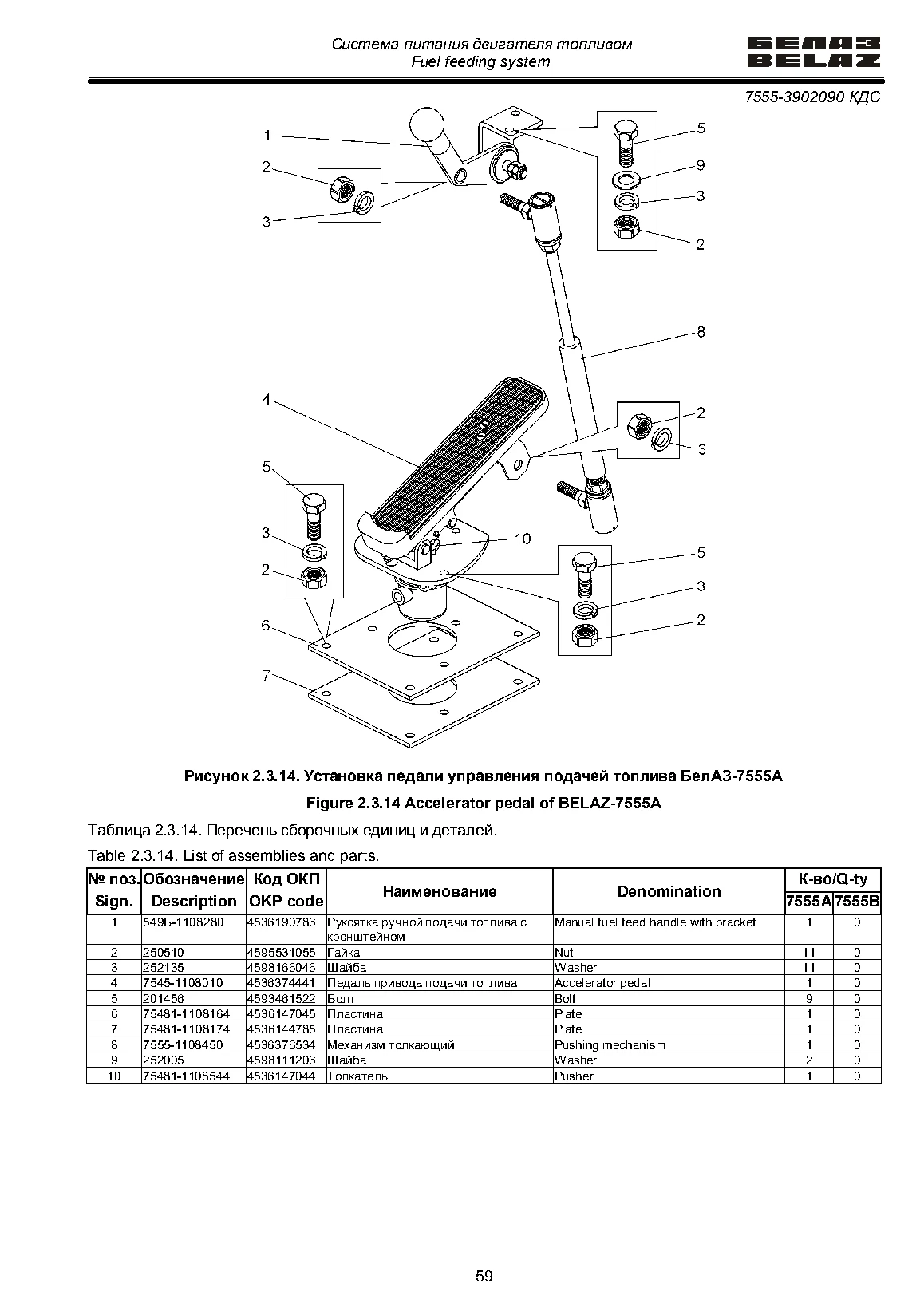

2.3.14 Установка педали управления подачей топлива БелАЗ-7555А
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 549Б-1108280 | Рукоятка ручной подачи топлива с кронштейном | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 2 | 250510 | Гайка | БЕЛАЗ-7555А: 11 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 3 | 252135 | Шайба | БЕЛАЗ-7555А: 11 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 4 | 7545-1108010 | Педаль привода подачи топлива | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 5 | 201456 | Болт | БЕЛАЗ-7555А: 9 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 6 | 75481-1108164 | Пластина | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 7 | 75481-1108174 | Пластина | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 8 | 7555-1108450 | Механизм толкающий | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 9 | 252005 | Шайба | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 10 | 75481-1108544 | Толкатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 59
