БЕЛАЗ-7555А / БЕЛАЗ-7555В

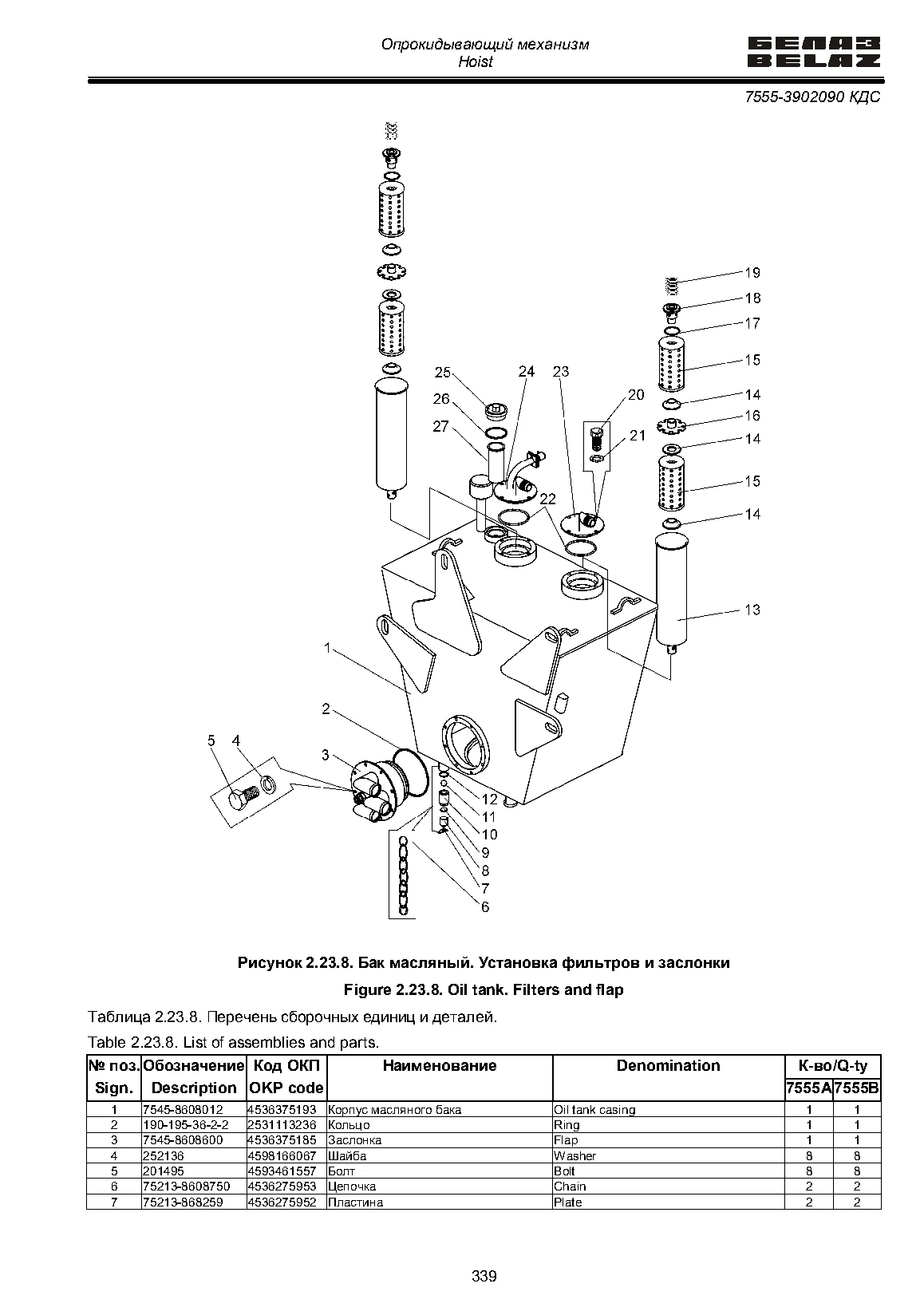

2.23.8 Бак масляный. Установка фильтров и заслонки
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 7545-8608012 | Корпус масляного бака | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 2 | 190-195-36-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 3 | 7545-8608600 | Заслонка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 4 | 252136 | Шайба | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 5 | 201495 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 6 | 75213-8608750 | Цепочка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 7 | 75213-868259 | Пластина | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 8 | 7513-8608422 | Крышка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 9 | 7513-8608418 | Прокладка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 10 | 7513-8608400 | Нипель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 11 | 22,225-60+_150 | Шарик | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 12 | 030-035-30-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 13 | 7512-8608137 | Корпус фильтра | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 14 | 549-8608647 | Уплотнитель | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 15 | 635-1-03 УХЛ-2 | Элемент фильтрующий | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 16 | 549-8608160 | Трубка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 17 | 056-062-36-2-2 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 18 | 549-8608440 | Клапан | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 19 | 7548-1712432 | Пружина | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 20 | 201538 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 21 | 252137 | Шайба | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 22 | 115-125-58-2-2 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 23 | 7545-8608125 | Крышка фильтра | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 24 | 7545-8608110 | Крышка фильтра | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 25 | 540-1304118 | Пробка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 26 | 540-1304090-01 | Прокладка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 27 | 527-8608157 | Корпус фильтра с сеткой | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 339, 340
