БЕЛАЗ-7555А / БЕЛАЗ-7555В

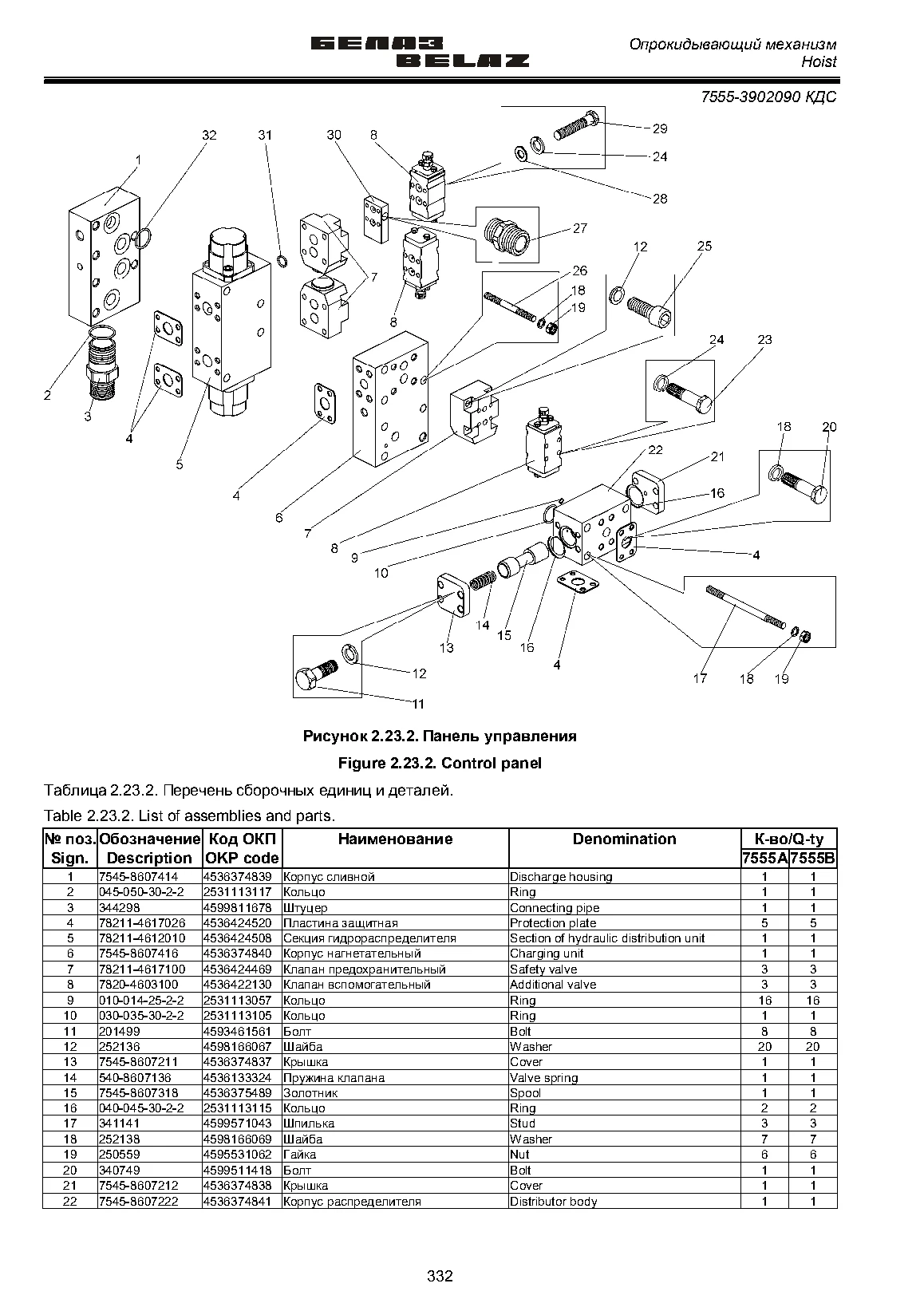

2.23.2 Панель управления
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 7545-8607414 | Корпус сливной | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 2 | 045-050-30-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 3 | 344298 | Штуцер | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 4 | 78211-4617026 | Пластина защитная | БЕЛАЗ-7555А: 5 БЕЛАЗ-7555В: 5 |
Подробнее ↗ | |
| 5 | 78211-4612010 | Секция гидрораспределителя | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 6 | 7545-8607416 | Корпус нагнетательный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 7 | 78211-4617100 | Клапан предохранительный | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 8 | 7820-4603100 | Клапан вспомогательный | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 9 | 010-014-25-2-2 | Кольцо | БЕЛАЗ-7555А: 16 БЕЛАЗ-7555В: 16 |
Подробнее ↗ | |
| 10 | 030-035-30-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 11 | 201499 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 12 | 252136 | Шайба | БЕЛАЗ-7555А: 20 БЕЛАЗ-7555В: 20 |
Подробнее ↗ | |
| 13 | 7545-8607211 | Крышка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 14 | 540-8607136 | Пружина клапана | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 15 | 7545-8607318 | Золотник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 16 | 040-045-30-2-2 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 17 | 341141 | Шпилька | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 18 | 252138 | Шайба | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 7 |
Подробнее ↗ | |
| 19 | 250559 | Гайка | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 20 | 340749 | Болт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 21 | 7545-8607212 | Крышка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 22 | 7545-8607222 | Корпус распределителя | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 23 | 200263 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 24 | 252155 | Шайба | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 12 |
Подробнее ↗ | |
| 25 | 341346 | Винт | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 12 |
Подробнее ↗ | |
| 26 | 341140 | Шпилька | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 27 | 379497 | Ниппель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 28 | 252005 | Шайба | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 29 | 201469 | Болт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 30 | 78211-4612217 | Плита переходная | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 31 | 020-025-30-2-2 | Кольцо | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 32 | 036-041-30-2-2 | Кольцо | БЕЛАЗ-7555А: 9 БЕЛАЗ-7555В: 9 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 332, 333
