БЕЛАЗ-7555А / БЕЛАЗ-7555В

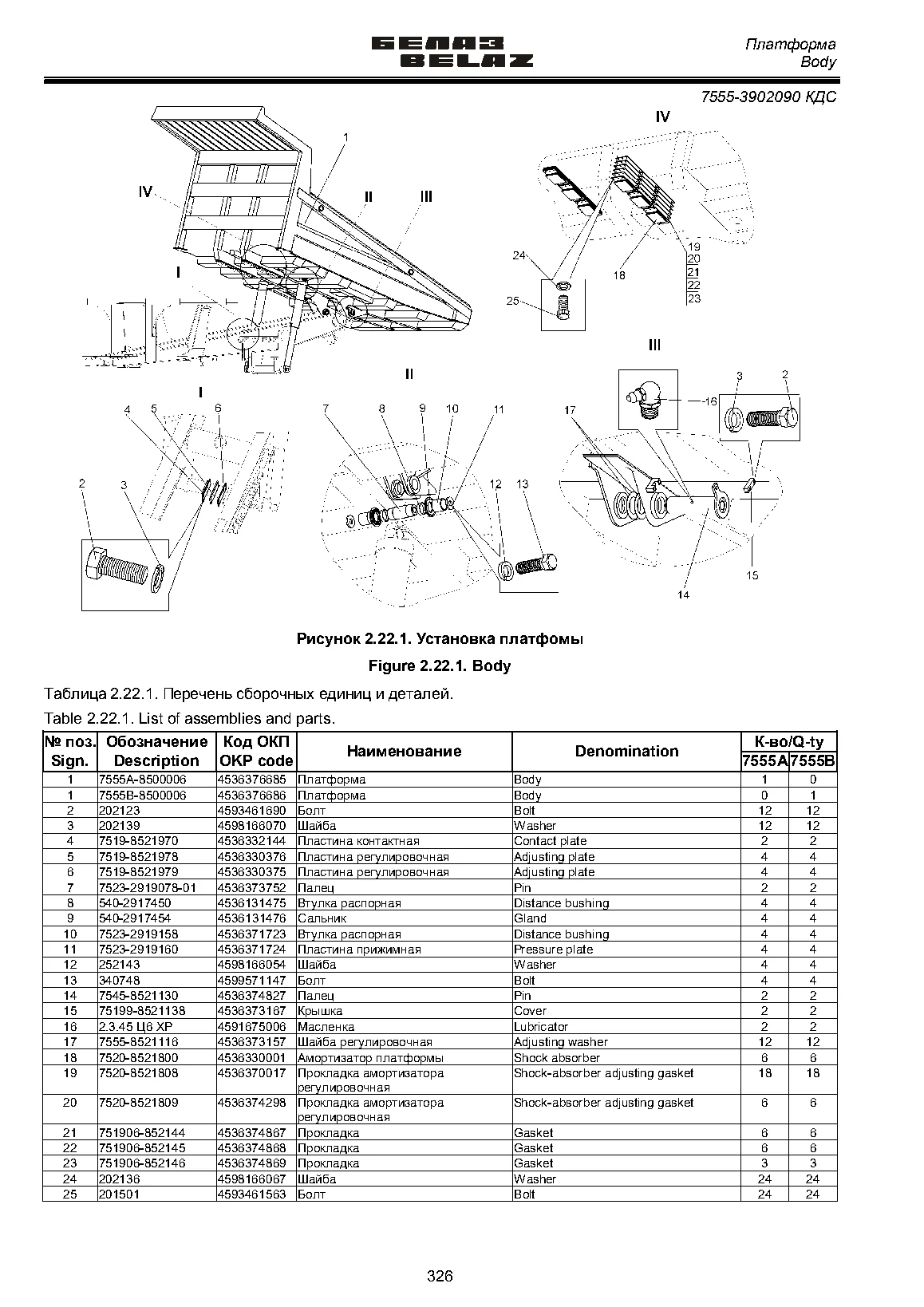

2.22.1 Установка платфомы
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 7555А-8500006 | Платформа | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 1 | 7555В-8500006 | Платформа | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 2 | 202123 | Болт | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 12 |
Подробнее ↗ | |
| 3 | 202139 | Шайба | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 12 |
Подробнее ↗ | |
| 4 | 7519-8521970 | Пластина контактная | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 5 | 7519-8521978 | Пластина регулировочная | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 6 7 | 7519-8521979 | Пластина регулировочная | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 8 | 540-2917450 | Втулка распорная | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 9 | 540-2917454 | Сальник | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 10 | 7523-2919158 | Втулка распорная | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 11 | 7523-2919160 | Пластина прижимная | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 12 | 252143 | Шайба | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 13 | 340748 | Болт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 14 | 7545-8521130 | Палец | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 15 | 75199-8521138 | Крышка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 16 | 2.3.45 Ц6 ХР | Масленка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 17 | 7555-8521116 | Шайба регулировочная | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 12 |
Подробнее ↗ | |
| 18 | 7520-8521800 | Амортизатор платформы | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 19 | 7520-8521808 | Прокладка амортизатора регулировочная | БЕЛАЗ-7555А: 18 БЕЛАЗ-7555В: 18 |
Подробнее ↗ | |
| 20 | 7520-8521809 | Прокладка амортизатора регулировочная | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 21 | 751906-852144 | Прокладка | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 22 | 751906-852145 | Прокладка | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 23 | 751906-852146 | Прокладка | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 24 | 202136 | Шайба | БЕЛАЗ-7555А: 24 БЕЛАЗ-7555В: 24 |
Подробнее ↗ | |
| 25 | 201501 | Болт | БЕЛАЗ-7555А: 24 БЕЛАЗ-7555В: 24 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 326
