БЕЛАЗ-7555А / БЕЛАЗ-7555В

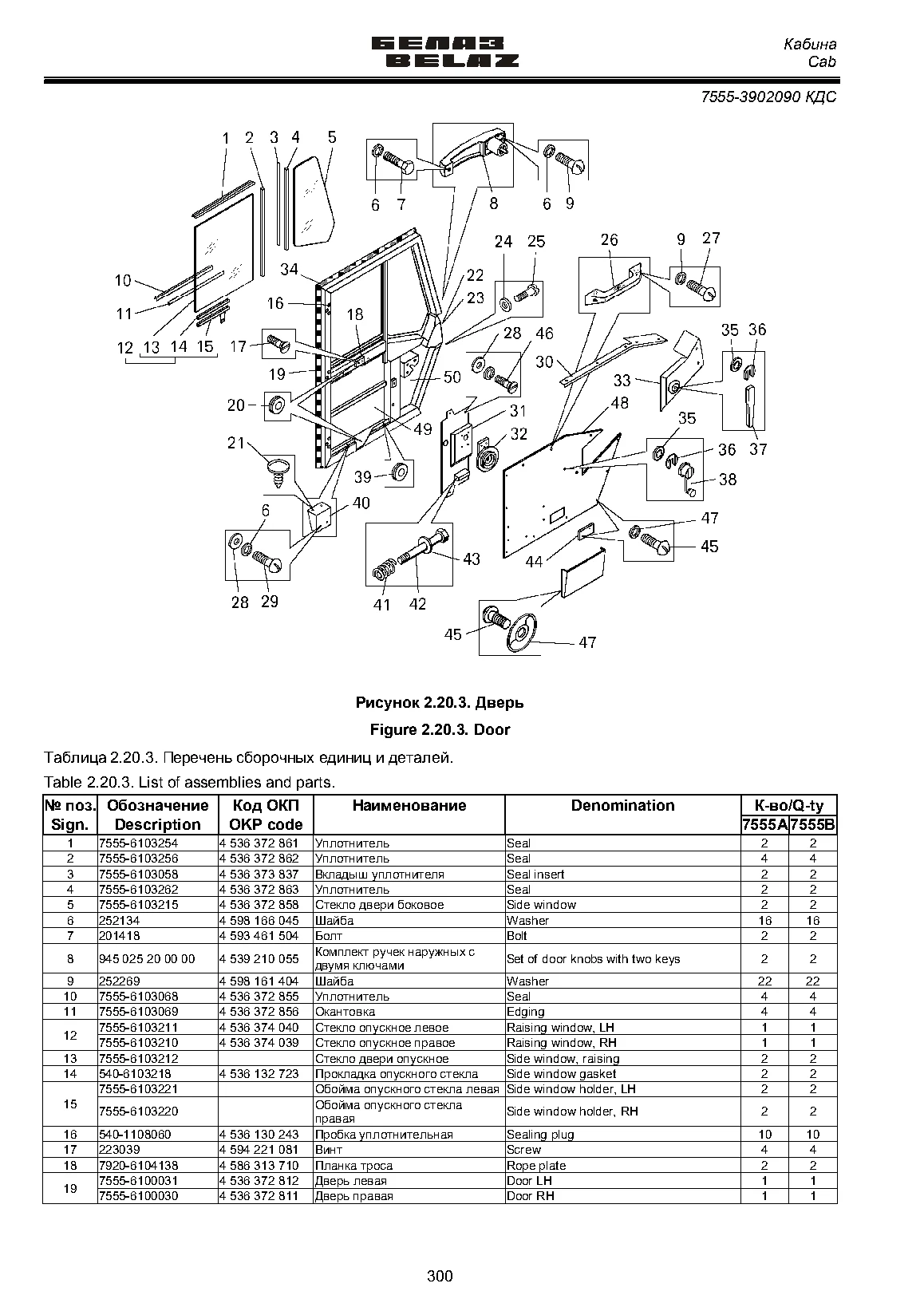

2.20.3 Дверь
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 7555-6103254 | Уплотнитель | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 2 | 7555-6103256 | Уплотнитель | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 3 | 7555-6103058 | Вкладыш уплотнителя | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 4 | 7555-6103262 | Уплотнитель | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 5 | 7555-6103215 | Стекло двери боковое | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 6 | 252134 | Шайба | БЕЛАЗ-7555А: 16 БЕЛАЗ-7555В: 16 |
Подробнее ↗ | |
| 7 | 201418 | Болт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 8 | 945 025 20 00 00 | Комплект ручек наружных с двумя ключами | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 9 | 252269 | Шайба | БЕЛАЗ-7555А: 22 БЕЛАЗ-7555В: 22 |
Подробнее ↗ | |
| 10 | 7555-6103068 | Уплотнитель | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 11 | 7555-6103069 | Окантовка | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 12 | 7555-6103211 | Стекло опускное левое | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 13 | 7555-6103212 | Стекло двери опускное | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 14 | 540-6103218 | Прокладка опускного стекла | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 15 | 7555-6103221 | Обойма опускного стекла левая | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 16 | 540-1108060 | Пробка уплотнительная | БЕЛАЗ-7555А: 10 БЕЛАЗ-7555В: 10 |
Подробнее ↗ | |
| 17 | 223039 | Винт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 18 | 7920-6104138 | Планка троса | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 19 | 7555-6100031 | Дверь левая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 20 | 5336-6104126 | Ролик верхний | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 21 | 212-8402036 | Буфер капота | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 22 | 01 93 00 00 00 | Замок двери левый | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 23 | 03 93 00 00 00 | Привод замка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 24 | 252214 | Шайба | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 25 | 223064 | Винт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 26 | 75481-6105250 | Ручка двери внутренняя | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 27 | 220109 | Винт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 28 | 252004 | Шайба | БЕЛАЗ-7555А: 16 БЕЛАЗ-7555В: 16 |
Подробнее ↗ | |
| 29 | 224624 | Винт | БЕЛАЗ-7555А: 24 БЕЛАЗ-7555В: 24 |
Подробнее ↗ | |
| 30 | 7555-6102091 | Держатель обивки левый | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 31 | 7555-6104141 | Кронштейн левый | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 32 | 5336-6104011 | Стеклоподъемник левый | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 33 | 7555-6102031 | Накладка левая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 34 | 7555-6107020 | Уплотнитель двери | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 35 | 5336-6105184-10 | Розетка ручки | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 36 | 5336-6104069 | Облицовка ручки | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 37 | 64221-6105182-01 | Ручка привода замка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 38 | 945 025 14 00 | Ручка стеклоподъемника | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 39 | 6422-6104076 | Ролик стеклоподъемника | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 40 | 7555-6103360 | Ограничитель стекла | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 41 | 540-3405118 | Пружина | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 42 | 7920-6104082 | Ось натяжная | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 43 | 252006 | Шайба | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 44 | 7555-6102040 | Накладка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 45 | 240620 | Винт | БЕЛАЗ-7555А: 34 БЕЛАЗ-7555В: 34 |
Подробнее ↗ | |
| 46 | 220103 | Винт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 47 | 252317 | Шайба | БЕЛАЗ-7555А: 34 БЕЛАЗ-7555В: 34 |
Подробнее ↗ | |
| 48 | 7555-6102011 | Обивка двери левая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 49 | 7555-6112024 | Прокладка | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 50 | 7555-6112025 | Прокладка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 300, 301
