БЕЛАЗ-7555А / БЕЛАЗ-7555В

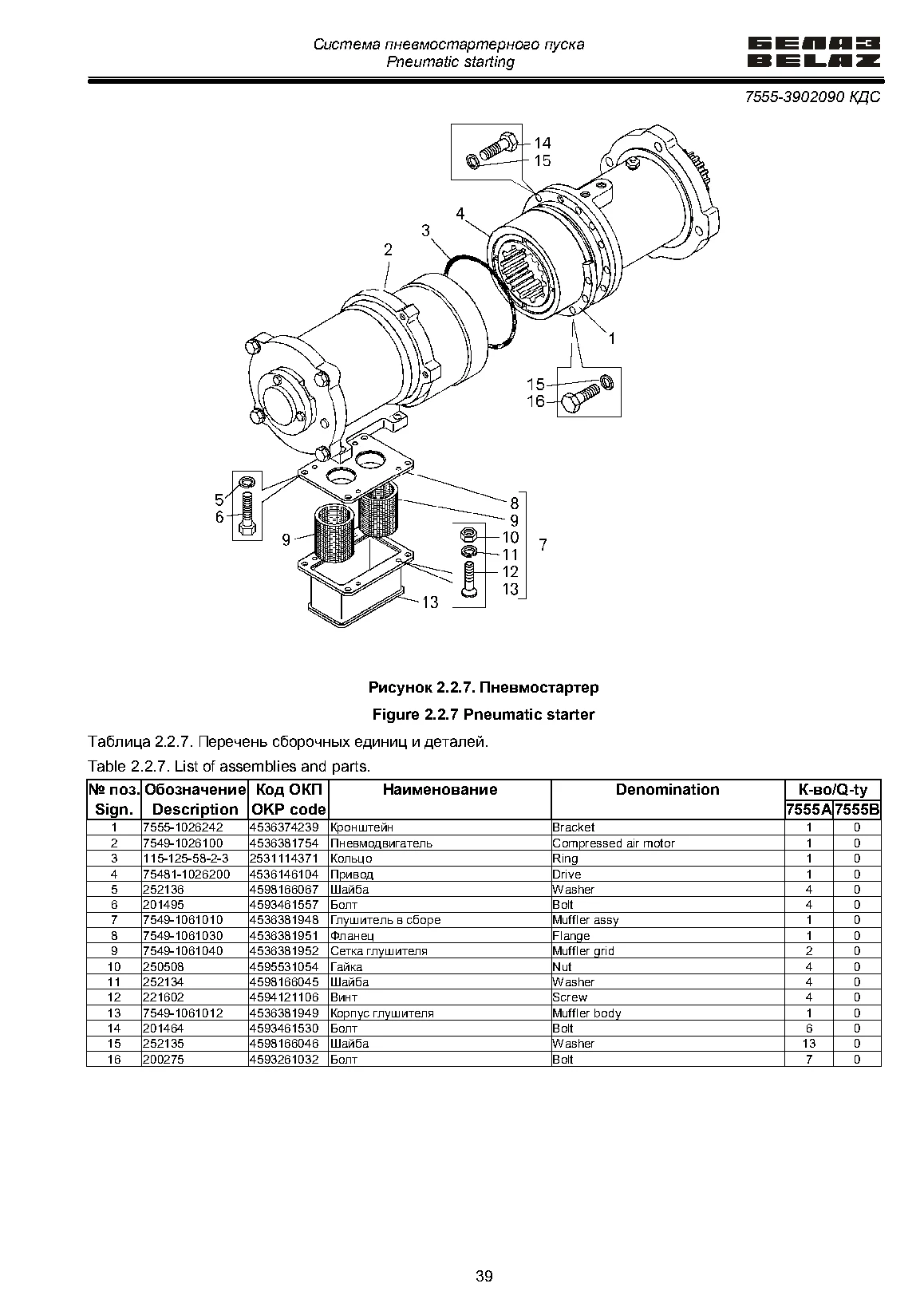

2.2.7 Пневмостартер
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 7555-1026242 | Кронштейн | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 2 | 7549-1026100 | Пневмодвигатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 3 | 115-125-58-2-3 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 4 | 75481-1026200 | Привод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 5 | 252136 | Шайба | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 6 | 201495 | Болт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 7 | 7549-1061010 | Глушитель в сборе | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 8 | 7549-1061030 | Фланец | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 9 | 7549-1061040 | Сетка глушителя | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 10 | 250508 | Гайка | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 11 | 252134 | Шайба | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 12 | 221602 | Винт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 13 | 7549-1061012 | Корпус глушителя | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 14 | 201464 | Болт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 15 | 252135 | Шайба | БЕЛАЗ-7555А: 13 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 16 | 200275 | Болт | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 0 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 39
