БЕЛАЗ-7555А / БЕЛАЗ-7555В

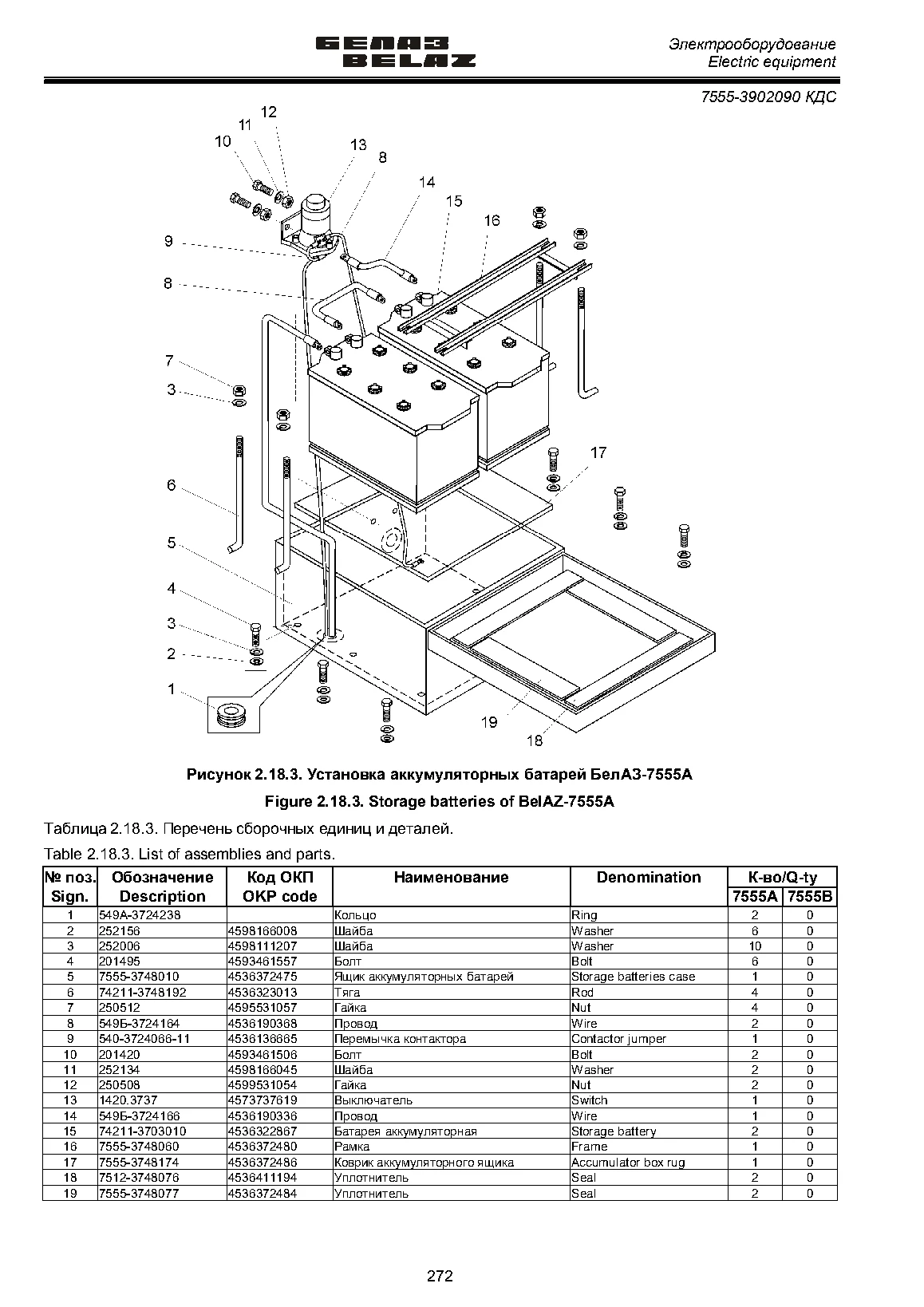

2.18.3 Установка аккумуляторных батарей БелАЗ-7555А
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 549А-3724238 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 2 | 252156 | Шайба | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 3 | 252006 | Шайба | БЕЛАЗ-7555А: 10 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 4 | 201495 | Болт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 5 | 7555-3748010 | Ящик аккумуляторных батарей | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 6 | 74211-3748192 | Тяга | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 7 | 250512 | Гайка | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 8 | 549Б-3724164 | Провод | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 9 | 540-3724066-11 | Перемычка контактора | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 10 | 201420 | Болт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 11 | 252134 | Шайба | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 12 | 250508 | Гайка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 13 | 1420.3737 | Выключатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 14 | 549Б-3724166 | Провод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 15 | 74211-3703010 | Батарея аккумуляторная | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 16 | 7555-3748060 | Рамка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 17 | 7555-3748174 | Коврик аккумуляторного ящика | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 18 | 7512-3748076 | Уплотнитель | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 19 | 7555-3748077 | Уплотнитель | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
Источник: 7555-3902090 КДС; страницы PDF 272
