БЕЛАЗ-7555А / БЕЛАЗ-7555В
2.18.10 Панель приборов БелАЗ-7555А
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 3812.3710-10.47 | Выключатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 2 | 7920-3710050 | Выключатель жалюзи | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 3 | 3812.3710-10.11 | Выключатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 4 | 67.3710.02 | Выключатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 6 | 7555-3710080 | Выключатель блокировки опускания платформы | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 7 | УК171-01-УХЛ | Приемник указателя температуры | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 8 | УК170-03-УХЛ | Приемник указателя давления | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 9 | 2302.3803 | Блок контрольных ламп | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 10 | 16.3810 | Приемник указателя давления | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 11 | 75481-3710060 | Выключатель дублирующего привода | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 12 | 32.3710 | Выключатель аварийной сигнализации | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 13 | 755551-3903062 | Табличка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 14 | 22123803-17 | Контрольная лампа | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 15 | 22123803-16 | Контрольная лампа | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 16 | 2212.3803-07 | Контрольная лампа | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 17 | 22123803-31 | Контрольная лампа | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 18 | 75481-3903168 | Табличка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 19 | 22123803-23 | Контрольная лампа | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 20 | 22123803-19 | Контрольная лампа | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 21 | ЕИРВ467845008 | Индикатор | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 22 | ВК416-Б-01 | Выключатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 23 | 4555-3805020 | Щиток приборов правый | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 24 | 2037Э3 | Индикатор | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 25 | ВК316Б-3708 | Защитное устройство | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 26 | ВК856 | Замок-выключатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 27 | П147-3709 | Переключатель отопителя кабины | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 28 | 5336-3710015 | Рамка выключателя | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 29 | 7920-3710052 | Выключатель ГМП | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 30 | 581.3710-01 | Переключатель света | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 31 | 3812.3710-10.15 | Выключатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 32 | 75481-3903302 | Табличка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 33 | 11.3704 | Выключатель кнопочный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 34 | 11.3811010А | Указатель тока | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 35 | СП153УХЛ | Указатель спидометра | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 36 | 121.3813-УХЛ | Тахометр | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 37 | 4555-3805030 | Щиток приборов средний | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 38 | 11.3810 | Приемник указателя давления | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 39 | П602УХЛ | Переключатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 40 | 4555-3805021 | Щиток приборов левый | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 41 | А24-2 | Лампа | БЕЛАЗ-7555А: 17 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 42 | ЛВ211-329 | Патрон лампы | БЕЛАЗ-7555А: 17 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 43 | 220051 | Винт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 44 | 220004 | Винт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 45 | 250458 | Гайка | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 46 | 252130 | Шайба | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 47 | 226424 | Винт | БЕЛАЗ-7555А: 10 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 48 | 500А-3709013 | Ручка выключателя | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 49 | 341425 | Винт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 50 | 250513 | Гайка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.

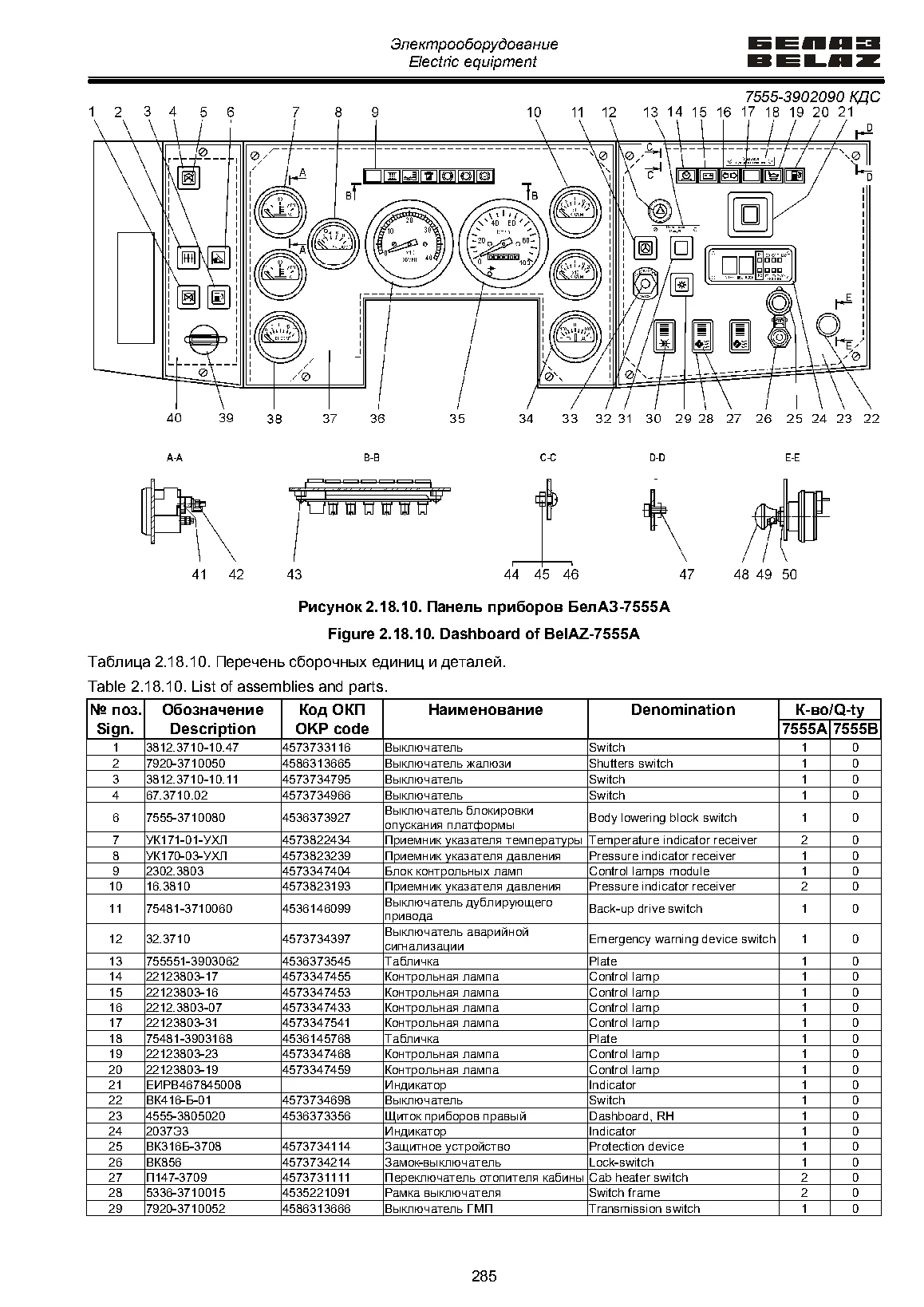

Источник: 7555-3902090 КДС; страницы PDF 285, 286
