БЕЛАЗ-7555А / БЕЛАЗ-7555В
2.18.1 Монтаж проводов на шасси БелАЗ-7555А
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 201418 | Болт | БЕЛАЗ-7555А: 70 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 2 | 549А-3724395 | Прокладка | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 3 | 252134 | Шайба | БЕЛАЗ-7555А: 84 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 4 | 379160 | Кляммер | БЕЛАЗ-7555А: 9 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 5 | 7545-3724044 | Жгут проводов между фар | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 6 | ПС-12 | Панель соединительная | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 7 | 220109 | Винт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 8 | 252004 | Шайба | БЕЛАЗ-7555А: 10 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 9 | 315406 | Кляммер | БЕЛАЗ-7555А: 13 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 10 | 548А-11046969-01 | Прокладка | БЕЛАЗ-7555А: 23 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 11 | ДУЖ 105П-03-24В-1А-01 | Датчик | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 12 | 7522-3724072 | Колпак защитный | БЕЛАЗ-7555А: 30 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 13 | 7540А-3724218 | Перемычка | БЕЛАЗ-7555А: 5 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 14 | 7540А-3747290 | Диод с перемычкой | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 15 | 220103 | Винт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 16 | 7555-3741232 | Крышка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 17 | 7545-3724026 | Жгут проводов фар | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 18 | 344618 | Кляммер | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 19 | 540-3724090-02* | Провод соединения двигателя с рамой | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 20 | 340268 | Болт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 21 | 252007 | Шайба | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 22 | 252157 | Шайба | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 23 | 201495 | Болт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 24 | 252006 | Шайба | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 25 | 252136 | Шайба | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 26 | 344601 | Кляммер | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 27 | 7545-3724300 | Жгут проводов по двигателю | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 28 | ДСФ-65 | Датчик | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 29 | 540-1712534 | Прокладка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 30 | 540А-3724044 | Чехол защитный | БЕЛАЗ-7555А: 9 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 31 | 315412 | Кляммер | БЕЛАЗ-7555А: 10 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 32 | ТМ 100В | Датчик температуры | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 33 | ТМ 111 | Датчик сигнализатора температуры | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 34 | 7421-3724246 | Перемычка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 35 | 250508 | Гайка | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 36 | 7545-3724028 | Жгут проводов выключателя "массы" | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 37 | 344621 | Кляммер | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 38 | 549А-3724392 | Прокладка | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 39 | 379198 | Кляммер | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 40 | 549А-3724394 | Прокладка | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 41 | 201420 | Болт | БЕЛАЗ-7555А: 9 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 42 | 18.3829010 | Датчик давления | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 43 | 379169 | Кляммер | БЕЛАЗ-7555А: 9 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 44 | 540А-1104519-01 | Прокладка | БЕЛАЗ-7555А: 32 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 45 | 549Б-3724244 | Перемычка | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 46 | 315407 | Кляммер | БЕЛАЗ-7555А: 23 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 47 | 549Б-3724245 | Перемычка | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 48 | 201456 | Болт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 49 | 250510 | Гайка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 50 | 252005 | Шайба | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 51 | 252135 | Шайба | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 52 | 75481-3724289 | Провод дублирующего привода руля | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 53 | 75231-3724502 | Кронштейн | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 54 | 549Б-3724210 | Перемычка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 55 | 525-3506210 | Втулка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 56 | УП101-Б1 | Повторитель боковой указателя поворотов | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 57 | ДУЖ 105Д-13-24В-1А-01 | Датчик | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 58 | 250464 | Гайка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 59 | 549А-3716046 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 60 | ДУЖ 105Д-03-24В-1А-01 | Датчик | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 61 | ВК-12Б | Выключатель света | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 62 | 11.3829010 | Датчик давления | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 63 | 7806-1712918 | Переходник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 64 | 549Б-3747290 | Диод с перемычкой | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 65 | ДАДМ-02 | Датчик | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 66 | 540-2917144 | Прокладка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 67 | 19.3828 | Датчик температуры | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 68 | ТМ59-6000-38 | Наконечник резиновый | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 69 | 549Б-3724240 | Перемычка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 70 | 7545-3710040 | Выключатель | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 71 | 7545-3724030 | Жгут проводов по лонжерону | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ | |
| 72 | ФП131-Б | Фонарь | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.

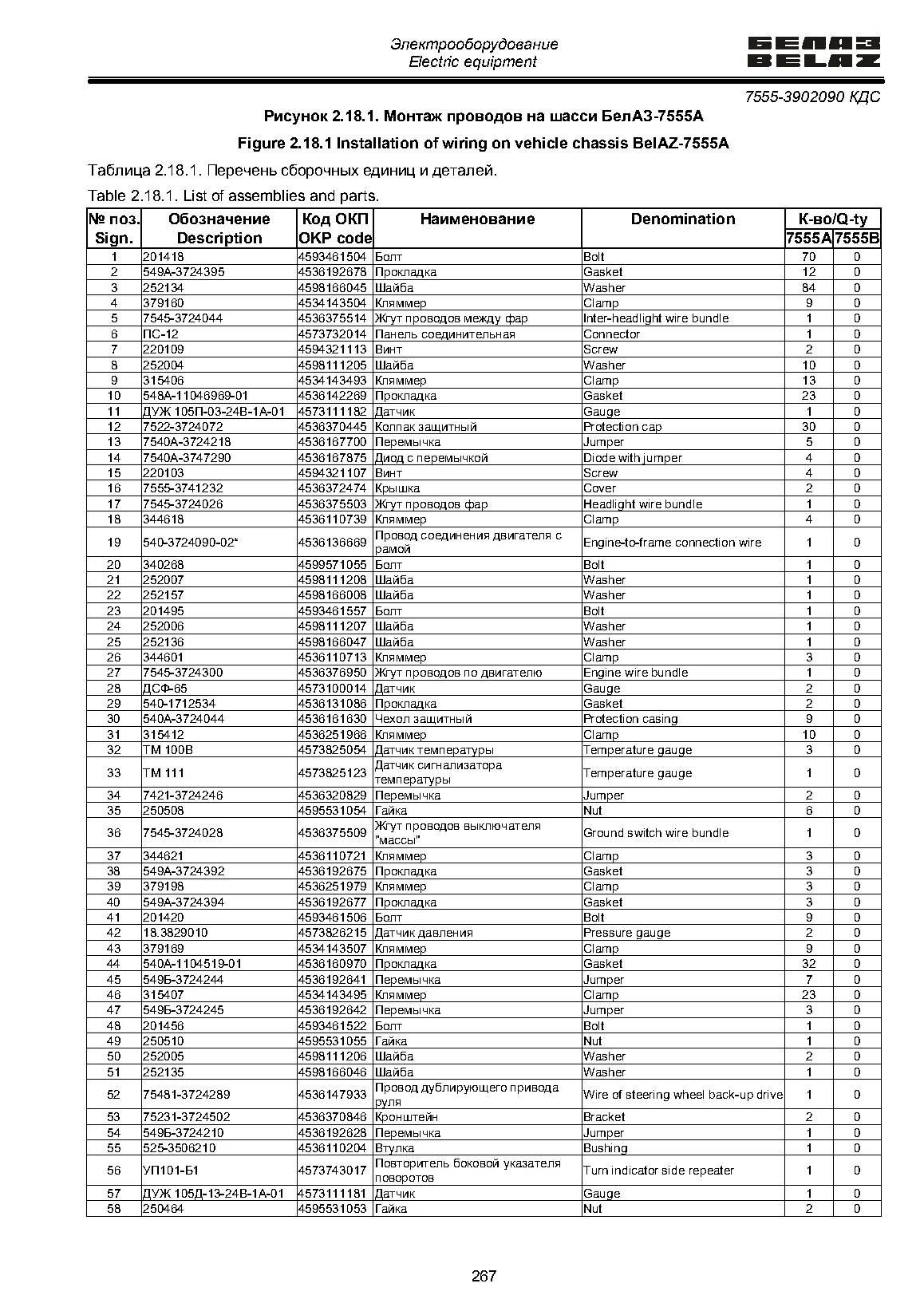

Источник: 7555-3902090 КДС; страницы PDF 267, 268
