БЕЛАЗ-7555А / БЕЛАЗ-7555В
2.16.1 Монтаж гидропривода тормозов
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 344207 | Тройник | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 2 | 250640 | Гайка | БЕЛАЗ-7555А: 14 БЕЛАЗ-7555В: 14 |
Подробнее ↗ | |
| 3 | 751211-8609676 | Рукав высокого давления | БЕЛАЗ-7555А: 11 БЕЛАЗ-7555В: 11 |
Подробнее ↗ | |
| 4 | 344435 | Угольник | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 5 | 75211-3720210 | Реле давления | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 6 | 549Б-3506793 | Кронштейн | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 7 | 201497 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 8 | 252136 | Шайба | БЕЛАЗ-7555А: 31 БЕЛАЗ-7555В: 31 |
Подробнее ↗ | |
| 9 | 344442 | Угольник | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 10 | 75131-8609680 | Рукав высокого давления | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 11 | 7513-3545010 | Пневмогидроаккумулятор | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 12 | 7545-3545070 | Хомут | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 13 | 250512 | Гайка | БЕЛАЗ-7555А: 16 БЕЛАЗ-7555В: 16 |
Подробнее ↗ | |
| 14 | 7822-3428010 | Автомат разгрузки насоса | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 15 | 201495 | Болт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 16 | 262543 | Пробка | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 17 | 7555В-3506768 | Фланец | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 18 | 201502 | Болт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 19 | 7555В-3442010 | Фильтр | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 20 | 751211-8609670 | Рукав высокого давления | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 21 | 344006 | Ниппель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 22 | 7555-3506706 | Трубка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 23 | 344209 | Тройник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 24 | 75212-3408430 | Клапан соединительный | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 25 | 7555-3506707 | Трубка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 26 | 751211-8609686 | Рукав высокого давления | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 27 | 344281 | Штуцер | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 28 | 7555-3506630 | Трубка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 29 | 344010 | Ниппель | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 12 |
Подробнее ↗ | |
| 30 | 7555-3506634 | Трубка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 31 | 751211-8609680 | Рукав высокого давления | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 32 | 342555 | Угольник | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 33 | 540-2917362 | Прокладка уплотнительная | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 34 | 75221-4617800 | Рукав высокого давления | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 35 | 7512-3545088 | Удлинитель | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 36 | 751211-8609700 | Рукав высокого давления | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 37 | 7545-3545010 | Пневмогидроаккумулятор | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 38 | 75221-4617750 | Рукав высокого давления | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 39 | 78202-4617327 | Прижим | БЕЛАЗ-7555А: 10 БЕЛАЗ-7555В: 10 |
Подробнее ↗ | |
| 40 | 034-040-36-2-2 | Кольцо | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 41 | 341347 | Винт | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 12 |
Подробнее ↗ | |
| 42 | 7555В-3545070 | Хомут | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 43 | 7821-3506101 | Переходник | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 44 | 540М-3506999 | Прокладка | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 45 | 751211-8609694 | Рукав высокого давления | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 46 | 751211-8609690 | Рукав высокого давления | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 47 | 344450 | Угольник | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 48 | 75125-3515110 | Клапан защитный двойной | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 49 | 201511 | Болт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 50 | 7821-3537010-10 | Кран управления стояночным тормозом | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 51 | 201457 | Болт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 52 | 252135 | Шайба | БЕЛАЗ-7555А: 10 БЕЛАЗ-7555В: 10 |
Подробнее ↗ | |
| 53 | 7512А-3504220 | Кронштейн | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 54 | 201454 | Болт | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 55 | 015-019-25-2-2 | Кольцо | БЕЛАЗ-7555А: 9 БЕЛАЗ-7555В: 9 |
Подробнее ↗ | |
| 56 | 7512-3514168 | Шайба защитная | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 7 |
Подробнее ↗ | |
| 57 | 342321 | Гайка | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 7 |
Подробнее ↗ | |
| 58 | 344448 | Угольник | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 59 | 751211-8609710 | Рукав высокого давления | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 60 | 7512-3514010-01 | Кран управления тормозами | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 61 | 201458 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 62 | 250510 | Гайка | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 |
Подробнее ↗ | |
| 63 | 262541 | Пробка | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 |
Подробнее ↗ | |
| 64 | 344022 | Ниппель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 65 | 344451 | Угольник | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 |
Подробнее ↗ | |
| 66 | 7555-3506642 | Трубка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 67 | 7555-3506640 | Трубка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 |
Подробнее ↗ | |
| 68 | 344440 | Угольник | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 |
Подробнее ↗ | |
| 69 | 344662 | Скоба | БЕЛАЗ-7555А: 16 БЕЛАЗ-7555В: 16 |
Подробнее ↗ | |
| 70 | 201424 | Болт | БЕЛАЗ-7555А: 20 БЕЛАЗ-7555В: 20 |
Подробнее ↗ | |
| 71 | 540А-3506988 | Вкладыш | БЕЛАЗ-7555А: 13 БЕЛАЗ-7555В: 13 |
Подробнее ↗ | |
| 72 | 540А-3506989 | Вкладыш | БЕЛАЗ-7555А: 26 БЕЛАЗ-7555В: 26 |
Подробнее ↗ | |
| 73 | 75211-6603724 | Скоба | БЕЛАЗ-7555А: 5 БЕЛАЗ-7555В: 5 |
Подробнее ↗ | |
| 74 | 252134 | Шайба | БЕЛАЗ-7555А: 10 БЕЛАЗ-7555В: 10 |
Подробнее ↗ | |
| 75 | 7521-8609135 | Скоба | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ | |
| 76 | 75211-6603725 | Скоба | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.

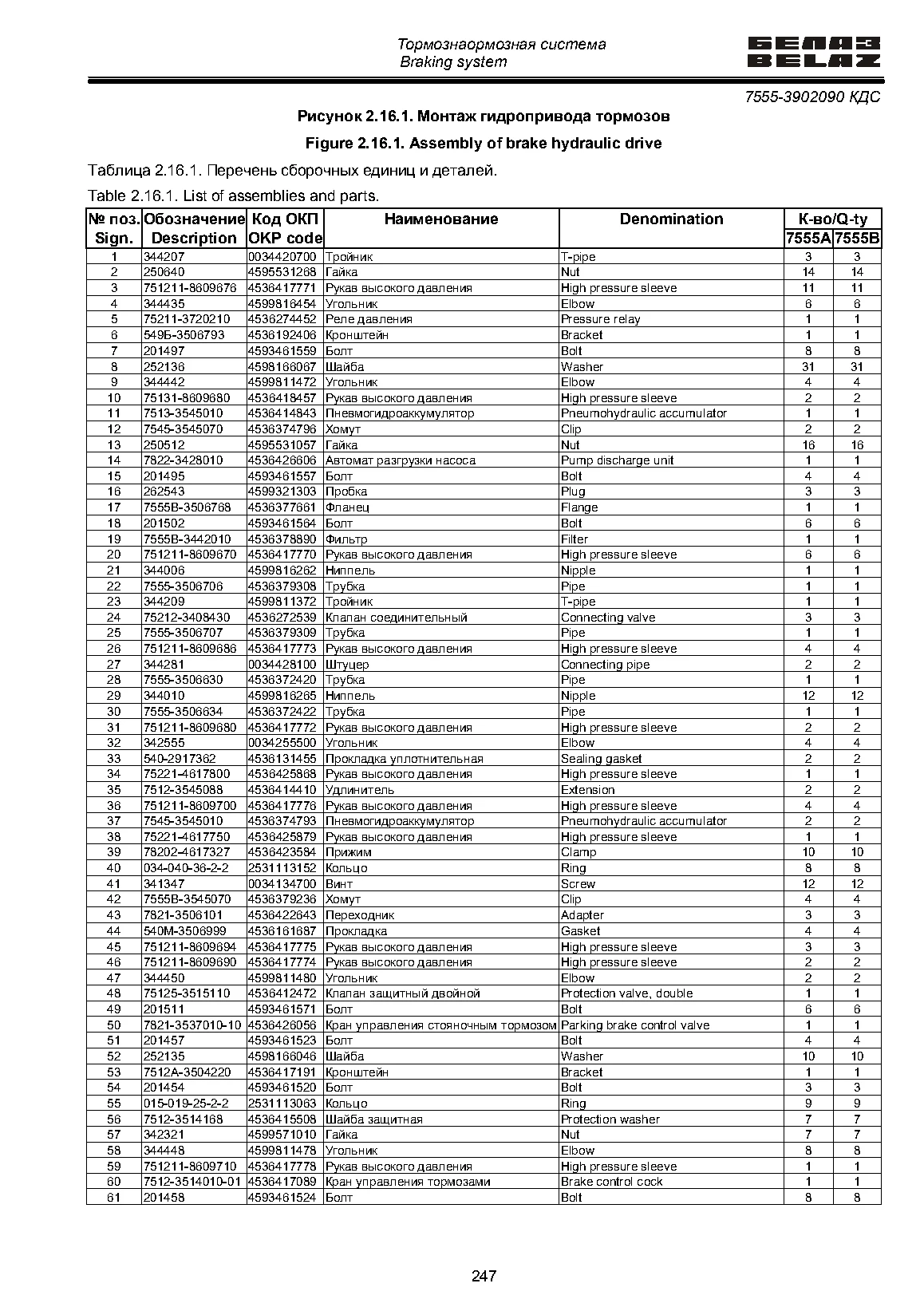

Источник: 7555-3902090 КДС; страницы PDF 247, 248
