Двигатель и его системы
75404-1100015-10
Установка привода подачи топлива
Позиций в составе: 198
Схемы узла

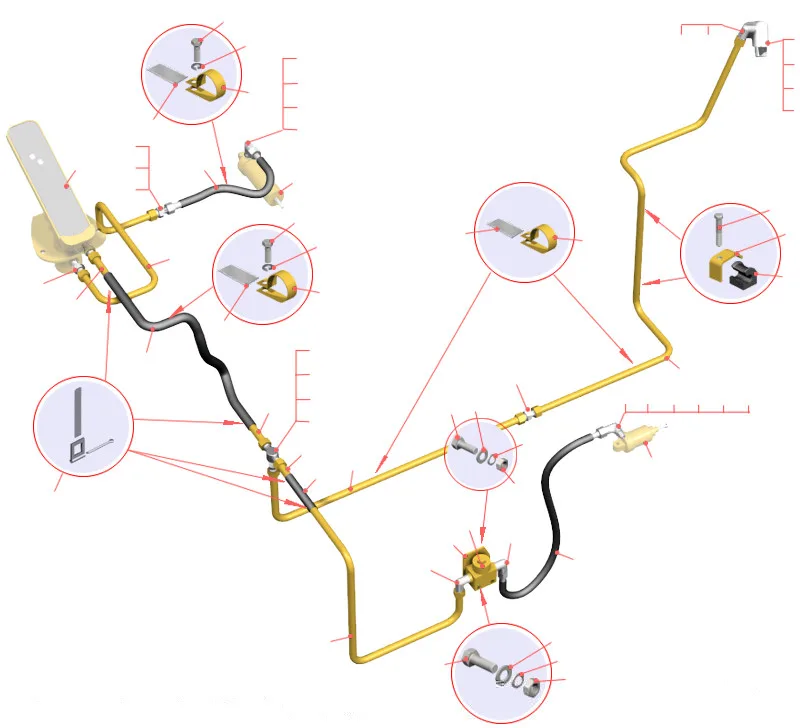

Установка педали управления подачей топливаУстановка трубопроводов управления подачей топливаМеханизм управления подачей топлива
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 74211-1108390 | Шланг | 1 | Подробнее ↗ | |
| 2 | 74211-1108391 | Шланг | 1 | Подробнее ↗ | |
| 3 | 75404-1108480 | Трубопровод | 1 | Подробнее ↗ | |
| 4 | 75481-1108480 | Трубопровод | 1 | Подробнее ↗ | |
| 5 | 75404-1108500 | Трубопровод | 1 | Подробнее ↗ | |
| 6 | 75404-1108504 | Трубопровод | 2 | Подробнее ↗ | |
| 7 | 7548А-1108504 | Трубопровод | 1 | Подробнее ↗ | |
| 8 | 75404-1108510 | Трубопровод | 1 | Подробнее ↗ | |
| 9 | 308764 | Хомут | 4 | Подробнее ↗ | |
| 10 | 548А-1104696-01 | Прокладка | 10 | Подробнее ↗ | |
| 11 | 7921-1108154 | Пластина | 1 | Подробнее ↗ | |
| 12 | 74211-1108216 | Крышка | 1 | Подробнее ↗ | |
| 13 | 7548А-1108393 | Рукав | 1 | Подробнее ↗ | |
| 14 | 549-1108498 | Шайба | 1 | Подробнее ↗ | |
| 15 | 540-1303067 | Шланг | 1 | Подробнее ↗ | |
| 16 | 540А-3506989 | Вкладыш | 2 | Подробнее ↗ | |
| 17 | 75211-6603724 | Скоба | 2 | Подробнее ↗ | |
| 18 | 008-011-19-2-2 | Кольцо | 9 | Подробнее ↗ | |
| 19 | 008-012-25-2-2 | Кольцо | 1 | Подробнее ↗ | |
| 20 | 010-014-25-2-2 | Кольцо | 1 | Подробнее ↗ | |
| 21 | 020-025-30-2-2 | Кольцо | 1 | Подробнее ↗ | |
| 22 | 201418 | Болт | 4 | Подробнее ↗ | |
| 23 | 201422 | Болт | 3 | Подробнее ↗ | |
| 24 | 201456 | Болт | 12 | Подробнее ↗ | |
| 25 | 201469 | Болт | 2 | Подробнее ↗ | |
| 26 | 250510 | Гайка | 14 | Подробнее ↗ | |
| 27 | 250513 | Гайка | 1 | Подробнее ↗ | |
| 28 | 250640 | Гайка | 1 | Подробнее ↗ | |
| 29 | 252005 | Шайба | 20 | Подробнее ↗ | |
| 30 | 252134 | Шайба | 7 | Подробнее ↗ | |
| 31 | 252135 | Шайба | 15 | Подробнее ↗ | |
| 32 | 252141 | Шайба | 1 | Подробнее ↗ | |
| 33 | 315407 | Кляммер | 3 | Подробнее ↗ | |
| 34 | 315412 | Кляммер | 1 | Подробнее ↗ | |
| 35 | 342255 | Гайка | 1 | Подробнее ↗ | |
| 36 | 344441 | Угольник | 1 | Подробнее ↗ | |
| 37 | 344445 | Угольник | 1 | Подробнее ↗ | |
| 38 | 344503 | Угольник | 1 | Подробнее ↗ | |
| 39 | 344544 | Тройник | 1 | Подробнее ↗ | |
| 40 | 344750 | Ниппель | 1 | Подробнее ↗ | |
| 41 | 344770 | Ниппель | 1 | Подробнее ↗ | |
| 42 | 344611 | Кляммер | 1 | Подробнее ↗ | |
| 43 | 344773 | Штуцер | 2 | Подробнее ↗ | |
| 44 | 344529 | Угольник | 1 | Подробнее ↗ | |
| 45 | 374939 | Гайка | 1 | Подробнее ↗ | |
| 46 | 376145 | Шайба | 1 | Подробнее ↗ | |
| 47 | 379053 | Угольник | 1 | Подробнее ↗ | |
| 48 | 379277 | Муфта | 8 | Подробнее ↗ | |
| 49 | 401120 | Гайка | 8 | Подробнее ↗ | |
| 50 | 402717 | Угольник | 1 | Подробнее ↗ | |
| 51 | КЭМ-18 | Клапан электромагнитный | 1 | Подробнее ↗ | |
| — | 7545-1108010 | Педаль привода подачи топлива | 1 | Подробнее ↗ | |
| — | 549Б-1108280 | Рукоятка ручной подачи топлива | 1 | Подробнее ↗ | |
| — | 75481-1108450 | Механизм толкающий | 1 | Подробнее ↗ | |
| — | 100-3570110 | Цилиндр пневматический | 1 | Подробнее ↗ | |
| — | 100-3570210 | Цилиндр пневматический | 1 | Подробнее ↗ | |
| — | 74212-1108150 | Кронштейн | 1 | Подробнее ↗ | |
| — | 74211-1108200 | Кронштейн | 1 | Подробнее ↗ | |
| — | 74211-1108210 | Трос останова двигателя | 1 | Подробнее ↗ | |
| — | 74211-1108220 | Тяга | 1 | Подробнее ↗ | |
| — | 75404-1108220 | Тяга | 1 | Подробнее ↗ | |
| — | 75404-1108260 | Рычаг | 1 | Подробнее ↗ | |
| — | 74211-1108650 | Кронштейн | 1 | Подробнее ↗ | |
| — | 75481-1108650 | Кронштейн | 1 | Подробнее ↗ | |
| — | 75481-1108044 | Ось | 1 | Подробнее ↗ | |
| — | 75481-1108113 | Втулка | 1 | Подробнее ↗ | |
| — | 75481-1108164 | Пластина | 1 | Подробнее ↗ | |
| — | 75481-1108175 | Пластина | 1 | Подробнее ↗ | |
| — | 75404-1108272 | Рычаг | 1 | Подробнее ↗ | |
| — | 75481-1108276 | Пластина | 1 | Подробнее ↗ | |
| — | 75404-1108276 | Пластина | 1 | Подробнее ↗ | |
| — | 74211-1108298 | Держатель | 3 | Подробнее ↗ | |
| — | 540-1108370 | Рычаг | 1 | Подробнее ↗ | |
| — | 75125-1108258 | Стяжка | 1 | Подробнее ↗ | |
| — | 75481-1108544 | Толкатель | 1 | Подробнее ↗ | |
| — | 7420-1108548 | Ось | 1 | Подробнее ↗ | |
| — | 548А-1302038 | Втулка | 1 | Подробнее ↗ | |
| — | 7521-6601132 | Палец соединительный | 2 | Подробнее ↗ | |
| — | 201493 | Болт | 1 | Подробнее ↗ | |
| — | 201509 | Болт | 2 | Подробнее ↗ | |
| — | 220077 | Винт | 3 | Подробнее ↗ | |
| — | 250508 | Гайка | 3 | Подробнее ↗ | |
| — | 250512 | Гайка | 3 | Подробнее ↗ | |
| — | 250514 | Гайка | 1 | Подробнее ↗ | |
| — | 250517 | Гайка | 2 | Подробнее ↗ | |
| — | 252004 | Шайба | 7 | Подробнее ↗ | |
| — | 252006 | Шайба | 2 | Подробнее ↗ | |
| — | 252007 | Шайба | 2 | Подробнее ↗ | |
| — | 252020 | Шайба | 1 | Подробнее ↗ | |
| — | 252037 | Шайба | 5 | Подробнее ↗ | |
| — | 252045 | Шайба | 1 | Подробнее ↗ | |
| — | 252136 | Шайба | 3 | Подробнее ↗ | |
| — | 252137 | Шайба | 1 | Подробнее ↗ | |
| — | 258012 | Шплинт | 4 | Подробнее ↗ | |
| — | 258039 | Шплинт | 3 | Подробнее ↗ | |
| — | 258053 | Шплинт | 1 | Подробнее ↗ | |
| — | 260035 | Палец | 1 | Подробнее ↗ | |
| — | 314003 | Шпонка | 1 | Подробнее ↗ | |
| — | 315406 | Кляммер | 3 | Подробнее ↗ |
