Другие детали и крепёж
75303-8012006

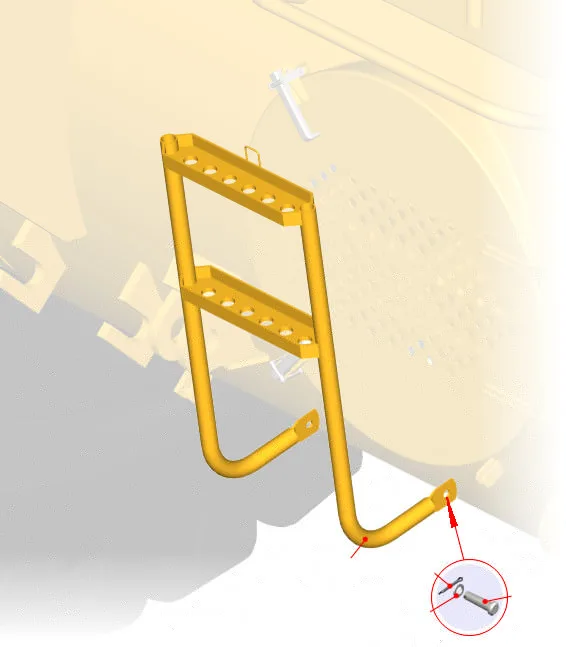

Установка площадок и поручней
Позиций в составе: 30
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 75131-8012310 | Лестница заднего моста | 1 | Подробнее ↗ | |
| 2 | 252006 | Шайба | 6 | Подробнее ↗ | |
| 3 | 258039 | Шплинт | 2 | Подробнее ↗ | |
| 4 | 260059 | Палец | 2 | Подробнее ↗ | |
| — | 75303-8012290-10 | Лестница | 1 | Подробнее ↗ | |
| — | 75211-8012120 | Площадка передней оси | 2 | Подробнее ↗ | |
| — | 75211-8012130 | Поручень | 2 | Подробнее ↗ | |
| — | 75303-8012130 | Поручень | 2 | Подробнее ↗ | |
| — | 7648-8012334 | Фиксатор | 1 | Подробнее ↗ | |
| — | 201495 | Болт | 4 | Подробнее ↗ | |
| — | 201538 | Болт | 4 | Подробнее ↗ | |
| — | 250515 | Гайка | 6 | Подробнее ↗ | |
| — | 252045 | Шайба | 7 | Подробнее ↗ | |
| — | 252156 | Шайба | 4 | Подробнее ↗ | |
| — | 252157 | Шайба | 5 | Подробнее ↗ |
Применяется на моделях
75303(ТЭД-6)75303(ЭД-136)75306-000001075306-0000010-0175306-0000010-0275306-0000010-0375306-0000010-0475306-0000010-0575306-0000010-0675306-0000010-0775306-0000010-0875306-0000010-09
Входит в состав
75306-0000010Самосвал в сбореОткрыть ↗75306-0000010-01Самосвал в сбореОткрыть ↗75306-0000010-02Самосвал в сбореОткрыть ↗75306-0000010-03Самосвал в сбореОткрыть ↗75306-0000010-04Самосвал в сбореОткрыть ↗75306-0000010-05Самосвал в сбореОткрыть ↗75306-0000010-06Самосвал в сбореОткрыть ↗75306-0000010-07Самосвал в сбореОткрыть ↗75306-0000010-08Самосвал в сбореОткрыть ↗75306-0000010-09Самосвал в сбореОткрыть ↗i75303-0000000Самосвал в сбореОткрыть ↗i75303-0000000-10Самосвал в сбореОткрыть ↗
