Гидроцилиндры
7519-8603010-10

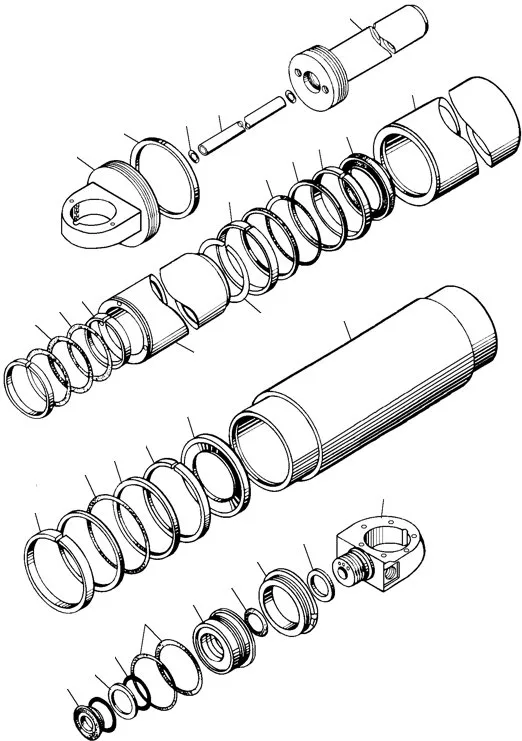

Цилиндр опрокидывающего механизма
Позиций в составе: 58
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7519-8603056-10 | Крышка цилиндра | 1 | Подробнее ↗ | |
| 2 | 549А-2907063 | Шайба защитная | 2 | Подробнее ↗ | |
| 3 | 035-040-30-2-2 | Кольцо | 2 | Подробнее ↗ | |
| 4 | 7519-8603103-20 | Труба цилиндра внутренняя | 1 | Подробнее ↗ | |
| 5 | 7519-8603160-10 | Шток в сборе | 1 | Подробнее ↗ | |
| 6 | 7519-8603130 | Труба | 1 | Подробнее ↗ | |
| 7 | 548-8603569 | Кольцо предохранительное | 1 | Подробнее ↗ | |
| 8 | 549А-8603184 | Кольцо направляющее | 1 | Подробнее ↗ | |
| 9 | 549А-8603090 | Шайба защитная | 2 | Подробнее ↗ | |
| 10 | 200-215-85-2-2 | Кольцо | 1 | Подробнее ↗ | |
| 11 | 549А-8603183 | Кольцо направляющее | 1 | Подробнее ↗ | |
| 12 | 7519-8603188 | Кольцо направляющее | 2 | Подробнее ↗ | |
| 13 | 7519-8603098 | Кольцо защитное | 2 | Подробнее ↗ | |
| 14 | 160-170-58-2-3 | Кольцо | 3 | Подробнее ↗ | |
| 15 | 7519-8603114 | Труба наружная | 1 | Подробнее ↗ | |
| 16 | 7519-8603556 | Кольцо стопорное | 1 | Подробнее ↗ | |
| 17 | 7519-8603134 | Труба | 1 | Подробнее ↗ | |
| 18 | 5271-8603569 | Кольцо предохранительное | 1 | Подробнее ↗ | |
| 19 | 549А-8603186 | Кольцо направляющее | 1 | Подробнее ↗ | |
| 20 | 235-250-85-2-3 | Кольцо | 2 | Подробнее ↗ | |
| 21 | 549А-8603185 | Кольцо направляющее | 1 | Подробнее ↗ | |
| 22 | 7519-8603026-10 | Головка цилиндра | 1 | Подробнее ↗ | |
| 23 | 7519-8603126 | Кольцо головки стопорное | 1 | Подробнее ↗ | |
| 24 | 7519-8603088 | Гайка ограничительная | 1 | Подробнее ↗ | |
| 25 | 075-085-58-2-3 | Кольцо | 1 | Подробнее ↗ | |
| 26 | 7519-8603071 | Втулка штока | 1 | Подробнее ↗ | |
| 27 | 100-110-58-2-2 | Кольцо | 1 | Подробнее ↗ | |
| 28 | 7520-8603089 | Шайба защитная | 1 | Подробнее ↗ | |
| 29 | 7519-8603517 | Кольцо предохранительное | 1 | Подробнее ↗ |
