7519-2108680
Вал в сборе
Позиций в составе: 22

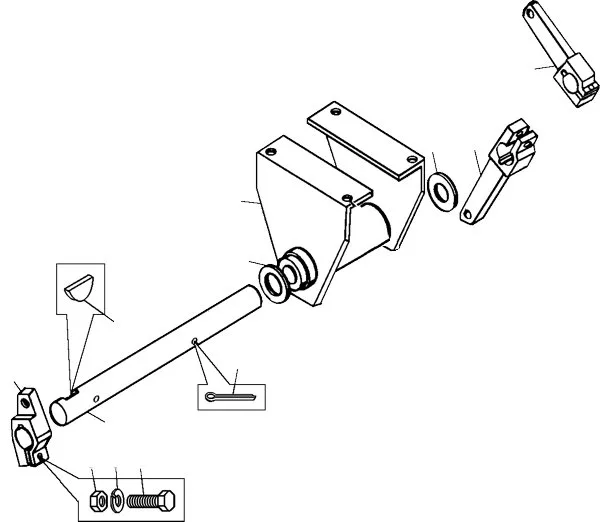

Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 549Б-1108063 | Рычаг | 1 | Подробнее ↗ | |
| 2 | 7519-2108682 | Вал | 1 | Подробнее ↗ | |
| 3 | 343800 | Шпонка | 3 | Подробнее ↗ | |
| 4 | 258042 | Шплинт | 2 | Подробнее ↗ | |
| 5 | 250508 | Гайка | 3 | Подробнее ↗ | |
| 6 | 252134 | Шайба | 3 | Подробнее ↗ | |
| 7 | 201424 | Болт | 3 | Подробнее ↗ | |
| 8 | 549-1108106-10 | Шайба | 2 | Подробнее ↗ | |
| 9 | 549А-2108684 | Труба в сборе | 1 | Подробнее ↗ | |
| 10 | 549Е-1108075-01 | Рычаг | 1 | Подробнее ↗ | |
| 11 | 549-1108075 | Рычаг | 1 | Подробнее ↗ |
