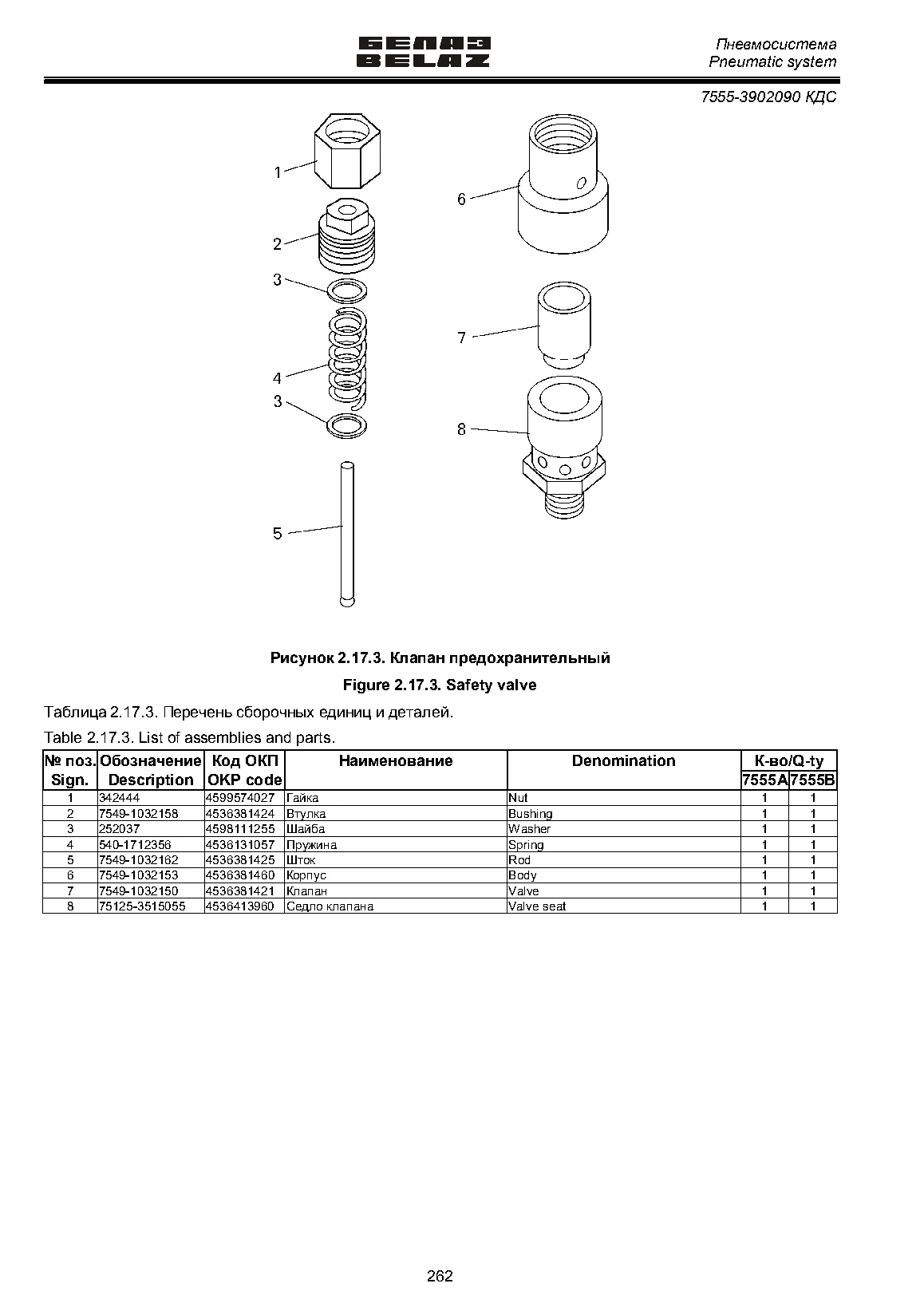

Клапан предохранительныйКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.17.3Открыть крупно →
Клапан предохранительныйКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.23.5Открыть крупно →
75125-3515010
Клапан предохранительный
Позиций в составе: 16
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 342444 | Гайка | 1 | Подробнее ↗ | |
| 2 | 7549-1032158 | Втулка нажимная | 1 | Подробнее ↗ | |
| 3 | 252037 | Шайба | 1 | Подробнее ↗ | |
| 4 | 540-1712356 | Пружина | 1 | Подробнее ↗ | |
| 5 | 7549-1032162 | Шток | 1 | Подробнее ↗ | |
| 6 | 7549-1032153 | Корпус | 1 | Подробнее ↗ | |
| 7 | 7549-1032150 | Клапан | 1 | Подробнее ↗ | |
| 8 | 75125-3515055 | Седло клапана | 1 | Подробнее ↗ |
Применяется на моделях
7514575306-000001075306-0000010-0175306-0000010-0275306-0000010-0375306-0000010-0475306-0000010-0575306-0000010-0675306-0000010-0775306-0000010-0875306-0000010-0975473-MMOT754747547D754837548D7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-137822178231
Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
Входит в состав
75306-3500016Монтаж трубопроводов компрессораОткрыть ↗75306-3500016-10Монтаж трубопроводов компрессораОткрыть ↗75473-3500016Монтаж трубопроводов компрессораОткрыть ↗75474-3500003Монтаж пневмопривода тормозовОткрыть ↗75483-3500003Монтаж пневмопривода тормозовОткрыть ↗7548D-3500003Монтаж пневмопривода тормозовОткрыть ↗7555В-3500016Монтаж трубопроводов компрессораОткрыть ↗7555В-3500016-10Монтаж трубопроводов компрессораОткрыть ↗78221-3500003Монтаж гидропривода тормозов и пневмосистемыОткрыть ↗i75145-3509Монтаж трубопроводов компрессораОткрыть ↗
