Гидроцилиндры
7512-3429011
Цилиндр поворота
Позиций в составе: 68

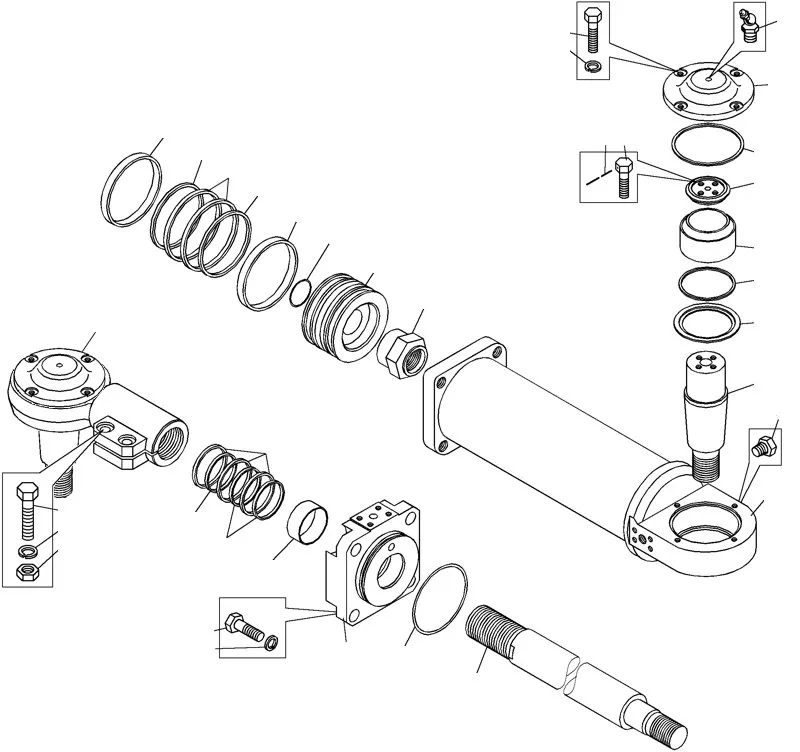

Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 2.3.90 Ц6хр | Масленка | 1 | Подробнее ↗ | |
| 2 | 7512-3003166 | Крышка | 1 | Подробнее ↗ | |
| 3 | 340178 | Болт | 4 | Подробнее ↗ | |
| 4 | 252136 | Шайба | 4 | Подробнее ↗ | |
| 5 | 7512-3003168 | Прокладка | 1 | Подробнее ↗ | |
| 6 | 7512-3003036 | Шайба упорная | 1 | Подробнее ↗ | |
| 7 | 206574 | Болт | 4 | Подробнее ↗ | |
| 8 | 258252 | Шплинт | 1 | Подробнее ↗ | |
| 9 | GШСЛ-70 | Подшипник шарнирный | 1 | Подробнее ↗ | |
| 10 | 7512-3003074 | Шайба защитная | 1 | Подробнее ↗ | |
| 11 | 7512-3003068 | Скребок | 1 | Подробнее ↗ | |
| 12 | 7512-3003066 | Палец | 1 | Подробнее ↗ | |
| 13 | 262543 | Пробка | 1 | Подробнее ↗ | |
| 14 | 75132-3429020 | Корпус цилиндра | 1 | Подробнее ↗ | |
| 15 | 549А-3001970 | Гайка | 1 | Подробнее ↗ | |
| 16 | 7512-3429042 | Поршень | 1 | Подробнее ↗ | |
| 17 | 050-055-30-2-2 | Кольцо | 1 | Подробнее ↗ | |
| 18 | Е21-140-15-3.5 | Кольцо опорное | 2 | Подробнее ↗ | |
| 19 | 02-140 | Кольцо поджимное | 2 | Подробнее ↗ | |
| 20 | Е11-140 | Уплотнение поршневое | 2 | Подробнее ↗ | |
| 21 | 7513-3429046 | Шток | 1 | Подробнее ↗ | |
| 22 | 7513-3429048 | Шток | 1 | Подробнее ↗ | |
| 23 | 130-140-58-2-2 | Кольцо | 1 | Подробнее ↗ | |
| 24 | 75132-3429056 | Крышка передняя | 1 | Подробнее ↗ | |
| 25 | 340748 | Болт | 4 | Подробнее ↗ | |
| 26 | 252143 | Шайба | 4 | Подробнее ↗ | |
| 27 | Е22-070-30-2.5 | Кольцо опорное | 1 | Подробнее ↗ | |
| 28 | Е1-070 | Уплотнение штоковое | 2 | Подробнее ↗ | |
| 29 | Е52-070 | Кольцо грязесъемное | 1 | Подробнее ↗ | |
| 30 | 25569 | Кольцо поджимное | 3 | Подробнее ↗ | |
| 31 | 7512-3003058 | Наконечник тяги в сборе | 1 | Подробнее ↗ | |
| 32 | 202127 | Болт | 2 | Подробнее ↗ | |
| 33 | 252139 | Шайба | 2 | Подробнее ↗ | |
| 34 | 250560 | Гайка | 2 | Подробнее ↗ |
