Рулевое управление
Установка рулевой колонкиКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.15.5Открыть крупно →

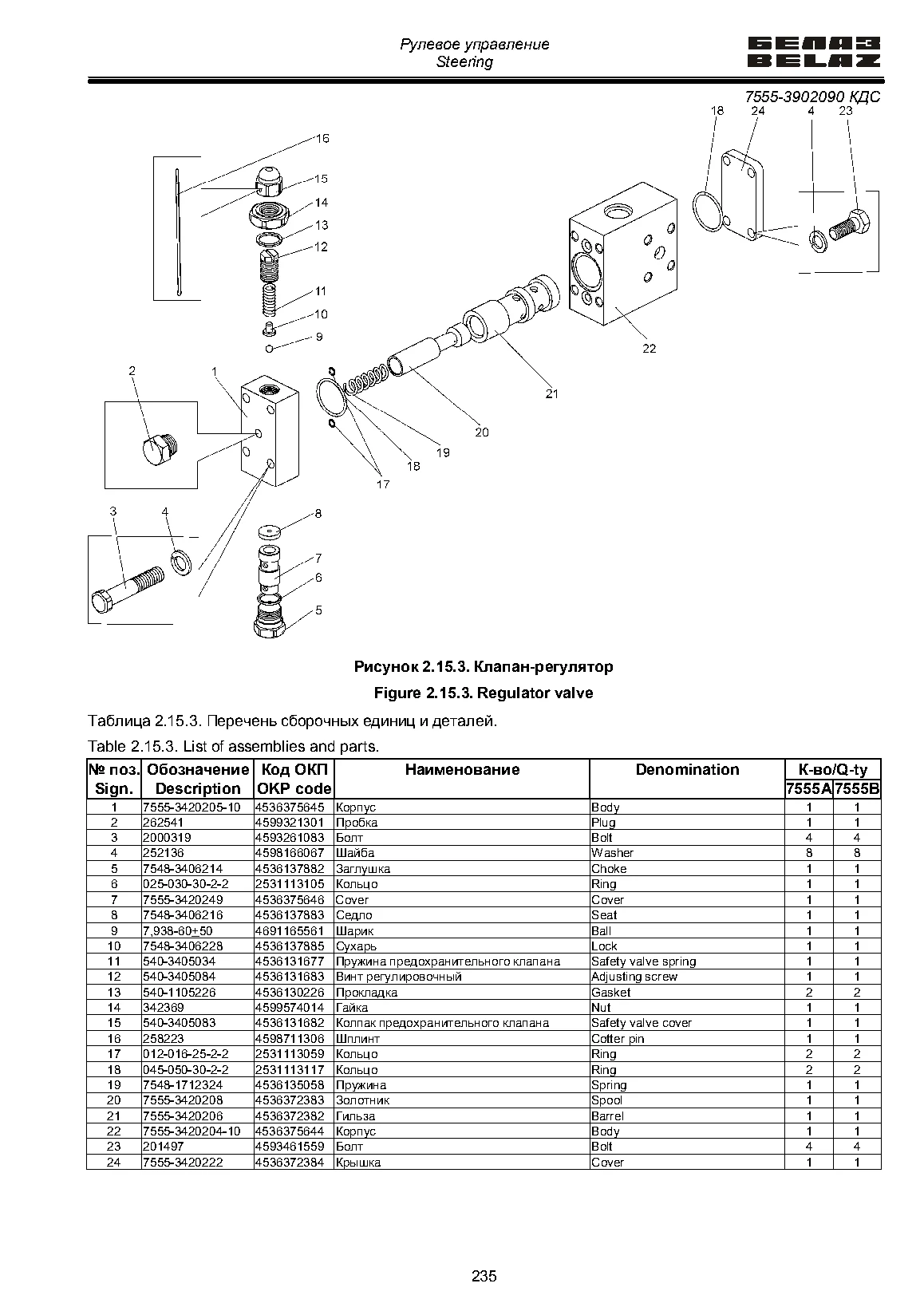

Клапан-регуляторКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.15.3Открыть крупно →
7545-3400001
Установка рулевого управления
Позиций в составе: 162
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7555-3401048 | Вал карданный рулевого управления | 1 | Подробнее ↗ | |
| 2 | 252136 | Шайба | 31 | Подробнее ↗ | |
| 4 | 75481-3401138-01 | Крышка подшипника | 1 | Подробнее ↗ | |
| 5 | 343800 | Шпонка | 2 | Подробнее ↗ | |
| 6 | 75481-3401259 | Фланец с подшипником | 1 | Подробнее ↗ | |
| 7 | 75481-3444140 | Кожух | 1 | Подробнее ↗ | |
| 8 | 80-3401082 | Крышка | 1 | Подробнее ↗ | |
| 9 | 33522-3402014 | Колесо рулевое | 1 | Подробнее ↗ | |
| 10 | 223064 | Винт | 7 | Подробнее ↗ | |
| 11 | 64221-3444244 | Крышка верхнего кожуха | 1 | Подробнее ↗ | |
| 12 | 201497 | Болт | 8 | Подробнее ↗ | |
| 16 | 252005 | Шайба | 6 | Подробнее ↗ | |
| 17 | 252135 | Шайба | 4 | Подробнее ↗ | |
| 18 | 201456 | Болт | 4 | Подробнее ↗ | |
| 19 | 75481-3444009-01 | Колонка рулевого управления с кронштейном | 1 | Подробнее ↗ | |
| 20 | 250510 | Гайка | 2 | Подробнее ↗ | |
| 21 | 252134 | Шайба | 8 | Подробнее ↗ | |
| 22 | 201418 | Болт | 3 | Подробнее ↗ | |
| 23 | 75481-3444190-10 | Рукоятка | 1 | Подробнее ↗ | |
| 24 | 64221-3444236 | Кожух верхний | 1 | Подробнее ↗ | |
| 25 | 540-8101050 | Шарик | 1 | Подробнее ↗ | |
| 26 | 224622 | Винт | 2 | Подробнее ↗ | |
| 30 | 252037 | Шайба | 2 | Подробнее ↗ | |
| 31 | 250508 | Гайка | 2 | Подробнее ↗ | |
| 32 | OSPB 800 ON | Механизм рулевой гидравлический | 1 | Подробнее ↗ | |
| — | 540-1712435-03 | Шланг | 6 | Подробнее ↗ | |
| — | 7545-3408034 | Труба нагнетательная первая | 1 | Подробнее ↗ | |
| — | 75405-3408040 | Рукав высокого давления | 6 | Подробнее ↗ | |
| — | 7545-3408070 | Труба сливная вторая | 1 | Подробнее ↗ | |
| — | 7545-3408110 | Труба нагнетательная правая | 1 | Подробнее ↗ | |
| — | 7545-3408111 | Труба нагнетательная левая | 1 | Подробнее ↗ | |
| — | 7545-3408160 | Труба сливная | 1 | Подробнее ↗ | |
| — | 7822-3408330 | Клапан | 1 | Подробнее ↗ | |
| — | 7545-3408400 | Труба сливная третья | 1 | Подробнее ↗ | |
| — | 7547-3432010-10 | Электродвигатель с насосом | 1 | Подробнее ↗ | |
| — | 7555-3442010-10 | Фильтр | 1 | Подробнее ↗ | |
| — | 7822-4617810 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 7545-3408029 | Труба нагнетательная вторая | 1 | Подробнее ↗ | |
| — | 7545-3408071 | Труба сливная первая | 1 | Подробнее ↗ | |
| — | 754051-8609380 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 754851-8609381 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 751211-8609670 | Рукав высокого давления | 2 | Подробнее ↗ | |
| — | 751211-8609676 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 751211-8609704 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 751211-8609705 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 548А-1018421 | Шланг | 1 | Подробнее ↗ | |
| — | 549А-1018442 | Прокладка | 6 | Подробнее ↗ | |
| — | 7555-3408082 | Плита соединительная | 1 | Подробнее ↗ | |
| — | 549Е-1018400 | Штуцер | 1 | Подробнее ↗ | |
| — | 540-3572130-03 | Шланг | 1 | Подробнее ↗ | |
| — | 7555-3420200-01 | Клапан-регулятор | 1 | Подробнее ↗ | |
| — | 344423 | Хомут | 2 | Подробнее ↗ | |
| — | 548А-1712495-10 | Скоба | 10 | Подробнее ↗ | |
| — | 548П-1719198 | Скоба | 1 | Подробнее ↗ | |
| — | 549А-3408048 | Контргайка | 3 | Подробнее ↗ | |
| — | 549А-3408049 | Шайба | 3 | Подробнее ↗ | |
| — | 75303-3408246 | Прижим фланца | 2 | Подробнее ↗ | |
| — | 540А-3506988 | Вкладыш | 6 | Подробнее ↗ | |
| — | 7822-4617327 | Прижим | 4 | Подробнее ↗ | |
| — | 020-025-30-2-2 | Кольцо | 1 | Подробнее ↗ | |
| — | 027-032-30-2-2 | Кольцо | 7 | Подробнее ↗ | |
| — | 034-040-36-2-2 | Кольцо | 3 | Подробнее ↗ | |
| — | 200317 | Болт | 10 | Подробнее ↗ | |
| — | 200319 | Болт | 2 | Подробнее ↗ | |
| — | 201424 | Болт | 3 | Подробнее ↗ | |
| — | 201502 | Болт | 4 | Подробнее ↗ | |
| — | 201509 | Болт | 3 | Подробнее ↗ | |
| — | 250512 | Гайка | 8 | Подробнее ↗ | |
| — | 252039 | Шайба | 4 | Подробнее ↗ | |
| — | 252156 | Шайба | 8 | Подробнее ↗ | |
| — | 341003 | Шпилька | 6 | Подробнее ↗ | |
| — | 341347 | Винт | 8 | Подробнее ↗ | |
| — | 344006 | Ниппель | 3 | Подробнее ↗ | |
| — | 344155 | Угольник | 3 | Подробнее ↗ | |
| — | 344282 | Штуцер | 2 | Подробнее ↗ | |
| — | 344296 | Штуцер | 4 | Подробнее ↗ | |
| — | 344299 | Штуцер | 1 | Подробнее ↗ | |
| — | 344435 | Угольник | 6 | Подробнее ↗ | |
| — | 344523 | Угольник | 1 | Подробнее ↗ | |
| — | 344662 | Скоба | 3 | Подробнее ↗ | |
| — | 376145 | Шайба | 1 | Подробнее ↗ |
