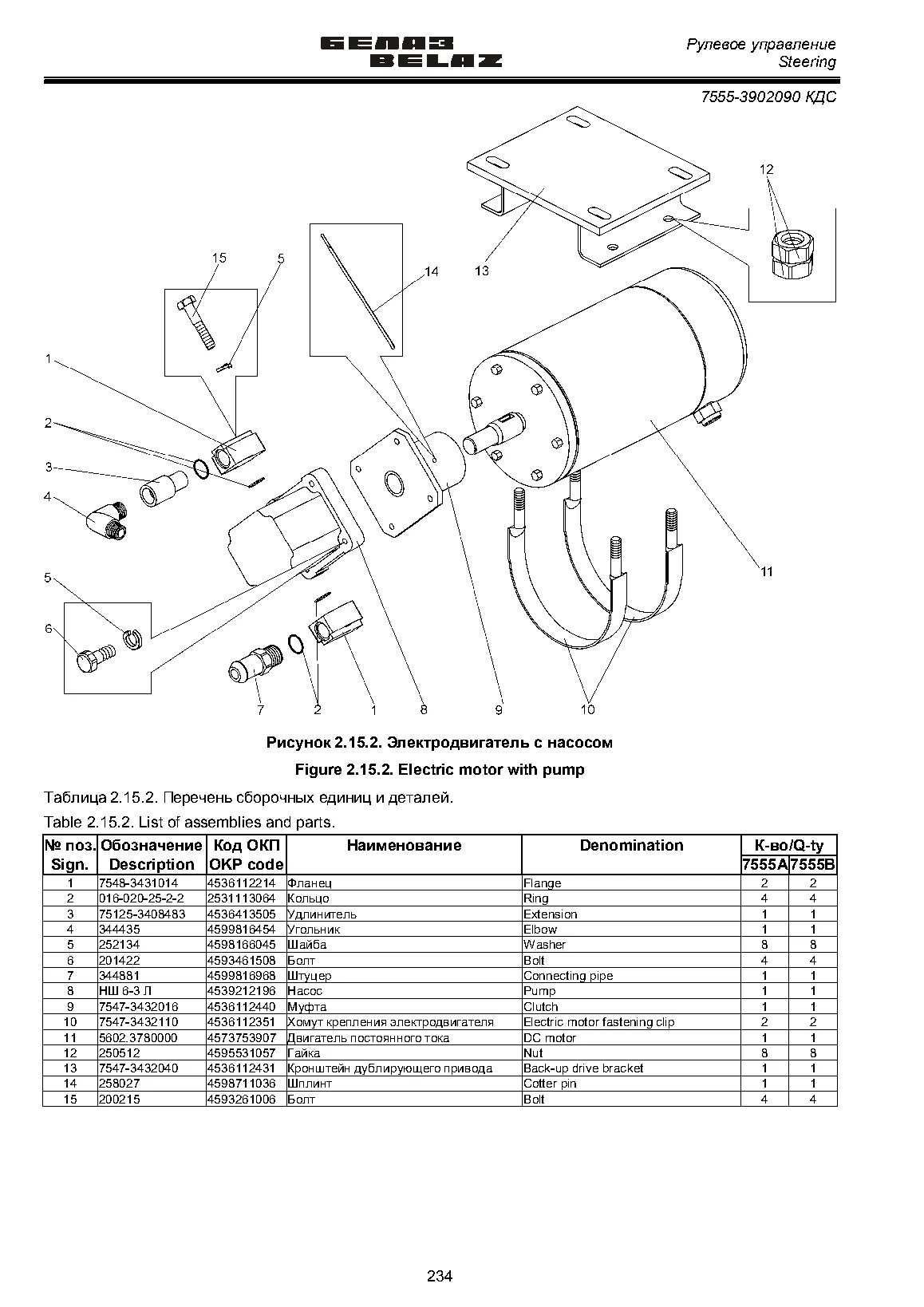

Электродвигатель с насосомКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.15.2Открыть крупно →
7547-3432010-10
Электродвигатель с насосом
Позиций в составе: 24
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7548-3431014 | Фланец | 2 | Подробнее ↗ | |
| 2 | 016-020-25-2-2 | Кольцо | 4 | Подробнее ↗ | |
| 3 | 75125-3408483 | Удлинитель | 1 | Подробнее ↗ | |
| 4 | 344435 | Угольник | 1 | Подробнее ↗ | |
| 5 | 252134 | Шайба | 8 | Подробнее ↗ | |
| 6 | 201422 | Болт | 4 | Подробнее ↗ | |
| 7 | 344881 | Штуцер | 1 | Подробнее ↗ | |
| 8 | НШ6-3Л | Насос левого вращения | 1 | Подробнее ↗ | |
| 9 | 7547-3432016 | Муфта | 1 | Подробнее ↗ | |
| 11 | 5602.3780000 | Двигатель постоянного тока | 1 | Подробнее ↗ | |
| 14 | 258027 | Шплинт | 1 | Подробнее ↗ | |
| 15 | 340014 | Болт | 4 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13
Схема из печатного каталога

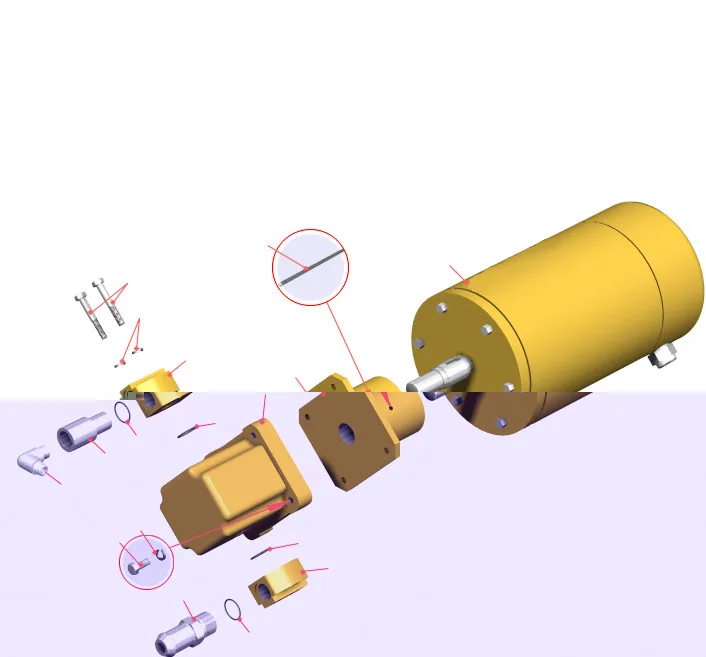

Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
