Установка трубопроводов опрокидывающего механизма
Позиций в составе: 110
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7547-8609380 | Рукав высокого давления | 1 | Подробнее ↗ | |
| 2 | 7545-8607204 | Панель управления | 1 | Подробнее ↗ | |
| 3 | 549-8609094 | Фланец | 1 | Подробнее ↗ | |
| 4 | 7548-8609500-01 | Труба всасывающая | 2 | Подробнее ↗ | |
| 5 | 7545-8609530 | Труба всасывающая | 1 | Подробнее ↗ | |
| 6 | 7545-8609534 | Труба всасывающая | 1 | Подробнее ↗ | |
| 7 | 549-8609620 | Хомут | 4 | Подробнее ↗ | |
| 8 | 549-8609640 | Хомут | 8 | Подробнее ↗ | |
| 9 | 549А-8609026 | Рукав всасывающий | 2 | Подробнее ↗ | |
| 10 | 548А-8609034 | Рукав всасывающий | 4 | Подробнее ↗ | |
| 11 | 7521-8609322 | Скоба | 1 | Подробнее ↗ | |
| 12 | 7545-8609533-10 | Труба всасывающая | 1 | Подробнее ↗ | |
| 13 | 040-045-30-2-2 | Кольцо | 2 | Подробнее ↗ | |
| 14 | 065-070-30-2-2 | Кольцо | 2 | Подробнее ↗ | |
| 15 | 200317 | Болт | 1 | Подробнее ↗ | |
| 16 | 201499 | Болт | 16 | Подробнее ↗ | |
| 17 | 201543 | Болт | 8 | Подробнее ↗ | |
| 18 | 252136 | Шайба | 103 | Подробнее ↗ | |
| 19 | 252137 | Шайба | 8 | Подробнее ↗ | |
| 20 | 252138 | Шайба | 12 | Подробнее ↗ | |
| 21 | 340347 | Болт | 4 | Подробнее ↗ | |
| — | 78221-4617800 | Рукав | 1 | Подробнее ↗ | |
| — | 7822-4617810 | Рукав высокого давления | 3 | Подробнее ↗ | |
| — | 78221-4617810 | Рукав высокого давления | 3 | Подробнее ↗ | |
| — | 78221-4617820 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 7822-4617830 | Рукав L=1200 | 2 | Подробнее ↗ | |
| — | 78221-4617830 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 75132-8606410 | Блок управления | 1 | Подробнее ↗ | |
| — | 7545-8609750 | Труба | 1 | Подробнее ↗ | |
| — | 7545-8609760 | Труба | 1 | Подробнее ↗ | |
| — | 7545-8609770 | Труба | 1 | Подробнее ↗ | |
| — | 7545-8609780 | Труба | 1 | Подробнее ↗ | |
| — | 7806-1712916 | Переходник | 1 | Подробнее ↗ | |
| — | 78211-4617324 | Прижим | 8 | Подробнее ↗ | |
| — | 7822-4617327 | Прижим | 42 | Подробнее ↗ | |
| — | 7513-8609066 | Фланец | 1 | Подробнее ↗ | |
| — | 7545-8609472-10 | Фланец | 2 | Подробнее ↗ | |
| — | 7545-8609474-10 | Прижим фланца | 4 | Подробнее ↗ | |
| — | 034-040-36-2-2 | Кольцо | 23 | Подробнее ↗ | |
| — | 201493 | Болт | 2 | Подробнее ↗ | |
| — | 201593 | Болт | 8 | Подробнее ↗ | |
| — | 262542 | Пробка | 2 | Подробнее ↗ | |
| — | 341347 | Винт | 84 | Подробнее ↗ | |
| — | 342661 | Штуцер | 1 | Подробнее ↗ | |
| — | 344025 | Ниппель | 2 | Подробнее ↗ | |
| — | 344183 | Тройник | 1 | Подробнее ↗ | |
| — | 344435 | Угольник | 2 | Подробнее ↗ | |
| — | 344442 | Угольник | 2 | Подробнее ↗ | |
| — | 344532 | Угольник | 1 | Подробнее ↗ | |
| — | 379473 | Ниппель | 4 | Подробнее ↗ | |
| — | 7513-8609670 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 7513-8609680 | Рукав высокого давления | 2 | Подробнее ↗ | |
| — | 7513-8609686 | Рукав высокого давления | 2 | Подробнее ↗ | |
| — | 7513-8609690 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 7555А-8609680 | Рукав высокого давления | 1 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

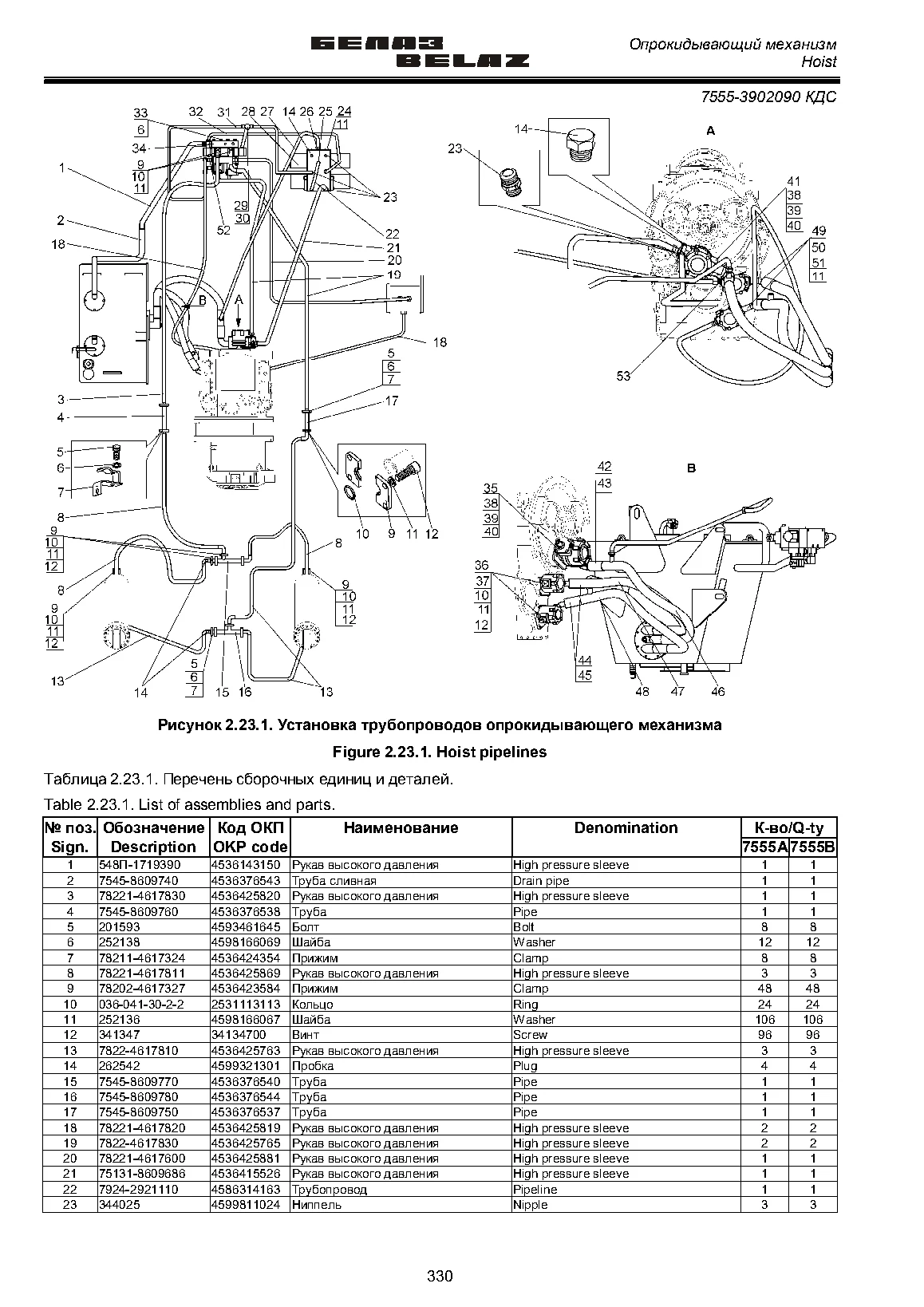

Схема из печатного каталога
