75131-2112010-21
Шкаф с пускорегулирующей аппаратурой
Позиций в составе: 308
Схемы узла

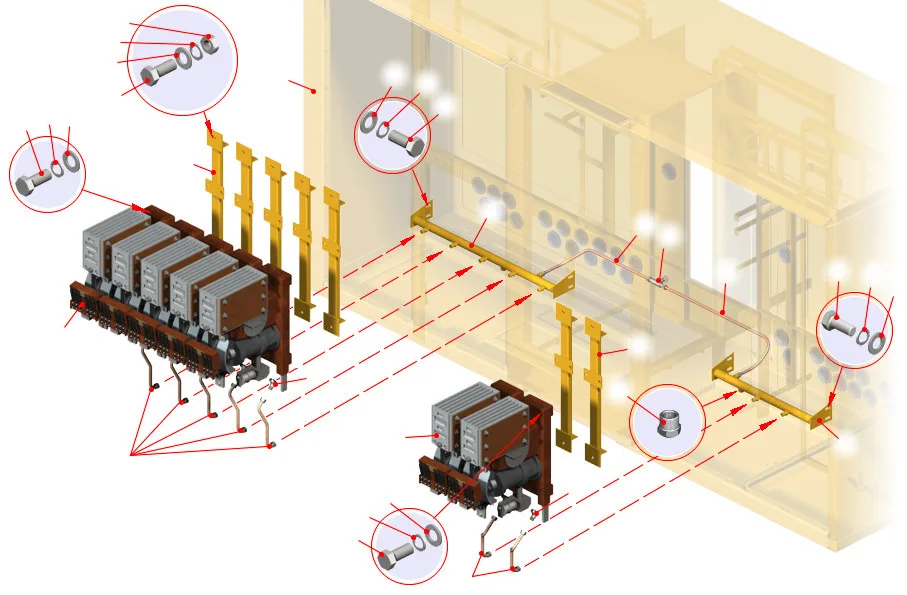

Установка пневмоконтакторов и воздуховодовУстановка блоков выпрямителейУстановка шунтов, блока резисторов и переходной панелиУстановка концевых выключателей и подсветки шкафаУстановка панелей диодов и тиристоров, контактора постоянного тока и автоматического выключателяУстановка блока управления мощностью и блока управления тиристорамиУстановка контактных зажимов и автоматических выключателейУстановка шкафа управления
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 75303-2112060 | Труба | 1 | Подробнее ↗ | |
| 2 | 75303-2112061 | Труба | 1 | Подробнее ↗ | |
| 3 | 75131-2112070 | Воздухопровод | 7 | Подробнее ↗ | |
| 4 | 75303-2112080 | Воздухопровод | 1 | Подробнее ↗ | |
| 5 | 75303-2112090 | Воздухопровод | 1 | Подробнее ↗ | |
| 7 | 75131-2128010 | Шкаф | 1 | Подробнее ↗ | |
| 8 | 75131-2128140-10 | Кронштейн | 7 | Подробнее ↗ | |
| 10 | 201456 | Болт | 10 | Подробнее ↗ | |
| 12 | 201542 | Болт | 19 | Подробнее ↗ | |
| 13 | 250514 | Гайка | 19 | Подробнее ↗ | |
| 14 | 252005 | Шайба | 38 | Подробнее ↗ | |
| 15 | 252007 | Шайба | 24 | Подробнее ↗ | |
| 16 | 252135 | Шайба | 50 | Подробнее ↗ | |
| 17 | 252137 | Шайба | 19 | Подробнее ↗ | |
| 18 | 262541 | Пробка | 2 | Подробнее ↗ | |
| 19 | 344174 | Тройник | 1 | Подробнее ↗ | |
| 20 | 379053 | Угольник | 7 | Подробнее ↗ | |
| 21 | ПК-753Б-9У3 | Контактор пневматический | 7 | Подробнее ↗ | |
| — | 75131-2105060-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105062-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105064-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105066-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105068-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105070-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105072-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105074-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105076-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105078-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105080-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105082-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105084-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105086-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105088-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105090-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105092-21 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105104-20 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105106-20 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105122-10 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105154-20 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105156-20 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105158-20 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105160-20 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105164-20 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105166-20 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105520 | Панель соединительная | 1 | Подробнее ↗ | |
| — | 75131-2105580 | Панель | 1 | Подробнее ↗ | |
| — | 7509-2112050 | Панель шунта | 2 | Подробнее ↗ | |
| — | 75131-2112400 | Кронштейн | 2 | Подробнее ↗ | |
| — | 75303-2112240 | Панель автоматического выключателя | 1 | Подробнее ↗ | |
| — | 75131-2112406 | Кронштейн | 2 | Подробнее ↗ | |
| — | 75131-2112640 | Панель блока управления мощностью | 1 | Подробнее ↗ | |
| — | 75131-2112650 | Панель блока управления тиристорами | 1 | Подробнее ↗ | |
| — | 75131-2114026-20 | Жгут проводов | 1 | Подробнее ↗ | |
| — | 75131-2114027-21 | Жгут проводов | 1 | Подробнее ↗ | |
| — | 75131-2114040-21 | Жгут проводов | 1 | Подробнее ↗ | |
| — | 75131-2114054-21 | Жгут проводов | 1 | Подробнее ↗ | |
| — | 75131-2114060-21 | Жгут проводов | 1 | Подробнее ↗ | |
| — | 75131-2114084 | Жгут проводов | 1 | Подробнее ↗ | |
| — | 75131-2114086 | Жгут проводов | 1 | Подробнее ↗ | |
| — | 75131-2114088 | Жгут проводов | 1 | Подробнее ↗ | |
| — | 75131-2114120-20 | Жгут проводов | 1 | Подробнее ↗ | |
| — | 75303-2126019 | Блок резисторов | 1 | Подробнее ↗ | |
| — | 75303-2126023 | Блок резисторов | 1 | Подробнее ↗ | |
| — | 75131-2128300 | Панель тиристоров | 1 | Подробнее ↗ | |
| — | 75215-2128350 | Панель диодов | 2 | Подробнее ↗ | |
| — | 75303-2128351 | Панель диода | 1 | Подробнее ↗ | |
| — | 540-3724162-01 | Перемычка | 1 | Подробнее ↗ | |
| — | 75303-2101102 | Блок выпрямительный БСВ1 | 1 | Подробнее ↗ | |
| — | 75303-2101103 | Блок выпрямительный БСВ2 | 1 | Подробнее ↗ | |
| — | 540А-1104519-01 | Прокладка | 38 | Подробнее ↗ | |
| — | 548А-1104696-01 | Прокладка | 23 | Подробнее ↗ | |
| — | 549Б-2105174 | Трубка | 1 | Подробнее ↗ | |
| — | 75303-2105182 | Шина | 1 | Подробнее ↗ | |
| — | 549А-2105176 | Шина | 1 | Подробнее ↗ | |
| — | 75303-2105184 | Шина | 1 | Подробнее ↗ | |
| — | 75215-2105186 | Шина | 3 | Подробнее ↗ | |
| — | 75303-2105187 | Шина | 1 | Подробнее ↗ | |
| — | 75215-2105188 | Шина | 1 | Подробнее ↗ | |
| — | 75131-2105188 | Шина | 1 | Подробнее ↗ | |
| — | 75303-2105195 | Шина | 1 | Подробнее ↗ | |
| — | 75131-2105236 | Экран | 1 | Подробнее ↗ | |
| — | 75211-2105525 | Колодка | 1 | Подробнее ↗ | |
| — | 75211-2105529 | Прокладка | 1 | Подробнее ↗ | |
| — | 549-2105543 | Хомут электромонтажный | 30 | Подробнее ↗ | |
| — | 75131-2112032 | Панель | 1 | Подробнее ↗ | |
| — | 75303-2112053 | Панель | 2 | Подробнее ↗ | |
| — | 75131-2112063 | Трубка изоляционная | 42 | Подробнее ↗ | |
| — | 7519-2112115 | Шина | 2 | Подробнее ↗ | |
| — | 75131-2112113 | Шина | 1 | Подробнее ↗ | |
| — | 75303-2112115 | Шина | 6 | Подробнее ↗ | |
| — | 75131-2112288 | Панель | 1 | Подробнее ↗ | |
| — | 75303-2126132 | Прокладка | 1 | Подробнее ↗ | |
| — | 75215-2128429 | Пластина | 3 | Подробнее ↗ | |
| — | 75131-2128492 | Кронштейн | 2 | Подробнее ↗ | |
| — | 75131-2112284 | Пластина | 1 | Подробнее ↗ | |
| — | 540-3715054 | Втулка фонаря амортизационная | 3 | Подробнее ↗ | |
| — | 500-3723242 | Прокладка штепсельной розетки | 1 | Подробнее ↗ | |
| — | А24-21-3 | Лампа | 3 | Подробнее ↗ | |
| — | 200367 | Болт | 1 | Подробнее ↗ | |
| — | 201418 | Болт | 24 | Подробнее ↗ | |
| — | 201422 | Болт | 6 | Подробнее ↗ | |
| — | 201458 | Болт | 8 | Подробнее ↗ | |
| — | 201460 | Болт | 31 | Подробнее ↗ | |
| — | 201464 | Болт | 4 | Подробнее ↗ | |
| — | 201493 | Болт | 6 | Подробнее ↗ | |
| — | 201497 | Болт | 12 | Подробнее ↗ | |
| — | 220062 | Винт | 8 | Подробнее ↗ | |
| — | 220077 | Винт | 4 | Подробнее ↗ | |
| — | 220082 | Винт | 36 | Подробнее ↗ | |
| — | 220105 | Винт | 24 | Подробнее ↗ | |
| — | 220109 | Винт | 40 | Подробнее ↗ | |
| — | 221512 | Винт | 2 | Подробнее ↗ | |
| — | 224615 | Винт | 6 | Подробнее ↗ | |
| — | 250458 | Гайка | 2 | Подробнее ↗ | |
| — | 250464 | Гайка | 14 | Подробнее ↗ | |
| — | 250508 | Гайка | 6 | Подробнее ↗ | |
| — | 250510 | Гайка | 26 | Подробнее ↗ | |
| — | 250512 | Гайка | 14 | Подробнее ↗ | |
| — | 252002 | Шайба | 10 | Подробнее ↗ | |
| — | 252003 | Шайба | 42 | Подробнее ↗ | |
| — | 252004 | Шайба | 90 | Подробнее ↗ | |
| — | 252006 | Шайба | 30 | Подробнее ↗ | |
| — | 252130 | Шайба | 2 | Подробнее ↗ | |
| — | 252132 | Шайба | 8 | Подробнее ↗ | |
| — | 252133 | Шайба | 42 | Подробнее ↗ | |
| — | 252134 | Шайба | 84 | Подробнее ↗ | |
| — | 252136 | Шайба | 18 | Подробнее ↗ | |
| — | 315406 | Кляммер | 21 | Подробнее ↗ | |
| — | 315407 | Кляммер | 6 | Подробнее ↗ | |
| — | 315412 | Кляммер | 2 | Подробнее ↗ | |
| — | 344621 | Кляммер | 3 | Подробнее ↗ | |
| — | 344622 | Кляммер | 2 | Подробнее ↗ | |
| — | 379198 | Кляммер | 1 | Подробнее ↗ | |
| — | 324515 | Шайба | 16 | Подробнее ↗ | |
| — | ДЖТИ.687.225.001-02 | Зажимы контактные | 1 | Подробнее ↗ | |
| — | ДЖТИ.687.225.001-06 | Зажимы контактные | 2 | Подробнее ↗ | |
| — | 6ТН.230253 | Реле РТ253 | 2 | Подробнее ↗ | |
| — | МВС-0.1 | Модуль высоковольтных сенсоров | 2 | Подробнее ↗ | |
| — | МК1-20УХЛ-3А 24В | Контактор постоянного тока для подвижного состава | 1 | Подробнее ↗ | |
| — | МК6-10 УХЛ 3.24В | Контактор переменного тока для подвижного состава | 1 | Подробнее ↗ | |
| — | РПУ-3М-114Т УХЛ 3А,24В | Реле | 1 | Подробнее ↗ | |
| — | АЕ2541М-10 У3,110В, 20А | Выключатель автоматический | 2 | Подробнее ↗ | |
| — | АЕ2541М-10 У3,110В, 6,3А | Выключатель автоматический | 1 | Подробнее ↗ | |
| — | АЕ2541М-10 У3,110В, 12,5А | Выключатель автоматический | 1 | Подробнее ↗ | |
| — | ВПК-2111А У2 | Выключатель путевой | 3 | Подробнее ↗ | |
| — | АР-93 УХЛ2 | Розетка | 1 | Подробнее ↗ | |
| — | ТУ 1021-001-16771107-03 | Шкаф управления | 1 | Подробнее ↗ | |
| — | БУ-1.2 | Блок управления | 1 | Подробнее ↗ | |
| — | БУВГ-0.2 | Блок управления возбуждением генератора | 1 | Подробнее ↗ | |
| — | ДЖТИ.656.126.087 | Блок переключателей режимов работы БПРР1 | 1 | Подробнее ↗ | |
| — | БЭК-5.2 | Блок электронных ключей | 2 | Подробнее ↗ | |
| — | 75131-2114070-21 | Жгут проводов | 1 | Подробнее ↗ | |
| — | 75131-2114072 | Жгут проводов | 1 | Подробнее ↗ | |
| — | ЛПК1.2 УХЛ2 | Лампа подкапотная | 3 | Подробнее ↗ |
