Муфта упругаяКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.9.2Открыть крупно →
7547-2208013
Муфта упругая
Позиций в составе: 14
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7547-2208052 | Фланец | 1 | Подробнее ↗ | |
| 2 | 7547-2208062 | Фланец | 1 | Подробнее ↗ | |
| 3 | 7547-2208074 | Фланец | 1 | Подробнее ↗ | |
| 4 | 341351 | Винт | 16 | Подробнее ↗ | |
| 5 | 882-00007 | Кольцо аксиально-упорное | 1 | Подробнее ↗ | |
| 6 | 882-00008 | Кольцо радиальное | 2 | Подробнее ↗ | |
| 7 | 882-00028 | Элемент упругий | 1 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13
Схема из печатного каталога

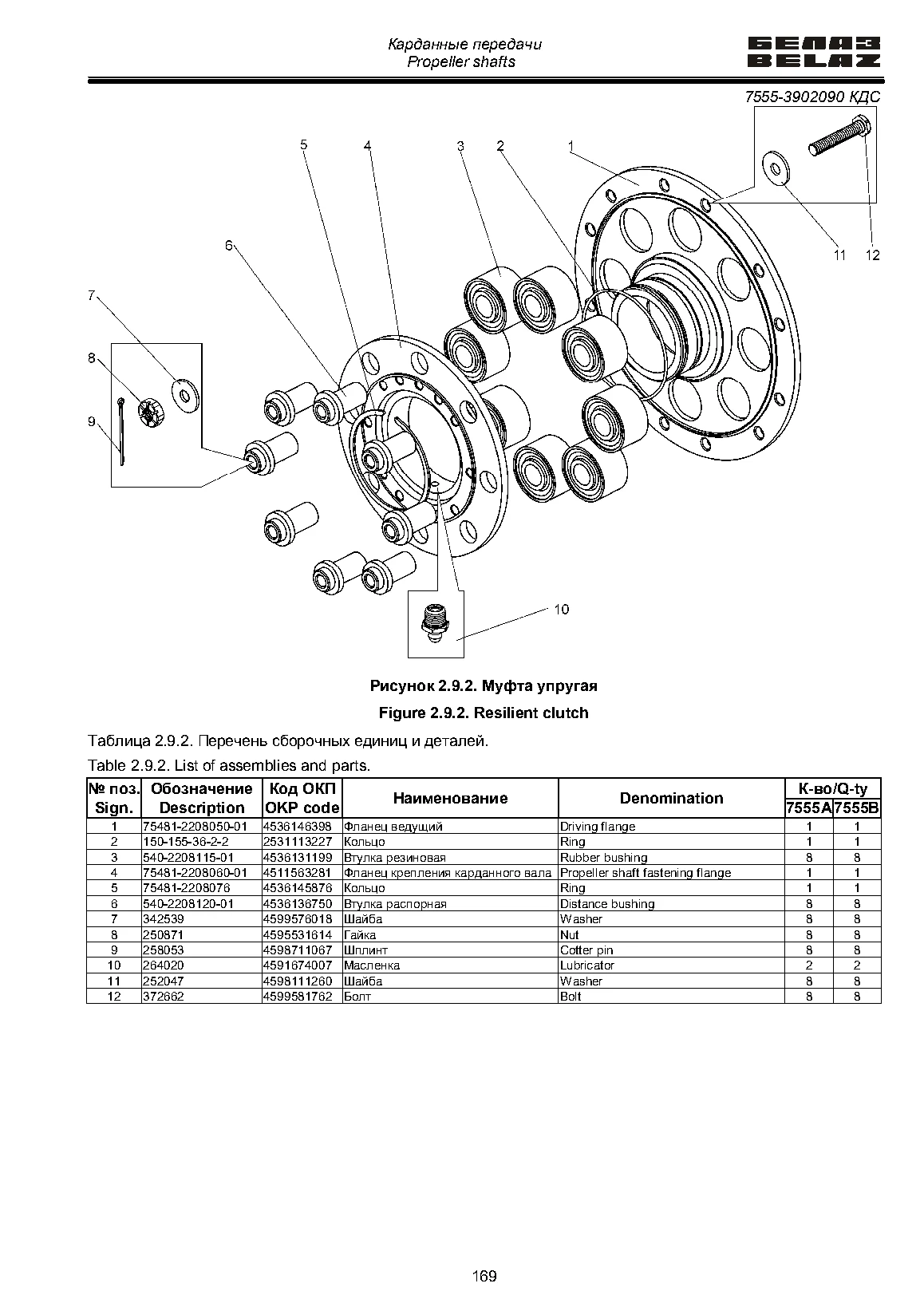

Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
