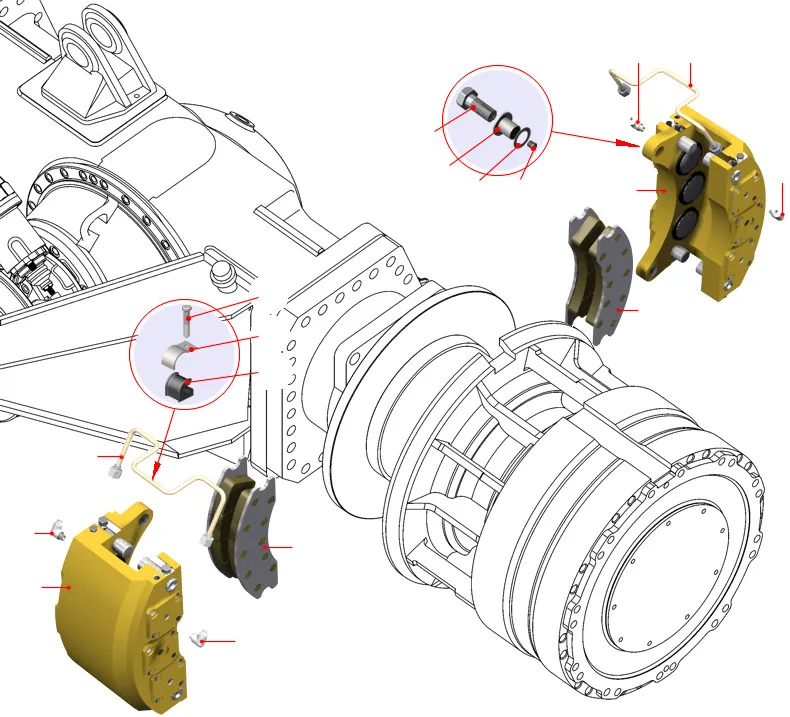

Установка рабочих тормозных механизмовКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.13.9Открыть крупно →
7555А-2400012-15
Мост задний с тормозами и ступицами
Позиций в составе: 202
Схемы узла
Картер заднего моста с рычагомУстановка главной передачи и цилиндра стояночного тормозаУстановка ступицы заднего колеса и бортовой передачиУстановка рабочих тормозных механизмов
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7555-3501325 | Болт | 8 | Подробнее ↗ | |
| 2 | 342570 | Шайба | 12 | Подробнее ↗ | |
| 3 | 262545 | Пробка | 8 | Подробнее ↗ | |
| 4 | 7555-3501190 | Колодка тормоза с накладками | 8 | Подробнее ↗ | |
| 5 | 344450 | Угольник | 8 | Подробнее ↗ | |
| 6 | 7555А-3501080 | Корпус тормоза | 4 | Подробнее ↗ | |
| 7 | 7545-3501360 | Трубка | 4 | Подробнее ↗ | |
| 8 | 7555-3501174 | Втулка | 8 | Подробнее ↗ | |
| 9 | 201424 | Болт | 4 | Подробнее ↗ | |
| 10 | 75211-6603724 | Скоба | 4 | Подробнее ↗ | |
| 11 | 540А-3506989 | Вкладыш | 4 | Подробнее ↗ | |
| — | 6411-2401070 | Клапан | 2 | Подробнее ↗ | |
| — | 7555-2405013-10 | Шестерня коронная с кожухом | 2 | Подробнее ↗ | |
| — | 7555-2405024 | Водило планетарной передачи с сателлитами | 2 | Подробнее ↗ | |
| — | 7555А-2401010-01 | Картер заднего моста | 1 | Подробнее ↗ | |
| — | 7555А-2402010 | Передача главная со стояночным тормозом | 1 | Подробнее ↗ | |
| — | 7555G-2403068 | Полуось | 1 | Подробнее ↗ | |
| — | 7555-2405063 | Крышка водила | 2 | Подробнее ↗ | |
| — | 7545-2919204 | Рычаг | 1 | Подробнее ↗ | |
| — | 75131-8608900 | Пробка магнитная | 1 | Подробнее ↗ | |
| — | 7545-3519310-20 | Цилиндр стояночного тормоза | 1 | Подробнее ↗ | |
| — | 549А-1018442 | Прокладка | 2 | Подробнее ↗ | |
| — | 7555А-2401256-10 | Втулка дистанционная | 2 | Подробнее ↗ | |
| — | 7555-2402034-10 | Прокладка картера | 1 | Подробнее ↗ | |
| — | 7555-2405062 | Уплотнитель | 2 | Подробнее ↗ | |
| — | 7555-2405068 | Прокладка крышки водила | 2 | Подробнее ↗ | |
| — | 7555-2919302-20 | Опора шаровая | 1 | Подробнее ↗ | |
| — | 7555-2919318 | Прокладка регулировочная | 8 | Подробнее ↗ | |
| — | 7555-2919319 | Прокладка регулировочная | 6 | Подробнее ↗ | |
| — | 7555-2919306-40 | Крышка шаровой опоры | 1 | Подробнее ↗ | |
| — | 7555-3104077-10 | Гайка подшипников | 2 | Подробнее ↗ | |
| — | 7555-3104079-10 | Стопор гайки | 2 | Подробнее ↗ | |
| — | 7555-3104090-10 | Кольцо распорное | 2 | Подробнее ↗ | |
| — | 7555-2919323 | Вкладыш крышки | 1 | Подробнее ↗ | |
| — | 7555-2919342-10 | Подпятник | 1 | Подробнее ↗ | |
| — | 7555-2919427 | Вкладыш подпятника | 2 | Подробнее ↗ | |
| — | 540М-3519138 | Вилка штока | 1 | Подробнее ↗ | |
| — | 540М-3519364 | Пластина | 1 | Подробнее ↗ | |
| — | 540М-3519366 | Палец | 1 | Подробнее ↗ | |
| — | 201454 | Болт | 2 | Подробнее ↗ | |
| — | 201538 | Болт | 18 | Подробнее ↗ | |
| — | 202172 | Болт | 24 | Подробнее ↗ | |
| — | 250561 | Гайка | 2 | Подробнее ↗ | |
| — | 252005 | Шайба | 2 | Подробнее ↗ | |
| — | 252007 | Шайба | 4 | Подробнее ↗ | |
| — | 252135 | Шайба | 2 | Подробнее ↗ | |
| — | 252137 | Шайба | 18 | Подробнее ↗ | |
| — | 252139 | Шайба | 18 | Подробнее ↗ | |
| — | 252140 | Шайба | 24 | Подробнее ↗ | |
| — | 252142 | Шайба | 38 | Подробнее ↗ | |
| — | 258053 | Шплинт | 1 | Подробнее ↗ | |
| — | 258250 | Шплинт | 2 | Подробнее ↗ | |
| — | 262522 | Пробка | 3 | Подробнее ↗ | |
| — | 262542 | Пробка | 1 | Подробнее ↗ | |
| — | 340269 | Болт | 4 | Подробнее ↗ | |
| — | 340642 | Болт | 16 | Подробнее ↗ | |
| — | 340862 | Болт | 10 | Подробнее ↗ | |
| — | 340929 | Болт | 4 | Подробнее ↗ | |
| — | 341276 | Шпилька | 40 | Подробнее ↗ | |
| — | 342549 | Шайба | 10 | Подробнее ↗ | |
| — | 343648 | Штифт | 4 | Подробнее ↗ | |
| — | 372951 | Болт | 36 | Подробнее ↗ | |
| — | 024-030-36-2-2 | Кольцо | 2 | Подробнее ↗ | |
| — | 280-290-58-2-2 | Кольцо | 2 | Подробнее ↗ | |
| — | 040-045-30-2-2 | Кольцо | 1 | Подробнее ↗ | |
| — | 7555А-3104010 | Ступица заднего колеса | 2 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555В-00000107555В-0000010-017555В-0000010-047555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13
Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
