Тормозная система

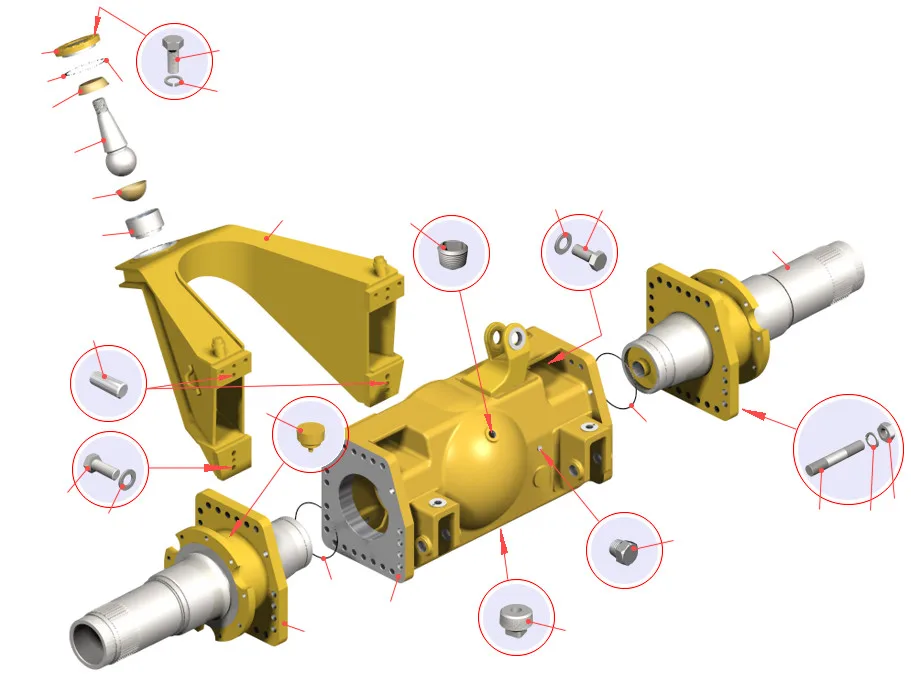

Картер заднего моста с рычагомКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.10.1Открыть крупно →
Установка главной передачи и цилиндра стояночного тормозаКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.10.2Открыть крупно →
7555В-2400012
Мост задний с тормозами и ступицами
Позиций в составе: 138
Схемы узла
Картер заднего моста с рычагомУстановка главной передачи и цилиндра стояночного тормозаУстановка ступицы заднего колеса, бортовой передачи и рабочих тормозных механизмов
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7555-2401010-20 | Картер заднего моста | 1 | Подробнее ↗ | |
| 2 | 7555В-2401016-10 | Кожух полуоси правый | 1 | Подробнее ↗ | |
| 3 | 7555В-2401017-10 | Кожух полуоси левый | 1 | Подробнее ↗ | |
| 4 | 548А-2401050 | Сапун | 2 | Подробнее ↗ | |
| 5 | 7545-2919204 | Рычаг | 1 | Подробнее ↗ | |
| 6 | 7555-2919302-20 | Опора шаровая | 1 | Подробнее ↗ | |
| 7 | 7555-2919306-40 | Крышка шаровой опоры | 1 | Подробнее ↗ | |
| 8 | 7555-2919318 | Прокладка регулировочная | 8 | Подробнее ↗ | |
| 9 | 7555-2919319 | Прокладка регулировочная | 6 | Подробнее ↗ | |
| 10 | 7555-2919323 | Вкладыш крышки | 1 | Подробнее ↗ | |
| 11 | 7555-2919342-10 | Подпятник | 1 | Подробнее ↗ | |
| 12 | 7555-2919427 | Вкладыш подпятника | 2 | Подробнее ↗ | |
| 13 | 250-260-58-2-2 | Кольцо | 2 | Подробнее ↗ | |
| 14 | 340642 | Болт | 16 | Подробнее ↗ | |
| 15 | 340862 | Болт | 10 | Подробнее ↗ | |
| 16 | 341273 | Шпилька | 50 | Подробнее ↗ | |
| 17 | 252139 | Шайба | 18 | Подробнее ↗ | |
| 18 | 252165 | Шайба | 50 | Подробнее ↗ | |
| 19 | 342449 | Гайка | 50 | Подробнее ↗ | |
| 20 | 342549 | Шайба | 10 | Подробнее ↗ | |
| 21 | 343648 | Штифт | 4 | Подробнее ↗ | |
| 22 | 262522 | Пробка | 3 | Подробнее ↗ | |
| 23 | 262542 | Пробка | 1 | Подробнее ↗ | |
| 24 | ПСМ 1 1/4" | Пробка магнитная | 1 | Подробнее ↗ | |
| — | 7555А-2402010 | Передача главная со стояночным тормозом | 1 | Подробнее ↗ | |
| — | 7555G-2403068 | Полуось | 2 | Подробнее ↗ | |
| — | 7555-2405013-10 | Шестерня коронная с кожухом | 2 | Подробнее ↗ | |
| — | 7555-2405024 | Водило планетарной передачи с сателлитами | 2 | Подробнее ↗ | |
| — | 7555-2405063-20 | Крышка водила | 2 | Подробнее ↗ | |
| — | 7555В-3104013 | Ступица заднего колеса | 2 | Подробнее ↗ | |
| — | 7555В-3502510-10 | Механизм тормозной многодисковый | 2 | Подробнее ↗ | |
| — | 7555В-3502580-10 | Фланец | 2 | Подробнее ↗ | |
| — | 7545-3519310-20 | Цилиндр стояночного тормоза | 1 | Подробнее ↗ | |
| — | 549А-1018442 | Прокладка | 2 | Подробнее ↗ | |
| — | 7555-2402034-10 | Прокладка картера | 1 | Подробнее ↗ | |
| — | 7555-2405062 | Уплотнитель | 2 | Подробнее ↗ | |
| — | 7555-2405068 | Прокладка крышки водила | 2 | Подробнее ↗ | |
| — | 7555-3104077-10 | Гайка подшипников | 2 | Подробнее ↗ | |
| — | 7555-3104079-10 | Стопор гайки | 2 | Подробнее ↗ | |
| — | 7555В-3502525-10 | Кольцо внутреннее | 2 | Подробнее ↗ | |
| — | 7555В-3502547 | Прокладка регулировочная | 6 | Подробнее ↗ | |
| — | 540М-3519138 | Вилка штока | 1 | Подробнее ↗ | |
| — | 540М-3519364 | Пластина | 1 | Подробнее ↗ | |
| — | 540М-3519366 | Палец | 1 | Подробнее ↗ | |
| — | 201454 | Болт | 2 | Подробнее ↗ | |
| — | 201538 | Болт | 18 | Подробнее ↗ | |
| — | 202172 | Болт | 36 | Подробнее ↗ | |
| — | 202355 | Болт | 38 | Подробнее ↗ | |
| — | 250561 | Гайка | 2 | Подробнее ↗ | |
| — | 250586 | Гайка | 24 | Подробнее ↗ | |
| — | 252005 | Шайба | 2 | Подробнее ↗ | |
| — | 252007 | Шайба | 4 | Подробнее ↗ | |
| — | 252135 | Шайба | 2 | Подробнее ↗ | |
| — | 252137 | Шайба | 18 | Подробнее ↗ | |
| — | 252140 | Шайба | 24 | Подробнее ↗ | |
| — | 252142 | Шайба | 38 | Подробнее ↗ | |
| — | 252143 | Шайба | 74 | Подробнее ↗ | |
| — | 258053 | Шплинт | 1 | Подробнее ↗ | |
| — | 258250 | Шплинт | 2 | Подробнее ↗ | |
| — | 340276 | Болт | 4 | Подробнее ↗ | |
| — | 340929 | Болт | 4 | Подробнее ↗ | |
| — | 341276 | Шпилька | 40 | Подробнее ↗ | |
| — | 343522 | Штифт | 2 | Подробнее ↗ | |
| — | 372951 | Болт | 36 | Подробнее ↗ | |
| — | 024-030-36-2-2 | Кольцо | 2 | Подробнее ↗ | |
| — | 295-305-58-2-2 | Кольцо | 2 | Подробнее ↗ | |
| — | 450-460-58-2-6 | Кольцо | 4 | Подробнее ↗ | |
| — | 76.90H-28 A4 HN60 | Уплотнение резино-металлическое | 2 | Подробнее ↗ | |
| — | 76.90H-61 Si60 | Уплотнение резино-металлическое | 2 | Подробнее ↗ |
Применяется на моделях
Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
