Двигатель и его системы
75473-1300010
Установка системы охлаждения двигателя
Позиций в составе: 184
Схемы узла

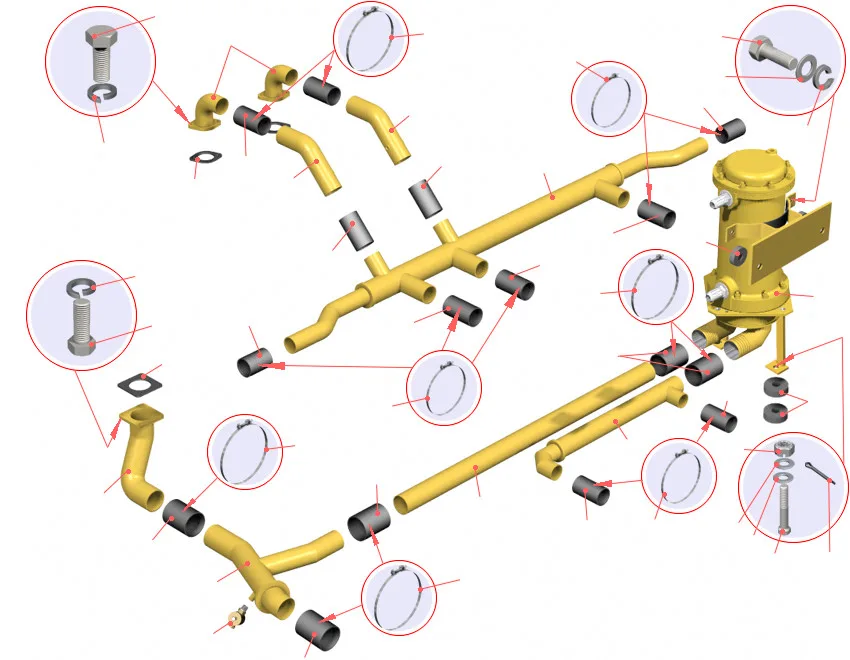

Установка вентиляторовУстановка трубопроводов большого сеченияУстановка трубопроводов малого сечения
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 548А-1013150-10 | Теплообменник водомасляный | 1 | Подробнее ↗ | |
| 2 | 78211-1303065 | Патрубок | 1 | Подробнее ↗ | |
| 3 | 75473-1303031 | Труба | 1 | Подробнее ↗ | |
| 4 | 75473-1303058 | Труба | 1 | Подробнее ↗ | |
| 5 | 75473-1303060 | Труба | 1 | Подробнее ↗ | |
| 6 | 75473-1303084 | Патрубок | 2 | Подробнее ↗ | |
| 7 | 75473-1303201 | Патрубок | 2 | Подробнее ↗ | |
| 8 | 75473-1303200-10 | Патрубок | 1 | Подробнее ↗ | |
| 9 | 549А-1303350-01 | Хомут | 2 | Подробнее ↗ | |
| 10 | 549А-1303360-01 | Хомут | 8 | Подробнее ↗ | |
| 11 | 549А-1303370-01 | Хомут | 14 | Подробнее ↗ | |
| 12 | 7548-1305020 | Кран | 1 | Подробнее ↗ | |
| 13 | 540А-1303010 | Шланг | 7 | Подробнее ↗ | |
| 14 | 525-1303010-Б | Шланг соединительный | 4 | Подробнее ↗ | |
| 15 | 75473-1303022 | Труба | 1 | Подробнее ↗ | |
| 16 | 7548-1303067 | Шланг | 4 | Подробнее ↗ | |
| 17 | 75482-1303370 | Хомут | 8 | Подробнее ↗ | |
| 18 | 75473-1303083 | Прокладка | 2 | Подробнее ↗ | |
| 19 | 75473-1303220 | Прокладка | 1 | Подробнее ↗ | |
| 20 | 549А-1303454 | Шланг | 1 | Подробнее ↗ | |
| 21 | 540-1302060 | Подушка | 13 | Подробнее ↗ | |
| 22 | 200864 | Болт | 2 | Подробнее ↗ | |
| 23 | 201495 | Болт | 8 | Подробнее ↗ | |
| 24 | 205615 | Болт | 1 | Подробнее ↗ | |
| 25 | 252047 | Шайба | 9 | Подробнее ↗ | |
| 26 | 252017 | Шайба | 1 | Подробнее ↗ | |
| 27 | 250871 | Гайка | 5 | Подробнее ↗ | |
| 28 | 258055 | Шплинт | 9 | Подробнее ↗ | |
| 29 | 252139 | Шайба | 2 | Подробнее ↗ | |
| 30 | 252136 | Шайба | 8 | Подробнее ↗ | |
| — | 75473-1300008 | Блок радиаторов | 1 | Подробнее ↗ | |
| — | 548А-1308030 | Привод вентилятора правый | 1 | Подробнее ↗ | |
| — | 548А-1308031 | Привод вентилятора левый | 1 | Подробнее ↗ | |
| — | 540-1308110-01 | Ролик натяжной левый | 1 | Подробнее ↗ | |
| — | 540-1308111-01 | Ролик натяжной правый | 1 | Подробнее ↗ | |
| — | 540-1302070 | Подушка подвески радиатора верхняя | 1 | Подробнее ↗ | |
| — | 540А-1303100-01 | Труба пароотводящая | 2 | Подробнее ↗ | |
| — | 75211-1303370 | Хомут | 4 | Подробнее ↗ | |
| — | 500А-1304010 | Пробка | 1 | Подробнее ↗ | |
| — | 540А-1308012-10 | Крыльчатка вентилятора | 2 | Подробнее ↗ | |
| — | 548С-1308060-10 | Кронштейн правого вентилятора | 1 | Подробнее ↗ | |
| — | 540С-1308062-10 | Кронштейн левого вентилятора | 1 | Подробнее ↗ | |
| — | 75473-1303280 | Патрубок | 1 | Подробнее ↗ | |
| — | 75405-3506880 | Угольник | 2 | Подробнее ↗ | |
| — | 540-5001080 | Подушка | 3 | Подробнее ↗ | |
| — | 308765 | Хомут | 8 | Подробнее ↗ | |
| — | 530-1015818 | Шланг | 2 | Подробнее ↗ | |
| — | 548А-1104696-01 | Прокладка | 3 | Подробнее ↗ | |
| — | 540А-1302035-10 | Тяга левая | 1 | Подробнее ↗ | |
| — | 548А-1302035 | Тяга правая | 1 | Подробнее ↗ | |
| — | 540-1302063 | Втулка распорная | 1 | Подробнее ↗ | |
| — | 540-1303067 | Шланг | 4 | Подробнее ↗ | |
| — | 75473-1303085 | Труба | 1 | Подробнее ↗ | |
| — | 75473-1303152 | Труба | 1 | Подробнее ↗ | |
| — | 75473-1303118 | Труба | 1 | Подробнее ↗ | |
| — | 75473-1303153 | Труба | 1 | Подробнее ↗ | |
| — | 75473-1303166 | Труба | 2 | Подробнее ↗ | |
| — | 75473-1303168 | Труба | 2 | Подробнее ↗ | |
| — | 75473-1303277 | Труба | 1 | Подробнее ↗ | |
| — | 75473-1303213 | Патрубок | 1 | Подробнее ↗ | |
| — | 540-3509276 | Шланг | 3 | Подробнее ↗ | |
| — | 540А-1308092 | Тяга | 1 | Подробнее ↗ | |
| — | 548А-1308098 | Тяга | 1 | Подробнее ↗ | |
| — | 530-1308102 | Шайба регулировочная | 6 | Подробнее ↗ | |
| — | 540-1308103 | Шайба регулировочная | 8 | Подробнее ↗ | |
| — | 540А-1308226 | Палец | 2 | Подробнее ↗ | |
| — | 548А-1308607 | Пластина | 4 | Подробнее ↗ | |
| — | 540-1709135 | Шайба | 6 | Подробнее ↗ | |
| — | 7521-8609135 | Скоба | 1 | Подробнее ↗ | |
| — | 00368 | Ремень II-21x14-1950 | 2 | Подробнее ↗ | |
| — | 204-1308020 | Ремень II-21x14-1735 | 2 | Подробнее ↗ | |
| — | 200317 | Болт | 1 | Подробнее ↗ | |
| — | 201499 | Болт | 4 | Подробнее ↗ | |
| — | 201538 | Болт | 12 | Подробнее ↗ | |
| — | 201587 | Болт | 18 | Подробнее ↗ | |
| — | 250512 | Гайка | 5 | Подробнее ↗ | |
| — | 250515 | Гайка | 8 | Подробнее ↗ | |
| — | 250558 | Гайка | 8 | Подробнее ↗ | |
| — | 250559 | Гайка | 4 | Подробнее ↗ | |
| — | 252006 | Шайба | 4 | Подробнее ↗ | |
| — | 252007 | Шайба | 3 | Подробнее ↗ | |
| — | 252046 | Шайба | 2 | Подробнее ↗ | |
| — | 252138 | Шайба | 10 | Подробнее ↗ | |
| — | 258053 | Шплинт | 4 | Подробнее ↗ | |
| — | 314802 | Муфта | 14 | Подробнее ↗ | |
| — | 342452 | Гайка | 8 | Подробнее ↗ | |
| — | 344614 | Кляммер | 1 | Подробнее ↗ | |
| — | 344810 | Гайка | 14 | Подробнее ↗ | |
| — | 379053 | Угольник | 8 | Подробнее ↗ | |
| — | 314612 | Ниппель | 1 | Подробнее ↗ | |
| — | 344174 | Тройник | 2 | Подробнее ↗ | |
| — | 75473-1311010-01 | Бачок расширительный | 1 | Подробнее ↗ |
