Тормозная система
75131-2126004-10

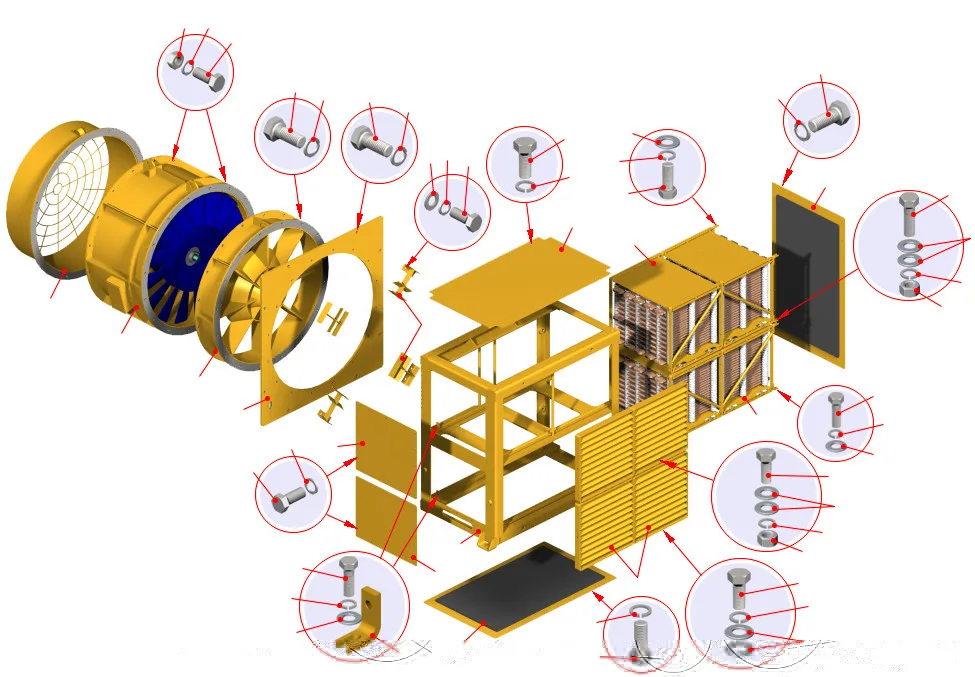

Установка вентилируемых тормозных резисторов
Позиций в составе: 130
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 75131-2126010 | Каркас | 1 | Подробнее ↗ | |
| 2 | 75131-2126018-10 | Блок резисторов | 1 | Подробнее ↗ | |
| 3 | 75131-2126019-10 | Блок резисторов | 1 | Подробнее ↗ | |
| 4 | 75131-2126050 | Крышка | 1 | Подробнее ↗ | |
| 5 | 75131-2126052 | Крышка | 1 | Подробнее ↗ | |
| 6 | 75131-2126053 | Крышка | 1 | Подробнее ↗ | |
| 7 | 75131-2126062 | Крышка | 1 | Подробнее ↗ | |
| 8 | 75131-2126063 | Крышка | 1 | Подробнее ↗ | |
| 9 | 75131-2126112 | Панель | 4 | Подробнее ↗ | |
| 10 | 75131-2126280 | Направляющая | 4 | Подробнее ↗ | |
| 11 | 75131-2126910 | Вентилятор | 1 | Подробнее ↗ | |
| 12 | 75131-2126930-01 | Кожух защитный | 1 | Подробнее ↗ | |
| 13 | 75131-2126960 | Воздухопровод | 1 | Подробнее ↗ | |
| 14 | 75131-2126068 | Боковина | 1 | Подробнее ↗ | |
| 15 | 75131-2126134 | Уголок | 4 | Подробнее ↗ | |
| 16 | 201452 | Болт | 92 | Подробнее ↗ | |
| 17 | 201456 | Болт | 21 | Подробнее ↗ | |
| 18 | 201458 | Болт | 2 | Подробнее ↗ | |
| 19 | 201464 | Болт | 4 | Подробнее ↗ | |
| 20 | 201466 | Болт | 2 | Подробнее ↗ | |
| 21 | 201538 | Болт | 24 | Подробнее ↗ | |
| 22 | 202119 | Болт | 8 | Подробнее ↗ | |
| 23 | 201543 | Болт | 58 | Подробнее ↗ | |
| 24 | 250510 | Гайка | 8 | Подробнее ↗ | |
| 25 | 250514 | Гайка | 64 | Подробнее ↗ | |
| 26 | 252005 | Шайба | 18 | Подробнее ↗ | |
| 27 | 252007 | Шайба | 8 | Подробнее ↗ | |
| 28 | 252135 | Шайба | 125 | Подробнее ↗ | |
| 29 | 252137 | Шайба | 88 | Подробнее ↗ | |
| 30 | 252139 | Шайба | 8 | Подробнее ↗ | |
| 31 | 342515 | Шайба | 36 | Подробнее ↗ | |
| — | 75131-2105060 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105062 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105064 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105070 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105072 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105074 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105164 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2105166 | Провод силовой | 1 | Подробнее ↗ | |
| — | 75131-2126160 | Балка | 1 | Подробнее ↗ | |
| — | 75131-2126470 | Кожух | 1 | Подробнее ↗ | |
| — | 549Б-2105454 | Трубка | 1 | Подробнее ↗ | |
| — | 75131-2126094-10 | Шина | 6 | Подробнее ↗ | |
| — | 75131-2126095-10 | Шина | 10 | Подробнее ↗ | |
| — | 75131-2126148 | Шина правая | 1 | Подробнее ↗ | |
| — | 75131-2126149 | Шина левая | 1 | Подробнее ↗ | |
| — | 75131-2126274 | Прижим | 4 | Подробнее ↗ | |
| — | 75131-2126275 | Прижим | 2 | Подробнее ↗ | |
| — | 75131-2126278 | Уплотнитель | 2 | Подробнее ↗ | |
| — | 340014 | Болт | 8 | Подробнее ↗ | |
| — | 200221 | Болт | 7 | Подробнее ↗ | |
| — | 200317 | Болт | 1 | Подробнее ↗ | |
| — | 201424 | Болт | 4 | Подробнее ↗ | |
| — | 201495 | Болт | 2 | Подробнее ↗ | |
| — | 201497 | Болт | 6 | Подробнее ↗ | |
| — | 340022 | Болт | 6 | Подробнее ↗ | |
| — | 250508 | Гайка | 7 | Подробнее ↗ | |
| — | 250512 | Гайка | 1 | Подробнее ↗ | |
| — | 252004 | Шайба | 16 | Подробнее ↗ | |
| — | 252037 | Шайба | 18 | Подробнее ↗ | |
| — | 252039 | Шайба | 10 | Подробнее ↗ | |
| — | 252045 | Шайба | 82 | Подробнее ↗ | |
| — | 252134 | Шайба | 19 | Подробнее ↗ | |
| — | 252136 | Шайба | 9 | Подробнее ↗ | |
| — | 344618 | Кляммер | 1 | Подробнее ↗ |
