Другие детали и крепёж
75131-8100006-20

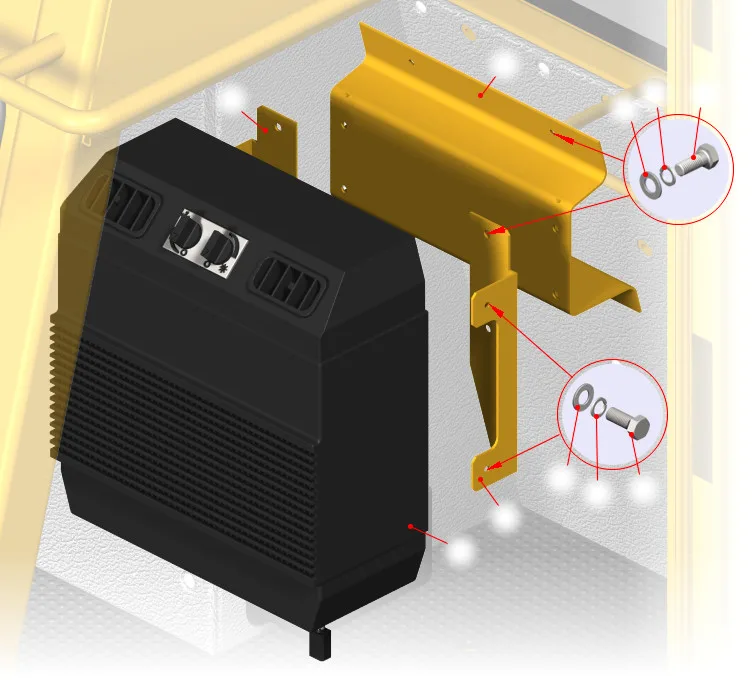

Установка кондиционера
Позиций в составе: 38
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 75131-8111640-10 | Кронштейн правый | 1 | Подробнее ↗ | |
| 2 | 75131-8111641-10 | Кронштейн левый | 1 | Подробнее ↗ | |
| 3 | 75131-8111648 | Кронштейн | 1 | Подробнее ↗ | |
| 4 | 201422 | Болт | 4 | Подробнее ↗ | |
| 5 | 201458 | Болт | 12 | Подробнее ↗ | |
| 6 | 252037 | Шайба | 4 | Подробнее ↗ | |
| 7 | 252005 | Шайба | 8 | Подробнее ↗ | |
| 8 | 252134 | Шайба | 4 | Подробнее ↗ | |
| 9 | 252155 | Шайба | 12 | Подробнее ↗ | |
| 10 | ВХ 4.92 | Блок испарительный | 1 | Подробнее ↗ | |
| — | 540-1108141 | Втулка | 1 | Подробнее ↗ | |
| — | 200-3724015 | Втулка | 1 | Подробнее ↗ | |
| — | 525-3724042 | Втулка | 1 | Подробнее ↗ | |
| — | 200-3802045 | Втулка | 1 | Подробнее ↗ | |
| — | 7545-8111649 | Кронштейн | 2 | Подробнее ↗ | |
| — | 250508 | Гайка | 8 | Подробнее ↗ | |
| — | 342515 | Шайба | 4 | Подробнее ↗ | |
| — | КВМ 386.2 | Конденсор | 1 | Подробнее ↗ | |
| — | 6001.1 | Датчик давления | 1 | Подробнее ↗ |
