7513-8500001
Установка платформы
Позиций в составе: 58
Схемы узла

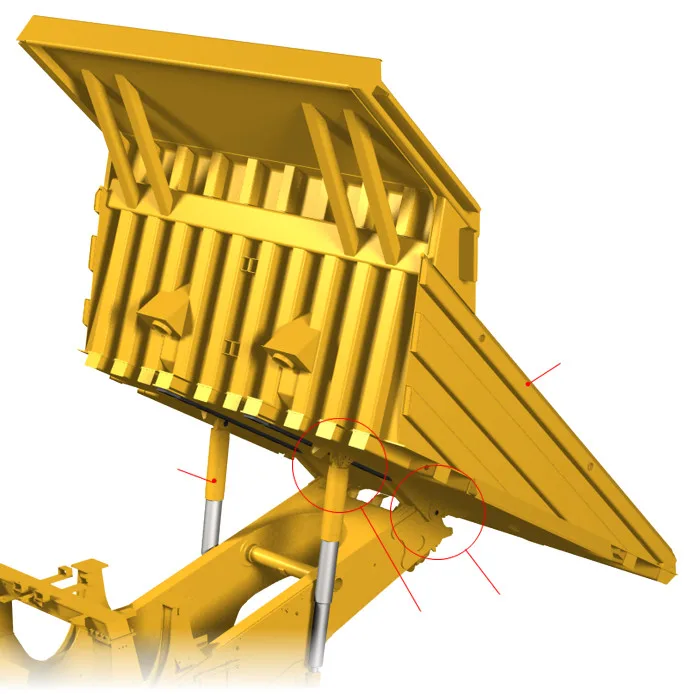

Общий видУстановка контактных пластинКрепление опрокидывающего цилиндра к платформеУстановка платформы на рамуУстановка амортизаторов платформы
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7513-8500005 | Платформа | 1 | Подробнее ↗ | |
| — | 75199-8521130 | Палец | 2 | Подробнее ↗ | |
| — | 7520-8521800 | Амортизатор | 16 | Подробнее ↗ | |
| — | 7519-8521970 | Пластина контактная | 2 | Подробнее ↗ | |
| — | 7519-8603680-10 | Уплотнитель | 4 | Подробнее ↗ | |
| — | 7519-8603687 | Палец | 2 | Подробнее ↗ | |
| — | 75131-1203168 | Кольцо упорное | 2 | Подробнее ↗ | |
| — | 75199-8521116 | Шайба регулировочная | 20 | Подробнее ↗ | |
| — | 75199-8521138 | Крышка | 2 | Подробнее ↗ | |
| — | 7520-8521808 | Прокладка амортизатора регулировочная | 48 | Подробнее ↗ | |
| — | 7520-8521809 | Прокладка амортизатора регулировочная | 8 | Подробнее ↗ | |
| — | 751906-8521844 | Прокладка | 16 | Подробнее ↗ | |
| — | 751906-8521845 | Прокладка | 16 | Подробнее ↗ | |
| — | 751906-8521846 | Прокладка | 8 | Подробнее ↗ | |
| — | 7519-8521978 | Пластина регулировочная | 8 | Подробнее ↗ | |
| — | 7519-8521979 | Пластина регулировочная | 4 | Подробнее ↗ | |
| — | 540-8603076-10 | Кольцо стопорное | 4 | Подробнее ↗ | |
| — | 7519-8603686 | Втулка распорная | 4 | Подробнее ↗ | |
| — | 7519-8603669-10 | Кольцо | 2 | Подробнее ↗ | |
| — | 1.3 Ц6хр | Масленка | 2 | Подробнее ↗ | |
| — | 2.3.45 Ц6хр | Масленка | 2 | Подробнее ↗ | |
| — | 201501 | Болт | 64 | Подробнее ↗ | |
| — | 340378 | Болт | 8 | Подробнее ↗ | |
| — | 202119 | Болт | 4 | Подробнее ↗ | |
| — | 340642 | Болт | 8 | Подробнее ↗ | |
| — | 252136 | Шайба | 64 | Подробнее ↗ | |
| — | 252138 | Шайба | 8 | Подробнее ↗ | |
| — | 252139 | Шайба | 12 | Подробнее ↗ | |
| — | ШСЛ-90К1 | Подшипник шарнирный | 2 | Подробнее ↗ |
